在過去幾年中，出現了許多物聯網云平臺，以滿足不斷增長的物聯網設備網絡。這些物聯網云平臺可以用來管理、處理和傳輸信息，從物聯網設備到云，或者借助互聯網從云到連接的設備。除了傳輸信息外，這些平臺還可以用于控制設備，例如家庭自動化系統。

我們已經使用了一些流行的物聯網平臺，如ThingSpeak， Adafruit IO, Blynk， b谷歌Firebase等來構建許多物聯網項目。

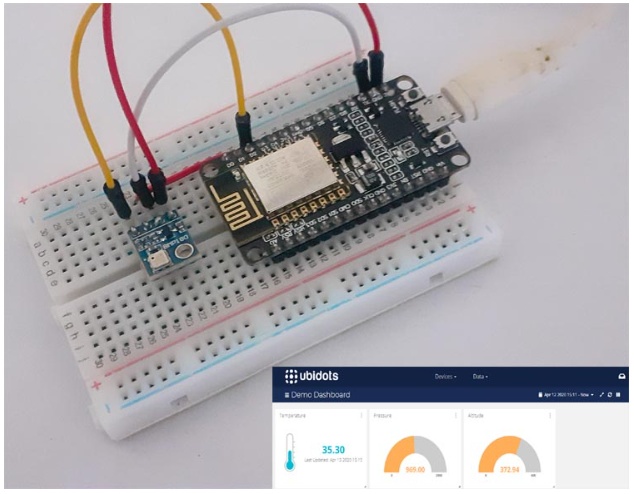

今天我們將探討另一個物聯網云平臺——Ubidots。在這里，我們將NodeMCU ESP8266與Ubidots物聯網云連接起來，從BMP180傳感器發送溫度、壓力和海拔數據。上傳的數據也可以在Ubidots儀表板上通過Widgets的幫助進行可視化。

組件的要求

?NodeMCU ESP8266

?BMP180傳感器

?跳線

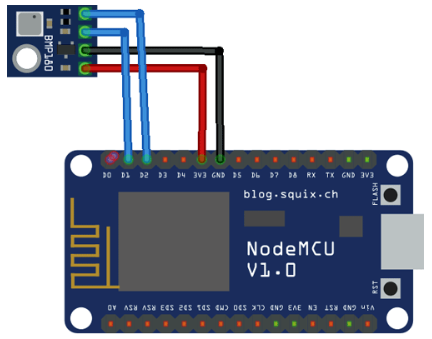

Ubidots NodeMCU電路圖

Ubidots NodeMCU的電路圖非常簡單，只有BMP180傳感器與NodeMCU相連。

將BMP180的VIN和GND引腳連接到NodeMCU的3.3V和GND。請勿將傳感器直接連接到5V，否則會永久損壞傳感器。將BMP180的SCL和SDA引腳分別連接到NodeMCU的D1和D2引腳。

BMP180壓力傳感器

BMP180是一款與Arduino兼容的數字氣壓傳感器模塊，主要用于使用數字氣壓計測量絕對壓力，溫度。它的測量范圍為300至1100hPa，在高級分辨率模式下精度可達0.02 hPa。它基于壓阻技術，具有高效率，堅固性和長期穩定性。BMP180是一個非常小的模塊，尺寸為1毫米x 1.1毫米(0.039英寸x 0.043英寸)。

BMP傳感器通過I2C協議工作。BMP180的輸入電壓范圍為1.8V ~ 3.6V。

我們以前使用BMP180傳感器與樹莓派和ESP32建立氣象站。

Ubidots帳戶設置

Ubidots成立于2012年，最初是一家工程服務公司，它與其合作伙伴和聯合創始公司Netux一起提供端到端物聯網解決方案，為醫療保健客戶遠程監控、控制和自動化流程。

現在，Ubidots已經成為一個價格合理、可靠、最實用的平臺，用于在硬件、軟件和嵌入式工程行業中構建物聯網應用生態系統。

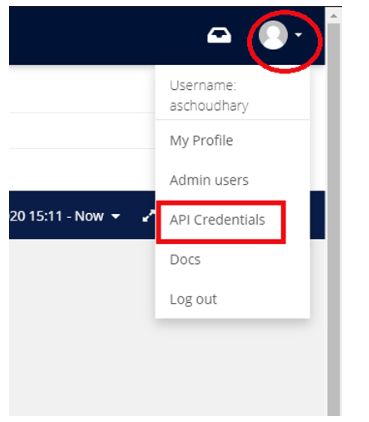

在本教程中，我們將通過HTTP協議向Ubidots發送BMP傳感器數據。要發送數據，首先在Ubidots上創建一個帳戶。完成帳戶設置后，單擊user下拉菜單并單擊API documentation。記下您的默認令牌，因?yàn)樯院髮⑿枰?

為ubidot編寫NodeMCU

向Ubidots發送數據程序非常簡單，因?yàn)樗恍枰x取BMP傳感器數據并通過HTTP協議將其發送到Ubidots。

本頁末尾給出了完整的代碼。這里我們將解釋代碼的重要部分。

因此，從包含所有必需的庫開始編寫代碼。Adafruit_BMP085.h庫用于讀取BMP傳感器數據，Ubidots.h庫用于通過HTTP協議向Ubidots平臺發送數據。

然后，輸入令牌和Wi-Fi憑據，在NodeMCU和Ubidots之間建立連接。

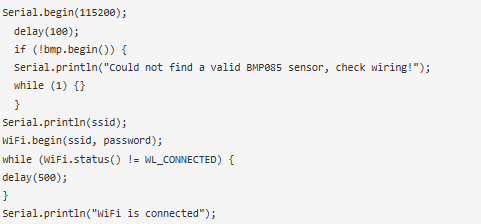

在void setup()函數中，使用.begin()函數初始化波特率和BMP180，然后將模塊與Wi-Fi連接。

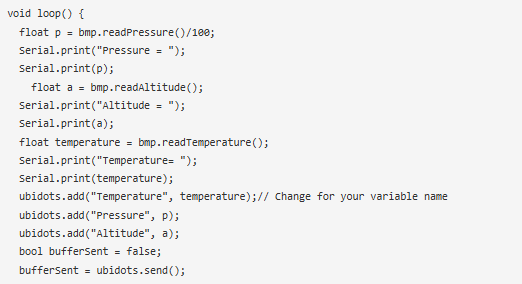

現在在void循環中，從BMP180傳感器讀取溫度、壓力和海拔高度值，并將這些值存儲在不同的變量中。之后，將這些讀數發送到Ubidots平臺。

用NodeMCU測試ubidot的BMP180傳感器讀數

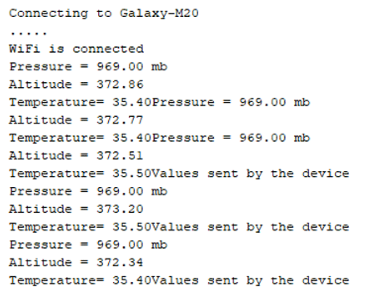

一旦代碼和硬件準備就緒，將NodeMCU連接到筆記本電腦并上傳代碼?，F(xiàn)在打開串行監視器，檢查NodeMCU是否正在讀取數據。

之后，導航到瀏覽器，打開Ubidots Dashboard，點擊“Create Widget”按鈕，向下滾動，選擇“溫度計”Widget。

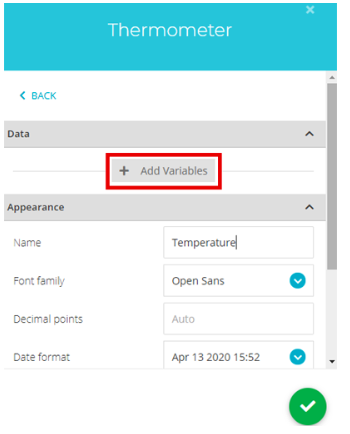

現在點擊“添加變量”來選擇設備和變量。

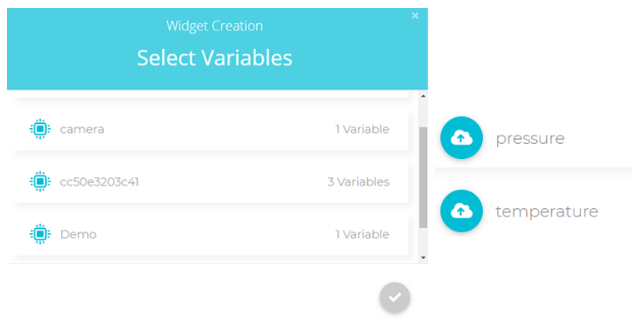

現在選擇設備。一旦你點擊設備，你會看到三個變量，即壓力，高度和溫度。選擇溫度變量。

然后單擊Finish。對Pressure和Altitude變量重復相同的過程，但不是選擇溫度計小部件，而是選擇‘ Gauge ’小部件。

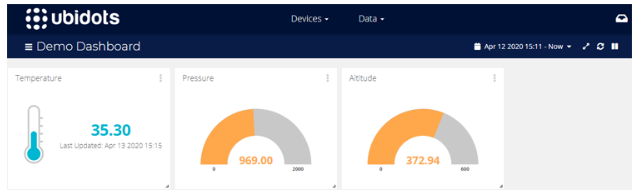

完成這個過程后，你的儀表板看起來像這樣：

這就是NodeMCU可以輕松連接到Ubidots的方式，以便在儀表板上以圖形方式顯示任何傳感器值。它可以從世界上任何地方通過互聯網進行監控。
