反激式轉換器(Flyback Converter)，廣泛應用于交流直流(AC/DC)和直流直流(DC/DC)轉換，并在輸入級和輸出級之間提供絕緣隔離，是開關電源的一種。應用范圍包括低功率的開關電源，顯像管的高壓電源，以及絕緣柵驅動器，具有結構簡單，應用廣泛的優點。反激式轉換器的結構參考其結構圖。其核心部件包括開關，變壓器，二極管和電容。開關由脈沖寬度調制(PWM)控制，通過閉合與導通在變壓器兩端產生高頻方波信號。變壓器將產生的方波信號以磁場感應的方式傳遞到次級線圈。通過二極管和電容的濾波整流作用，在輸出端得到穩定的直流輸出 。

反激式轉換器的工作分為兩個階段，開關閉合和開關斷開階段。在開關閉合階段，變壓器的初級線圈(Primary Coil)直接連接在輸入電壓上。初級線圈中的電流和變壓器磁芯中的磁場增加，在磁芯中儲存能量。在次級線圈(Secondary Coil)中產生的電壓是反向的，使得二極管處于反偏狀態而不能導通。此時，由電容向負載提供電壓和電流。在開關斷開階段，初級線圈中的電流為0。同時磁芯中的磁場開始下降，在次級線圈上感應出正向電壓。此時二極管處于正偏狀態，導通的電流流入電容和負載。磁芯中存儲的能量轉移至電容和負載中。

電源規格確定后，將進入設計的第2個步驟“控制用電源IC的選擇”。

為什么是“IC的選擇”呢?近年來電源電路的設計上一般會利用電源用IC(電源廠商可能不同)，除了擁有非常優秀的控制性能外，還會搭載各種保護功能，因此設計簡略不復雜，對安裝面積等反而有利。

在這里，以設計PWM方式的反激型AC/DC轉換器為例，具體設定電源規格，以及決定支持該規格的電源IC。

電源的規格是“設計開始的最低限度規格”的項目的基礎山個，設定一般的條件。此外，也寫下根據該條件選擇IC時有哪些注意事項。

電源規格范例IC選擇的要點

?輸入電壓：85～264VAC?廣泛輸入支持的電源方式

?輸出：12VDC±5% / 3A36W?外置輸出功率晶體管

?輸出紋波電壓：200mVp-p?電流模式型

?絕緣耐壓：一次側-二次側間 3kVAC?由光耦合器反饋控制

?工作溫度范圍：0～50℃?工作保證溫度范圍：-40～85℃

?效率：80%以上?開關方式

?無負載時輸入功率：0.1W以下?內置啟動電路、低功耗型

?輸入電壓：85～264VAC

預設輸入規格能支持全球各國要求。IC則挑具有大范圍的耐壓能力且性能佳的產品。

?輸出：12VDC±5% / 3A36W

輸出電壓為工業設備一般使用的總線電壓12V，精度通常為±5%。輸出電流為3A，雖然可以選擇內置開關用晶體管型IC，但為了理解基本構造，推薦外置開關用的功率MOSFET。

?輸出紋波：200mVp-p

輸出紋波為標準等級。著重在能降低紋波的電流模式所使用的控制IC。

?絕緣耐壓：一次側-二次側間 3kVAC

除了變壓器外，為了反饋控制以穩定輸出電壓，必須裝設將二次側電壓(輸出電壓)返回一次側的線路，而該線路也必須能夠絕緣。反饋電路會使用光耦合器來絕緣。

?工作溫度范圍：0～50℃

工作溫度范圍為設備一般規格即可。為了達到該標準，應選擇溫度范圍更大的IC和部件。

?效率：80%以上

這也算是一般常見的效率。有的DC/DC轉換器會要求效率超過90%，但AC/DC轉換器雖然還有改善的空間，不過效率依然達到80%，并未因此而偏低。為了達到該效率，必須采用開關方式的AC/DC轉換電路。

?無負載時輸入功率：0.1W以下

為了達到其目標值，必須采用能保持低功耗的控制IC才行。

而在尋找可以實現電源規格目標的IC時，也要先了解AC/DC轉換的方式和特征、市場流通的控制用IC種類和功能。乍看之下非常復雜，不過只要決定好變壓器方式，之后就簡單許多了。此次采用PWM方式的反激式轉換器，因此在尋找IC時，會先鎖定能組成反激式轉換器的IC。其次，依照采用PWM方式、符合輸入范圍和輸出規格的順序來尋找IC。可以前往IC廠商的web網站上限定條件進行搜尋，記得多加利用。

以下為能夠實現該電源規格的電源IC。

BM1P061FJ：AC/DC用 PWM 控制器IC

特點

PWM頻率65kHz

電流模式方式

輕負載時突發脈沖工作、降頻功能

內置650V啟動電路

VCC引腳低電壓保護、過電壓保護

CS引腳開路保護

CS引腳Leading-Edge-Blanking功能

每周期過電流限制功能

過電流限制AC校正功能

軟啟動功能

2次側過電流保護電路

還有跳頻功能

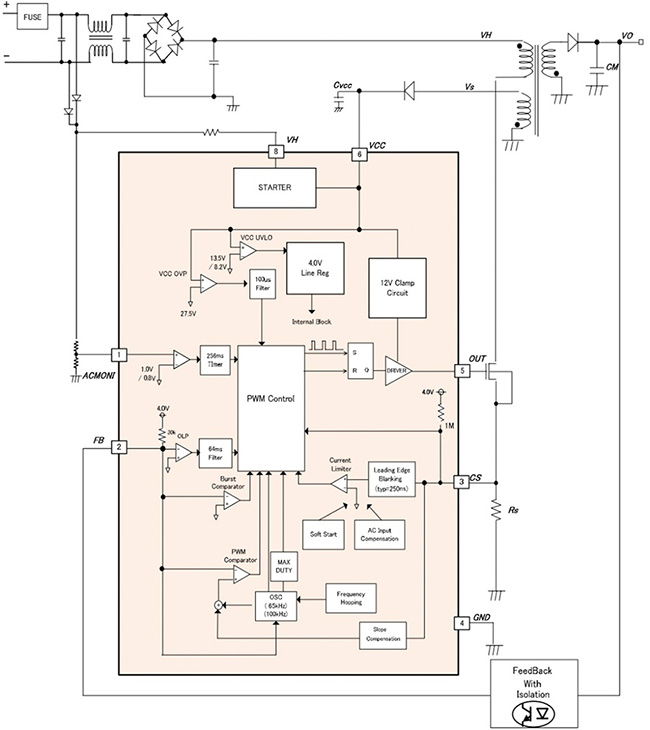

使用BM1P061FJ的絕緣型反激式轉換器電路

BM1P061FJ是AC/DC轉換器用的PWM控制器IC，能構筑絕緣型的反激式轉換器。IC特點如上所述，但此次設計范例的規格中使用該款IC，主要是因為其屬于采用內置650V耐壓啟動電路的電流模式，能充分支持整流264VAC的DC電壓的PWM方式開關電源用IC，搭載啟動電路和輕負載時開關降頻功能、節能且高效率還有BM1PXXX系列產品陣容豐富，在設計途中變更規格也容易等諸多優點。

此外，也列出構筑反激式轉換器時的基本電路。如圖片所示，IC集成化高，因此外置部件非常少。關于IC的詳細數據可以參照技術規格。

那么，設定好決定好能實現電源規格的IC后，推薦再稍微重溫一下AC/DC轉換，之后再開始進行設計。
