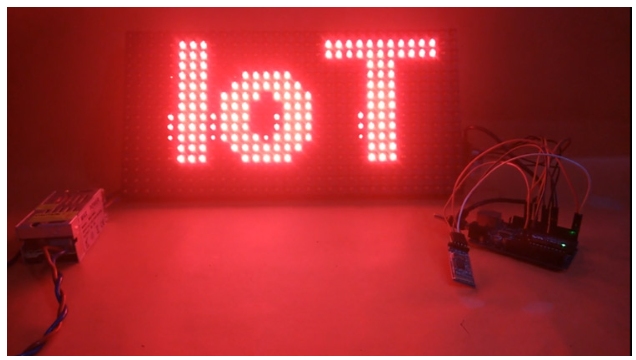

您可能見過許多傳統的數字公告板，其中必須通過使用鍵盤或其他工具手動更改消息來更新顯示的信息。但是這些布告欄可以很容易地轉換成無線布告欄，其中一種方法就是使用藍牙。通過集成藍牙，LED面板上的信息可以通過我們的智能手機無線更新。這里HC05藍牙模塊連接到Arduino Uno，它接收來自智能手機應用程序的數據。然后Arduino對數據進行處理，并將信息顯示在LED板上。

Arduino和藍牙通常用于構建任何基于物聯網的應用程序，您可以通過以下鏈接找到一些有用的基于Arduino的物聯網項目。

材料

?32*16 P10 LED模塊1

?Arduino UNO-1

?HC05藍牙模塊-1

?5v，3安培SMPS -1

?16引腳FRC連接器-1

?連接電線

?跳線器

P10 LED矩陣顯示模塊

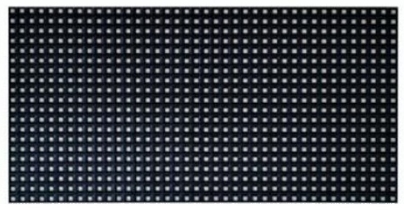

P10是一個32*16的LED矩陣模塊，用于顯示大型廣告。P10 LED模組的每個單元有512個高強度LED，每排32個，每列16個。

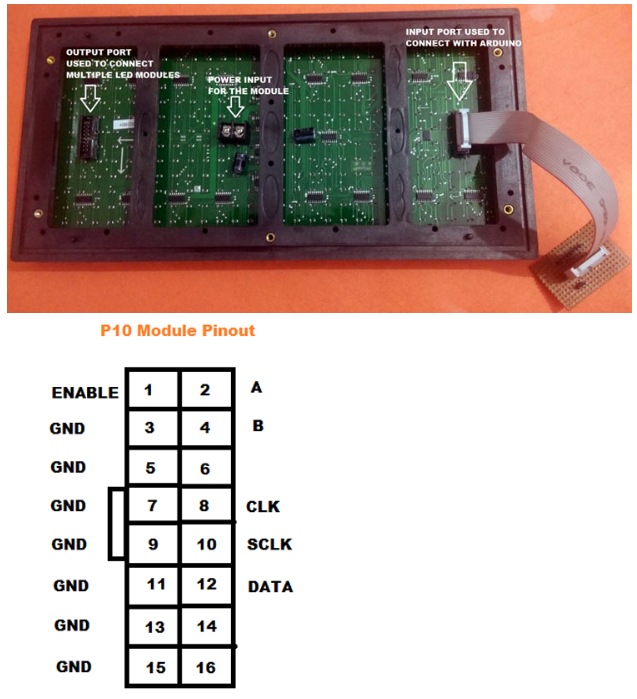

P10 LED模塊可以多路復用，以構建更大尺寸的顯示器。P10模塊有兩個端口：輸入端口和輸出端口。輸入端口用于從Arduino端輸入數據，輸出端口用于將模塊連接到另一個LED P10模塊。

P10 LED模塊引腳說明：

?啟動：該引腳用于控制LED面板的亮度，通過給它一個PWM脈沖。

?A， B：這些被稱為多路選擇引腳。它們采用數字輸入來選擇任何多路行。

?移位時鐘(CLK)，存儲時鐘(SCLK)和數據：這些是正常的移位寄存器控制引腳。這里使用移位寄存器74HC595。

連接圖

下面是帶有Arduino和藍牙模塊的P10模塊的完整電路圖：

P10 LED顯示板的Arduino編程

本教程最后給出了使用藍牙模塊和Arduino的無線公告板的完整代碼，在這里我們將詳細解釋代碼。

首先，從給定的鏈接下載并安裝DMD.h和TimerOne.h庫，然后在代碼中包含所有必需的庫。此外，包括“Arial黑色字體”庫的文本字體，將顯示在LED板上。

在下一步中，定義行數和列數，這里我們只使用一個模塊，因此ROW值和COLUMN值將為1。

然后定義將在整個程序中使用的所有變量。在這里你可以看到兩個數組，一個用于存儲公告板消息，另一個用于歡迎消息(歡迎來到物聯網設計)。

通過SPI終端編寫函數p10scan()來檢查來自Arduino端的傳入數據。如果它接收到任何數據，那么它將觸發一個中斷引腳來執行某些事件。

在setup()中，我們初始化了計時器，并將中斷附加到函數p10scan()中。首先，使用clearScreen(true)函數清除屏幕，關閉LED板上的所有像素。接下來，使用strcpy函數將welcome_screen數組復制到消息數組中，以顯示歡迎消息，直到我們通過藍牙應用程序提供任何消息。

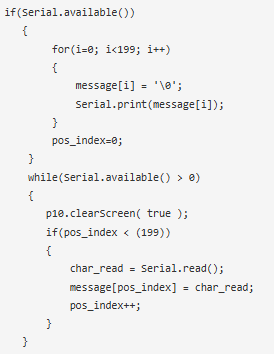

在無限循環中，編寫代碼來接收從藍牙應用程序發送的消息。因此，每當函數serial .available()大于0時，就意味著在串行終端上存在一些數據。然后將收到的消息復制到數組中。

要在LED矩陣模塊上以所需字體顯示字符串，請使用selectFont()函數并使用drawMarquee()函數打印字符串“Welcome To IoT Design”。

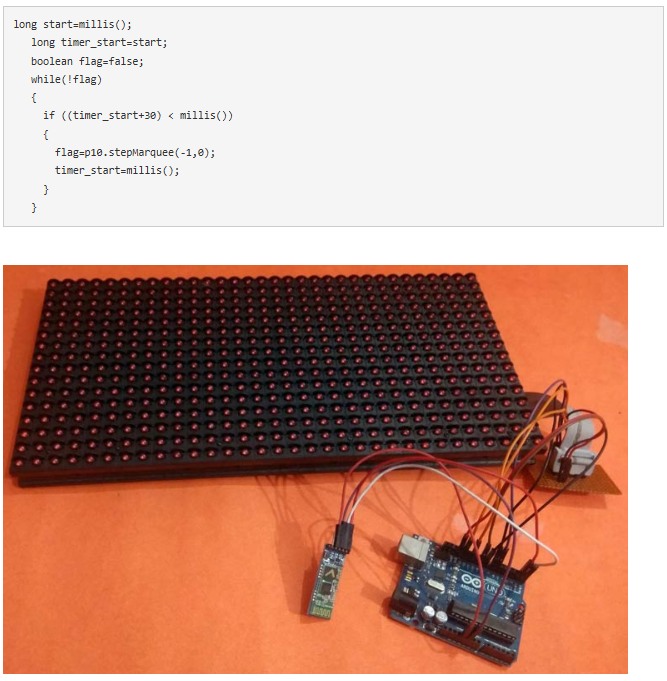

最后，要使文本滾動，使用一定的時間段將整個消息從右向左移動。

這就是如何使用藍牙和Arduino構建無線公告板，在P10 LED顯示板上顯示廣告。
