之前我們用NodeMCU制造了一個Wi-Fi控制的機器人，這次我們給機器人安裝了攝像頭，使它成為一輛監控機器人車。使用ESP32-CAM模塊可以輕松構建這種網絡控制監控車。除了ESP32-Camera模塊，這里我們將使用兩個帶有機器人底盤的直流電機和L293D電機驅動模塊來構建這個機器人汽車。ESP32是構建基于物聯網的項目最受歡迎的電路板之一，在這里查看所有基于ESP32的物聯網項目。

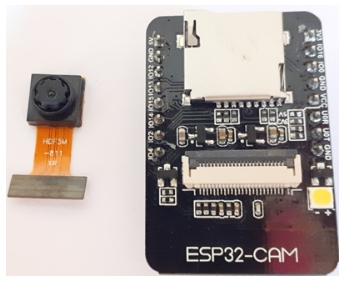

AI-Thinker ESP32-CAM模塊配備了一個ESP32-S芯片，一個非常小的OV2640攝像頭和一個microSD卡插槽。MicroSD卡插槽可用于存儲從相機拍攝的圖像。這里將使用HTTP通信協議通過web瀏覽器接收來自O(shè)V2640攝像機的視頻流。網頁也將有按鈕移動汽車在左，右，向前和反向，如上圖所示。

組件的要求

?ESP32-CAM

?FTDI程序員

?直流電機(2)

?電機司機(L293D)

?電池

此外，下載并安裝Arduino IDE以將其上傳到ESP32。

線路圖

ESP32-監控?cái)z像機的所有連接如下：

ESP32-CAM沒有USB接口，需要FTDI板才能將代碼上傳到ESP32-CAM中。ESP32的VCC和GND引腳與FTDI板的VCC和GND引腳相連。ESP32的Tx和Rx與FTDI板的Rx和Tx相連。兩臺直流電機通過L293D模塊連接到ESP32上。模塊引腳連接ESP32的IO4、IO2、IO14和IO15引腳。

注：上傳代碼前，請先將IO0接地。IO0決定ESP32是否處于閃爍模式。當GPIO 0連接到GND時，ESP32處于閃爍模式。

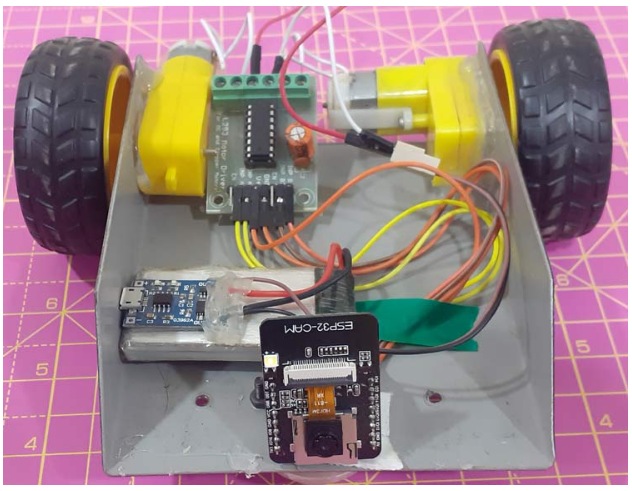

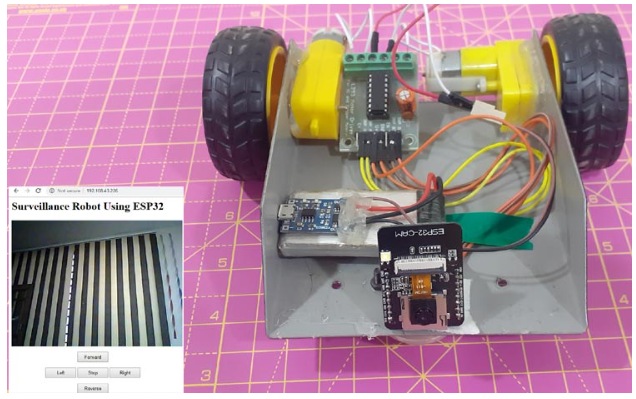

我們用現成的機器人底盤、輪子和直流電機制造了一個機器人。我們使用電池為電機驅動模塊和ESP32-CAM供電。這是我的監控機器人的樣子：

在Arduino IDE上安裝ESP32板

我們將使用Arduino IDE對ESP32-CAM進行編程。為此，我們必須在Arduino IDE上安裝ESP32附加組件。

要在Arduino IDE中安裝ESP32板，請轉到File> Preferences

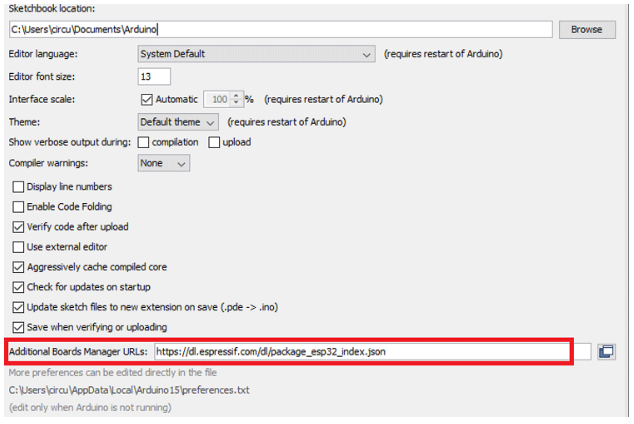

現在復制并將其粘貼到“附加董事會管理器url”字段中，如下圖所示。然后，點擊“確定”按鈕：

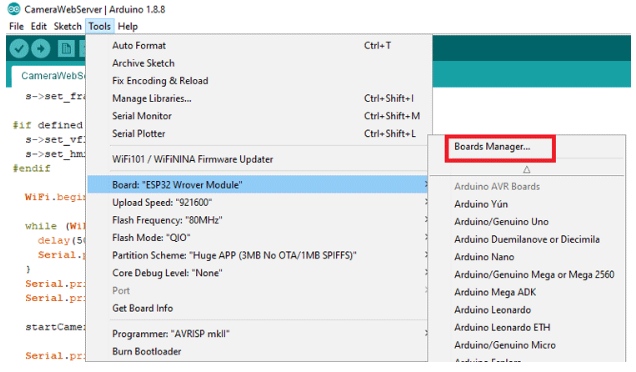

現在轉到Tools > Board > Boards Manager

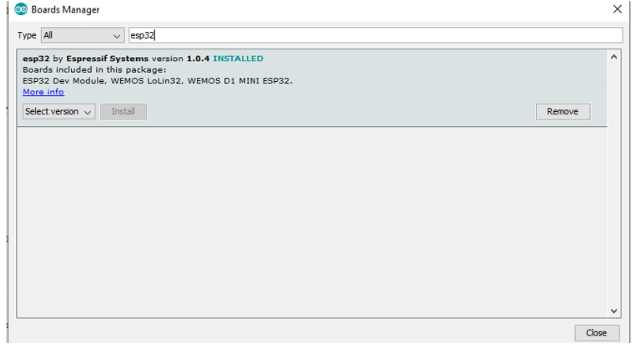

在板卡管理器中搜索ESP32并安裝“ESP32 by expressif Systems”。

代碼的解釋

這個ESP32監控?cái)z像機總共有四個代碼文件，在項目結束時附上，也可以從這里下載。一個是相機和馬達的主代碼文件，另外三個代碼分別是網頁、相機索引和相機引腳。

通過包含頭文件和選擇正確的相機模型開始程序。在代碼中，定義了三種相機模型。取消您正在使用的相機模型的注釋。在這里，我們使用了ESP32自帶的AI思考者相機模型。

輸入網絡的Wi-Fi名稱和密碼。

ESP32的4個引腳4、2、14和15用于控制直流電機。

在真空設置回路內，啟動串行監視器并設置直流電機初始低電平。

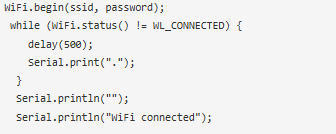

使用給定的憑據連接到Wi-Fi并等待確認

ESP32監控機器人編程

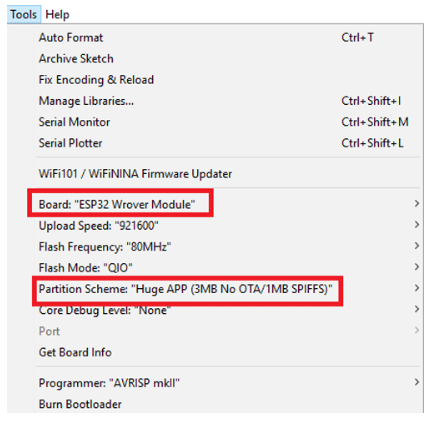

要上傳代碼，請將FDTI板連接到筆記本電腦，并選擇“ESP32 Wrover模塊”作為板。同時，根據下圖更改其他設置：

上傳代碼前，先按ESP32復位鍵，再點擊上傳按鈕。

注意：如果在上傳代碼時出現錯誤，請檢查IO0是否連接到GND，并且在Tools菜單中選擇了正確的設置。

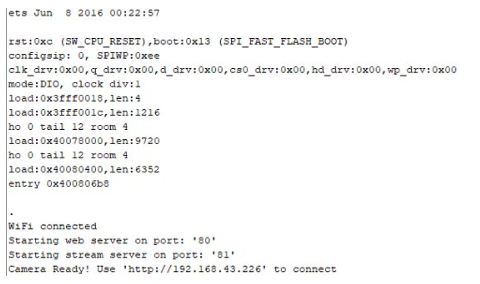

上傳代碼后，斷開IO0和GND引腳。然后打開串口監視器，將波特率修改為115200。在按下ESP32復位按鈕后，它將在串行監視器上打印ESP IP地址和端口號。

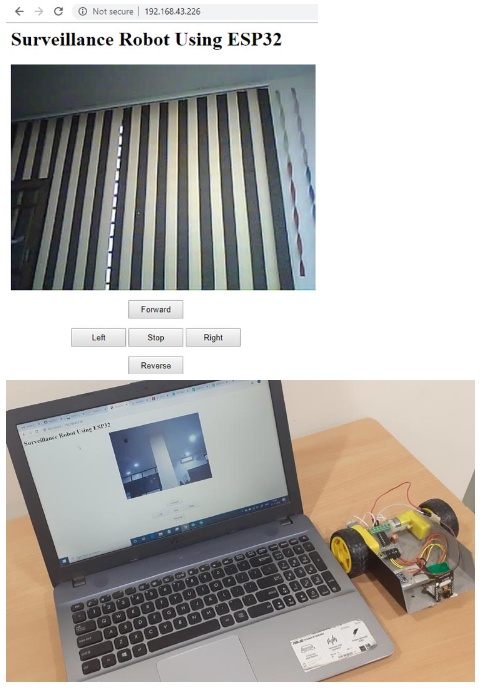

現在要訪問ESP32視頻流和汽車控制的網頁，請導航到瀏覽器并輸入ESP IP地址。它會帶你到網頁。

在這里，你可以使用控制按鈕控制汽車，同時從網絡瀏覽器接收視頻流。

這是如何使用ESP32-CAM制作監控機器人。完整的代碼和演示視頻如下。代碼文件夾具有四個代碼，其中第一個代碼用于ESP32和連接到ESP32的外設;第二個代碼用于HTML網頁，第三個代碼用于相機索引，第四個代碼用于相機引腳。
