[導讀]如果你家里有一只寵物，當你離開家的時候，你沒有人喂它，那么你肯定需要某種機器來做這項工作。因此，我們正在構建一個簡單，高效且具有成本效益的物聯網寵物喂食機。使用這臺機器，你可以喂你的寵物谷歌助手從世界任何地方。你只需要說：“好的，谷歌。喂我的寵物”和其他的事情將由這臺機器完成。你也可以設置一個特定的時間使用谷歌助手喂養你的寵物。例如，說“好的，谷歌?！拔刮业膶櫸锝裉煸缟稀?，它會在事先指定的時間喂你的寵物。像這樣，你也可以為中午和晚上設定一個特定的時間。

如果你家里有一只寵物，當你離開家的時候，你沒有人喂它，那么你肯定需要某種機器來做這項工作。因此，我們正在構建一個簡單，高效且具有成本效益的物聯網寵物喂食機。使用這臺機器，你可以喂你的寵物谷歌助手從世界任何地方。你只需要說：“好的，谷歌。喂我的寵物”和其他的事情將由這臺機器完成。你也可以設置一個特定的時間使用谷歌助手喂養你的寵物。例如，說“好的，谷歌?！拔刮业膶櫸锝裉煸缟稀保鼤谑孪戎付ǖ臅r間喂你的寵物。像這樣，你也可以為中午和晚上設定一個特定的時間。

在這個項目中，我們使用了一個NodeMCU ESP8266作為主控制器，一個伺服電機來打開和關閉喂瓶，一個16*2的LCD來顯示時間。我們將從NTP服務器獲取時間。這里我們使用NTP服務器來減少硬件組件，而不是使用RTC模塊來處理時間和日期。與RTC相比，NTP服務器是獲得時間的更好解決方案，因為它更準確，可以提供世界上任何地理區域的時間。這里是建立一個互聯網時鐘的完整教程。

組件的要求

?NodeMCU ESP8266

?16x2液晶顯示模塊

?LCD I2C模塊

?伺服電機

線路圖

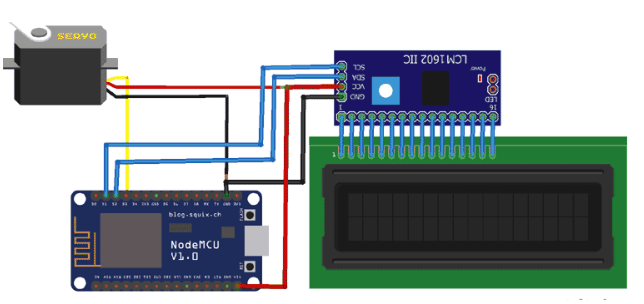

下面給出了這個基于物聯網的寵物喂食器項目的電路圖。在這個電路圖中，一個伺服電機和LCD模塊與NodeMCU ESP8266連接。

伺服電機和LCD I2C模塊的Vcc和GND引腳與NodeMCU的Vin和GND引腳相連。I2C模塊的SCL和SDA引腳分別與NodeMCU的D1和D2引腳相連。

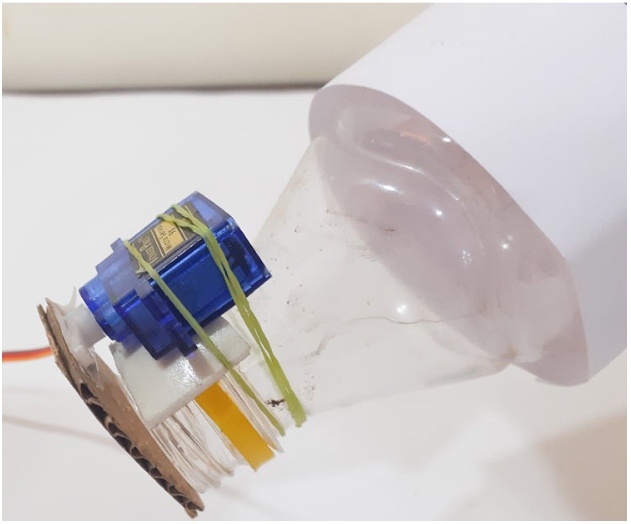

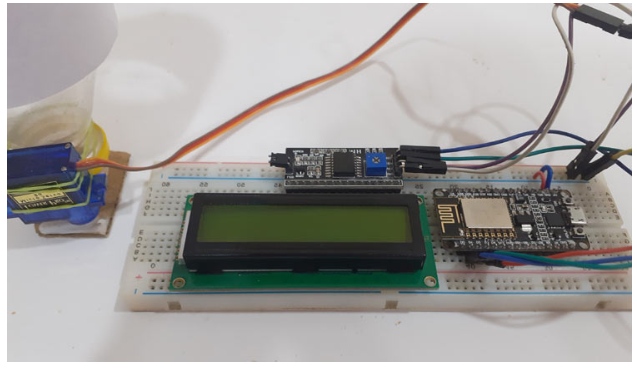

這里我們使用了一個塑料瓶作為寵物食品容器：

Adafruit IO設置物聯網寵物喂食器

Adafruit IO是一個開放的數據平臺，允許您在云中聚合、可視化和分析實時數據。使用Adafruit IO，您可以在互聯網上上傳，顯示和監控數據，并使您的項目啟用物聯網。您可以使用Adafruit IO控制電機，讀取傳感器數據，并通過互聯網制作酷的物聯網應用程序。為了測試和嘗試，有一些限制，Adafruit IO是免費使用的。我們以前也在樹莓派上使用過Adafruit IO。

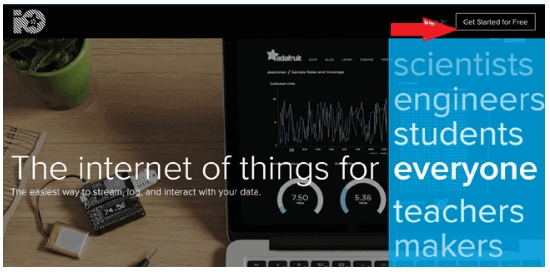

1. 對于Adafruit IO設置，您需要做的第一件事是注冊Adafruit IO。登錄Adafruit IO的網站，點擊屏幕右上方的“Get started for Free”即可注冊。

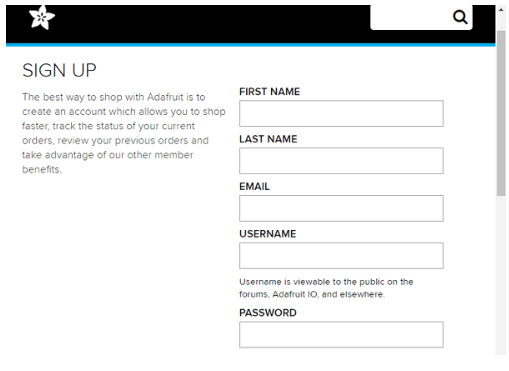

2. 在此之后，將彈出一個窗口，您需要在其中填寫詳細信息

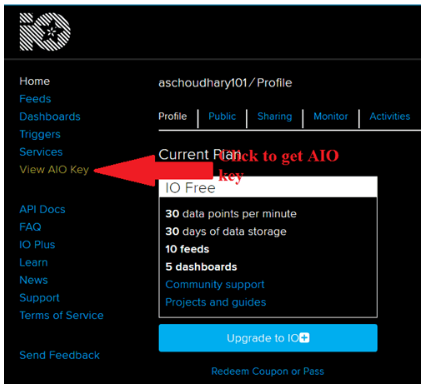

在注冊窗口填寫您的詳細信息，如您的姓名，郵件id，用戶名等。然后點擊保存設置，你的賬戶就創建好了。要獲得你的AIO密鑰，點擊“查看AIO密鑰”。

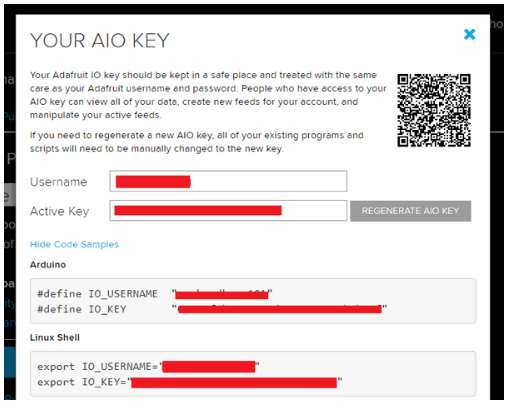

3. 一個窗口將彈出與您的Adafruit IO AIO密鑰。復制此鍵，稍后在代碼中需要它。

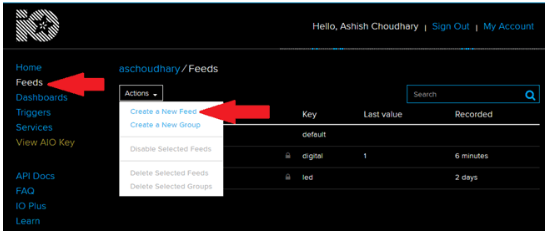

4. 現在，在此之后，您需要創建一個提要。要創建提要，請單擊“feed”。然后點擊“Actions”，你會看到一些選項，點擊“Create a New Feed”。

5. 在此之后，將打開一個新窗口，您需要輸入：

名稱-在名稱中，選擇為提要寫一個簡短的描述性名稱。你可以用

字母、數字和空格。

描述-對數據的長格式描述。這個字段不是必需的，但是你

可以寫你的數據的描述。

6. 點擊“創建”，你將被重定向到你的新提要。

IFTTT設置物聯網寵物喂食器

IFTTT又名“If This Then That”，是一個免費的基于網絡的服務，用于創建簡單條件語句鏈，稱為applet。IFTTT允許用戶創建觸發器并基于這些觸發器執行操作。

在這個物聯網貓喂食器項目中，當我們使用谷歌助手說出特定的線路時，我們使用IFTTT來創建觸發器。為此，我們必須創建一個applet，我們將在其中集成谷歌助理與Adafruit IO。我們以前使用谷歌助手來構建物聯網項目。

首先，在IFTTT上創建一個帳戶。要做到這一點，請瀏覽IFTTT網站并點擊注冊。然后填寫所需的詳細信息并單擊“創建帳戶”。

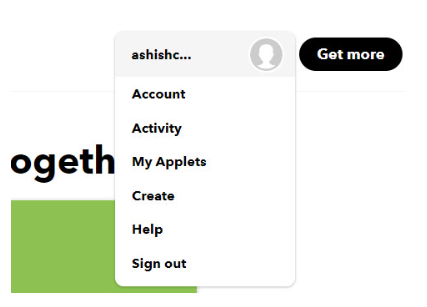

現在，當你登錄你的賬戶時，點擊你的個人資料，然后點擊“創建”。

注意：使用與Android手機谷歌帳戶相同的電子郵件ID登錄IFTTT。例如，如果您的手機使用xyz@gmail.com電子郵件ID登錄，那么使用相同的電子郵件ID登錄IFTTT。

現在用If ' This ' Than ' That創建一個小程序。這里的“This”是服務名，我們將通過它提供輸入，而“That”將根據輸入生成觸發器。所以在這個項目中，我們將使用Google Assistant作為“this”，而Adafruit IO作為“That”。

因此，要創建一個applet，請單擊“This”圖標。然后搜索b谷歌助手。在這里，IFTTT將請求允許使用您的谷歌帳戶。

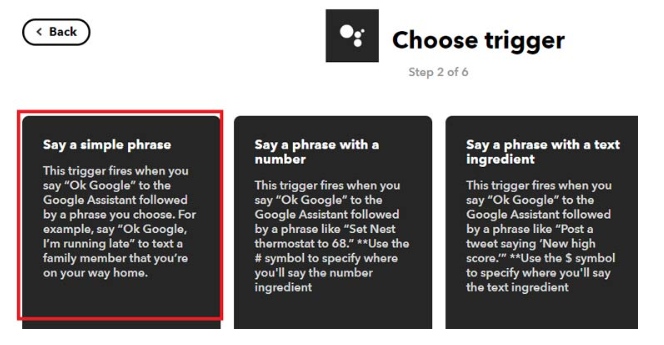

現在在谷歌助手中點擊“說一個簡單的短語”。

現在在下一個窗口中，它會詢問你想對谷歌助手說的短語，以及你想聽到什么作為對該短語的回應。你也可以添加一些可選的短語?，F(xiàn)在單擊Create Trigger。

現在，這個applet的一部分已經完成。對于第二部分，點擊“That”。

現在在搜索窗口中，搜索Adafruit

在下一個窗口中，選擇要為其創建觸發器的提要名稱，然后輸入在說出指定短語時要發送到提要的單詞/數據。之后點擊“Create Action”。之后，它會讓你點擊finish按鈕來完成設置?，F(xiàn)在applet就可以使用了。

當我們對谷歌助手說一句話時，這個小程序就會給寵物喂食。

現在我們將創建另一個applet，通過這個applet，我們可以在特定的時間通過說一個帶有文本的短語來喂養我們的寵物，例如，“Ok Google喂養我的寵物今天早上。”通過使用這個小程序，我們可以在特定時間向ESP8266發送觸發器。對于這個小程序，請遵循相同的步驟：單擊profile，然后單擊“Create”。之后，在“This”選項中選擇“Google assistant”?，F(xiàn)在在谷歌助手點擊“說一個文本成分的短語”。

在下一個窗口中，單擊“That”并選擇Adafruit。在Adafruit中，選擇與前一個applet相同的feed名稱。然后點擊“Create action”和“Finish”來完成這個過程

代碼的解釋

這個寵物喂食器的完整代碼以及演示視頻在這個項目的最后給出，在這里我們解釋它的幾個部分。

通過包含此項目所需的所有庫開始編寫代碼。Arduino IDE預裝了用于伺服電機和LCD模塊的庫。但是你必須從下面給出的鏈接下載并安裝其余的庫：

?Adafruit MQTT

?NTP Client

?Wire.h

為了從NTP服務器獲得準確的時間，需要初始化服務器位置。這里我使用的是“pool.ntp.org”，這是一個全球服務器池。

在這部分代碼中，我們定義了Adafruit服務器地址、端口號、Adafruit帳戶用戶名和您從Adafruit帳戶復制的唯一AIO密鑰。這用于在ESP和Adafruit IO之間建立MQTT連接。

在這部分代碼中，使用前面的信息設置MQTT和WiFi客戶機，即adafruit用戶名、AIO密鑰、服務器地址和端口號。

現在我們用名稱“onoff”設置提要并訂閱它。

timeClient.begin ();函數用于啟動NTP客戶端，以便它可以向ESP8266發送數據。

在void循環中，timeClient.update()函數用于在我們向NTP服務器請求時更新日期和時間。獲取數據后，我們將小時、分鐘和秒存儲為三個不同的整數。

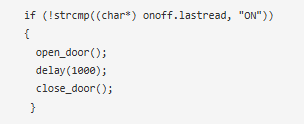

這里我們直接檢查訂閱提要中的特定單詞，如果該單詞與我們指定的單詞匹配，即‘ ON ’，它將調用open_door()和close_door()函數。

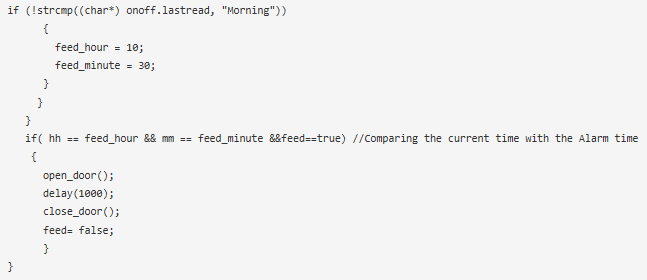

通過使用if條件為“Morning”、“Afternoon”和“Evening”字符串指定特定的時間。之后，使用另一個if條件來匹配當前時間和饋送時間。因此，每當我們說“喂我的寵物今天早上”時，它將在當前時間等于10:30時調用open_door()和close_door()函數。對于“Evening”和“Afternoon”字符串將遵循相同的過程。

Void open_door()和Void close_door()函數用于向伺服電機發送打開活板門的命令。開角定義為60°，閉角定義為0°。

物聯網寵物喂食器的工作原理

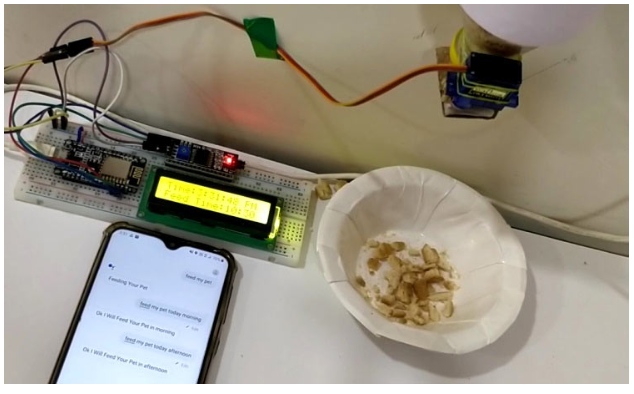

將代碼上傳到NodeMCU后，當前時間和饋入時間將顯示在16*2的LCD上。最初，它將顯示0:0的飼料時間，因為我們沒有輸入任何飼料時間?，F(xiàn)在說“好的，谷歌。把我的寵物喂給你的谷歌助手。谷歌助手會識別出這個短語，并回答“喂你的寵物”。之后，它將伺服電機從其初始位置0?旋轉到60?，并在延遲后返回到其初始位置。你也可以在特定的時間喂你的寵物。為此，我們使用了三個字符串，即“Morning”，“Afternoon”和“Evening”。這些字符串被分配了不同的時間，所以當你說“今天早上喂我的寵物”時，它會把分配給“早上”字符串的時間作為喂食時間，當輸入的時間與當前時間匹配時，它會將伺服電機從初始位置0?旋轉到60?，并在延遲后返回到初始位置。
