現在，企業和辦公室正在采用生物識別考勤系統，將手指放在指紋傳感器上記錄考勤。這些記錄保存在云服務器上，以便當局從任何地方進行監控。

在這里，我們正在構建一個基于物聯網的生物識別考勤系統，該系統可以將考勤記錄存儲在谷歌表格中。ESP8266 NodeMCU模塊將與R305指紋模塊和LCD顯示屏接口，谷歌電子表格將用于保存考勤日志以備將來參考。我們還使用push box API將生物識別數據從NodeMCU發送到谷歌表。本項目對企業、教育機構、醫院等單位的出勤有很大的幫助。

這種生物識別考勤系統比基于RFID的考勤系統更安全，更容易使用，因?yàn)镽FID考勤系統需要一個RFID標簽來注冊考勤。

組件使用

?NodeMCU

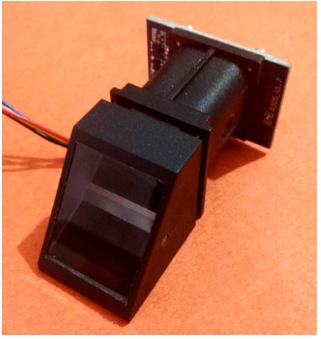

?R305指紋傳感器

?I2C模塊用于16x2(1602)字母數字LCD

?電路試驗板

?16*2字母數字液晶顯示

?跳線

使用谷歌電子表格

在開始硬件模塊之前，首先我們將創建谷歌表來記錄出勤情況。以下是為該生物識別考勤系統創建和配置谷歌表的步驟：

步驟1：創建新工作表：

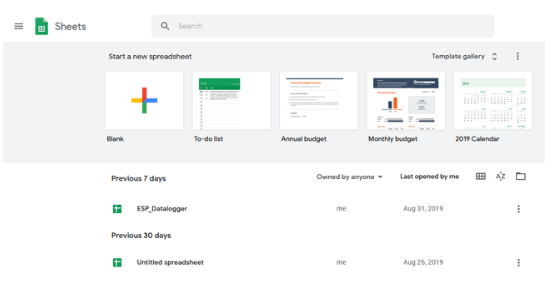

首先用你的谷歌賬戶登錄谷歌docs，然后選擇谷歌表格，然后選擇“開始一個新的電子表格”。

步驟2：重命名工作表

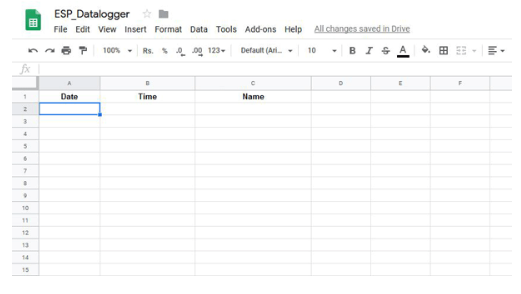

將空白表重命名為您選擇的任何名稱。在我的例子中，它是ESP_Datalogger。然后在工作表中為日期、時間和名稱創建列

步驟3:

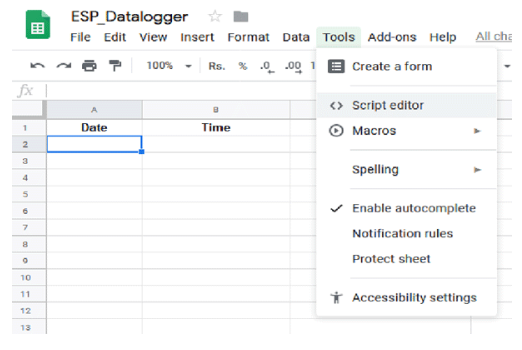

現在轉到工具并單擊“腳本編輯器”選項，我們將在其中編寫函數以將數據插入工作表。

步驟4:

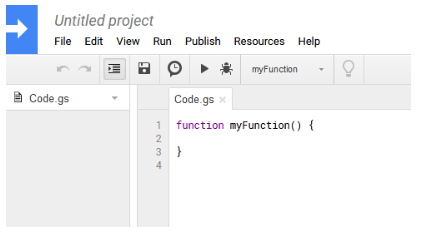

新的Google Script以默認名稱“Untitled project”創建。您可以將此Google腳本文件重命名為您選擇的任何名稱。在我的例子中，我將其重命名為“esp_datalogger”。

步驟5:

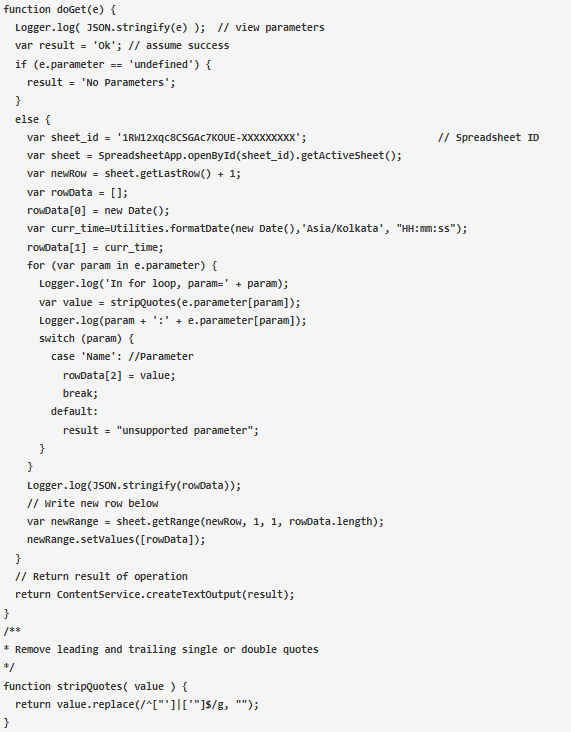

現在下載并粘貼下面給出的Google腳本代碼，并將代碼中的變量sheet_id替換為Sheet ID。

你可以從表單URL中獲取表單ID，如下所示：

獲取谷歌腳本ID

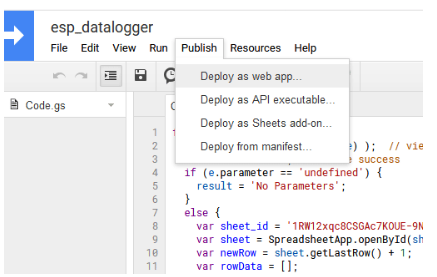

1. 轉到Publish并選擇“Deploy as web app”。

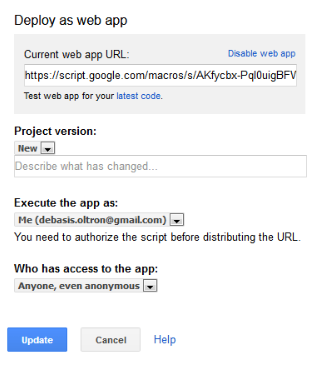

2. 選擇“項目版本”為“新建”。在“Execute the app as”字段中選擇“email id”。在“誰有權訪問應用程序”字段中選擇“任何人，甚至匿名”。然后點擊“部署”。

3. 在下一步中，提供所有必需的權限。現在你可以看到一個帶有給定鏈接的新屏幕，并將其命名為“當前web應用URL”。此URL包含Google Script ID。只需復制URL并將其保存在記事本中以備將來使用。

使用推箱API

步驟1:

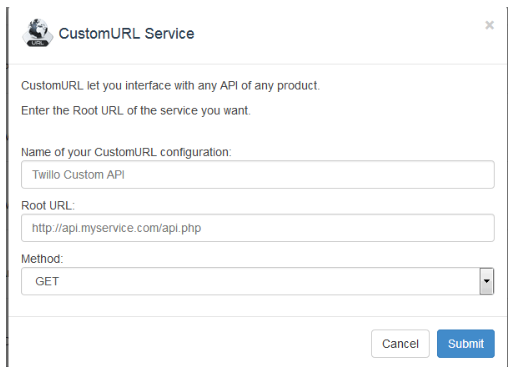

現在轉到pushingbox.com并使用您用于谷歌表單的相同電子郵件創建一個帳戶。點擊“我的服務”選項卡，然后點擊“添加服務”按鈕。選擇“CustomURL”。填好彈出的表格。命名服務，然后在根URL字段，粘貼谷歌表單web應用程序的URL，我們已經在上一步中保存。在字段方法中選擇GET選項。

步驟2:

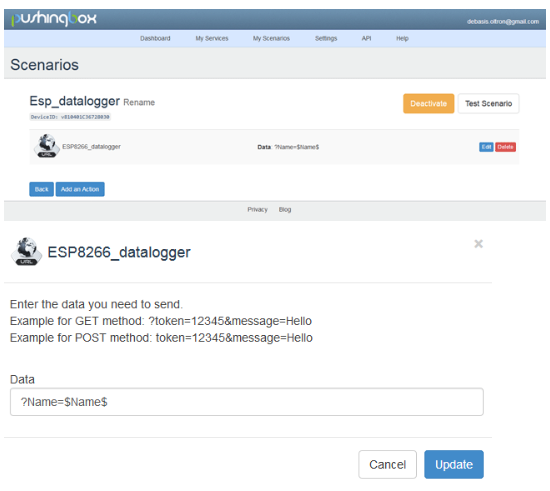

接下來，轉到“我的場景”。在文本字段中，為場景指定一個名稱，然后單擊“Add”。然后點擊“Add an Action”，選擇剛剛創建的服務的“Add an Action with this service”。然后彈出一個窗口，在表單中用“=$ name $”輸入輸入字段的名稱，如下所示。之后我們會得到一個設備ID。

基于物聯網的智能考勤系統電路圖

基于物聯網的生物識別考勤系統電路圖如下：

編程N(yùn)odeMCU發送考勤數據到谷歌表

在這里，我們將使用設備ID對NodeMCU進行編程，使其與谷歌表同步，并使用push box API將數據發送到谷歌表。本文底部給出了完整的程序，這里給出了分步解釋。

在繼續該程序之前，請確保您已經在Arduino IDE中安裝了所需的電路板詳細信息，使用電路板管理器對ESP8266 NodeMCU進行編程。之后，使用Sketch -> Include Library -> Manage Library安裝以下庫。只需搜索所需的庫并單擊安裝。

Adafruit指紋傳感器庫

液晶LCD I2C接口庫

這里有很多ESP8266的NodeMCU項目，我們已經解釋了如何使用Arduino IDE對NodeMCU進行編程。

注冊指紋的編程：

1. 在Arduino IDE中，轉到File > Examples > Adafruit指紋傳感器庫> Enroll。

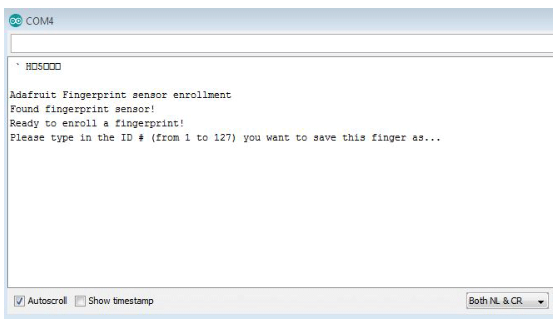

2. 將代碼上傳到NodeMCU，并以9600的波特率打開串口監視器。

重要：將程序中的軟件串行引腳更改為SoftwareSerial mySerial(D3, D4)。

3. 您應該為要存儲指紋的指紋輸入ID。因?yàn)檫@是我的第一個指紋，所以我在左上角輸入了1，然后點擊發送按鈕。

4. 然后指紋傳感器上的燈會閃爍，這表明您應該將手指放在傳感器上，之后，在串行監視器中，您可以按照步驟進行操作，直到它確認您成功注冊。

指紋考勤系統的編程

因此，在注冊手指之后，是時候上傳考勤系統程序了。最后給出了基于指紋考勤系統的完整程序，并對代碼的工作原理進行了說明。

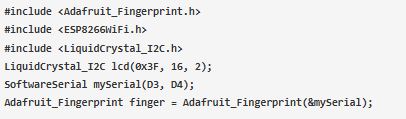

在程序中要做的第一件事是包含所有必需的庫。在我的情況下，我包括“Adafruit_Fingerprint.h”用于使用R305指紋傳感器和“ESP8266WiFi.h”用于使用ESP8266 NodeMCU Wi-Fi模塊。為了使用LCD顯示器的I2C接口，我們使用了LiquidCrystal_I2C.h庫。然后我們必須配置連接指紋傳感器的串口。在我的情況下，我已經聲明D3為RX引腳和D4為TX引腳。

接下來，在程序中設置您的Wi-Fi路由器憑證。將您的網絡SSID名稱替換為“xyz”，密碼替換為“123456789”。因?yàn)槲覀儗⑹褂胮ushbox API將數據發送到Google表單，所以我將它分配給一個變量主機，我將在稍后的程序中使用。

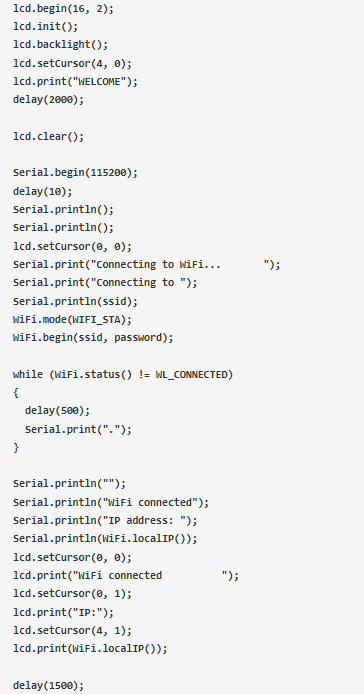

在設置功能內，初始化LCD并打印歡迎信息。之后，我們用給定的憑據將nodeMCU連接到Wi-Fi網絡，并在LCD中打印IP地址。

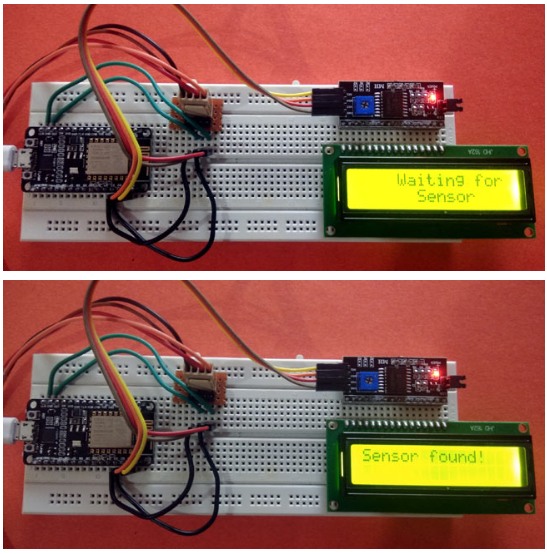

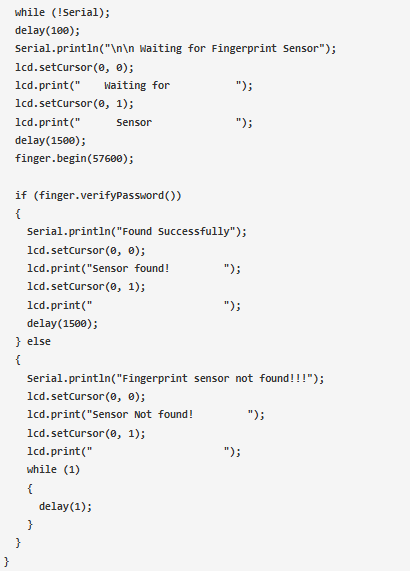

連接成功后，編寫一個程序塊來檢查指紋傳感器的可用性。這將確認我們關于指紋傳感器與nodeMCU的成功配對。

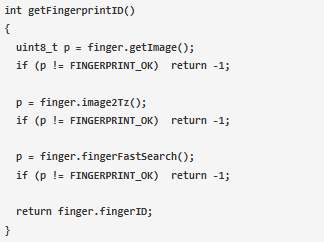

在下一步中，編寫一個函數getFingerprintID，該函數將為已經注冊的指紋返回一個有效的指紋ID。

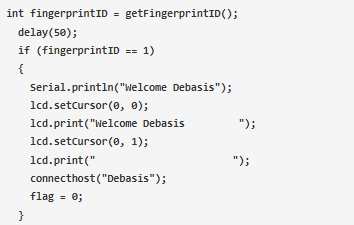

如果成功注冊指紋，則調用getFingerprintID函數來獲取有效的指紋ID。然后使用if-else循環進行比較以獲得成員名，然后將該名稱作為參數發送給函數connecthost，該函數將通過push box API將此數據發送到谷歌表。

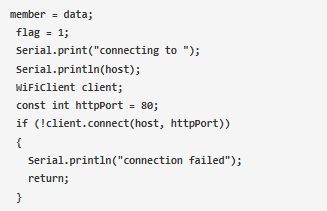

在connecthost函數內部，從循環函數發送的數據被賦值給一個變量成員。一個可變的標志被設置為限制多個post的數據到谷歌表。然后用給定的主機和端口連接到Wi-Fi客戶端。

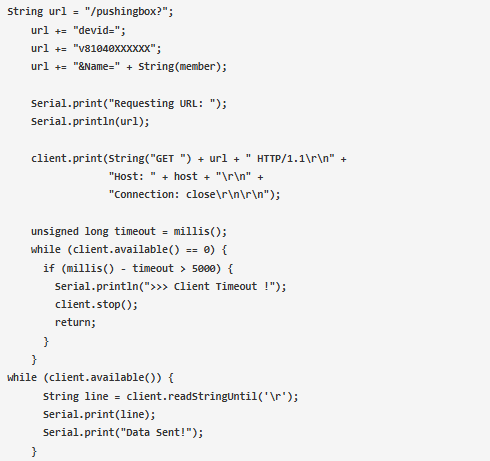

如果與客戶端的連接成功建立，則使用我們在推送盒API中獲得的設備ID創建完整的URL。如果客戶端沒有響應超過5秒，它將顯示客戶端超時。否則，它將通過推框API使用URL將數據發送到谷歌表。

重要提示：將您的設備ID替換為v81040XXXXXX。

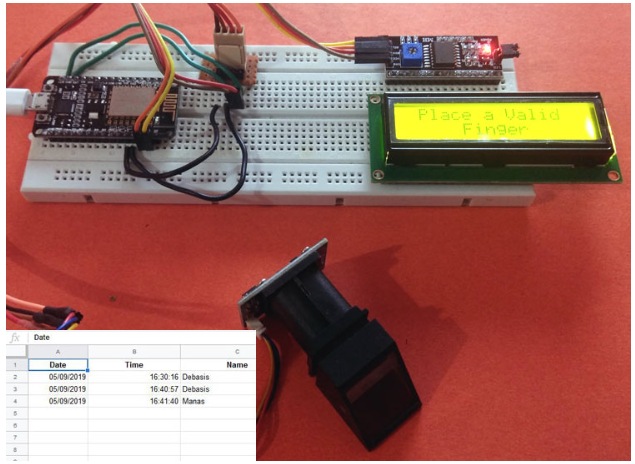

下圖顯示了如何在谷歌表中記錄生物識別考勤。

這就是使用NodeMCU構建基于物聯網的生物識別系統的方法。
