你有沒有想過遠程控制你的Arduino板，而不使用任何屏蔽或模塊，如ESP8266和藍牙?是的，在Blynk應用程序及其服務器的幫助下，這是可能的。

Blynk是一個非常受歡迎的物聯網平臺，用于構建物聯網項目，如：

?使用Blynk和ESP8266 (Node MCU)的物聯網控制LED

?基于物聯網的溫濕度監測，使用BLYNK， ESP8266和DHT11傳感器

?物聯網家庭自動化使用Blynk應用程序使用ESP32

?基于物聯網的家庭自動化使用Blynk應用程序和樹莓派

?物聯網控制LED使用ESP32與Blynk應用程序

在這個項目中，我們將使用Blynk應用程序遠程控制兩個LED。兩個LED都將與Arduino連接，一個LED將被打開和關閉，另一個LED將使用Blynk應用程序控制亮度。

布林克是什么?

Blynk是一個物聯網平臺，允許我們快速構建項目來控制和監控使用Android和iOS設備的數據。我們可以創建一個項目儀表板，并添加控件，如按鈕、顯示器、滑塊等，用于控制微控制器和其他外圍設備。使用這些小部件，我們可以控制設備，可以監控手機屏幕上的傳感器數據。

我們之前已經介紹了Blynk應用程序與其他基于物聯網的微控制器，請點擊鏈接找到它們。

Blynk的特點：

1. 您可以使用Blynk應用程序添加通知服務，而無需使用任何第三方平臺，如IFTTT。例如，您可以在Twitter上發布數據，并在達到閾值時收到電子郵件。這可以通過配置Blynk應用程序來實現。

2. 在物聯網項目中，與軟件部分相比，硬件部分更容易。但是使用Blynk，軟件部分也變得比硬件更容易。所需的編碼非常少，所有代碼都包含在其庫中。Blynk是構建簡單項目的完美工具。

3. 市場上大多數可用的微控制器都由Blynk支持，這些微控制器可以使用Blynk應用程序通過Wi-fi， BLE， USB， GSM和以太網進行控制。

4. 您可以創建自己的本地Blynk服務器，只需使用幾個步驟即可在本地控制設備，并且可以使用Blynk應用程序輕松控制。

5. Blynk最有趣的特性之一是虛擬引腳的使用。虛擬引腳是Blynk發明的一個概念，用于在硬件和Blynk移動應用程序之間提供任何數據交換。這些引腳不同于數字和模擬引腳，它們沒有任何物理屬性。

因此，如果您想要來自虛擬引腳的任何數據，Blynk應用程序?qū)?shù)據發送到定義的虛擬引腳，然后可以在MCU引腳上訪問此數據。此外，數據可以從Blynk應用程序發送到任何虛擬引腳，然后可以很容易地在應用程序上訪問數據。

在這個項目中，我們還將使用虛擬引腳來控制Arduino。

所需的材料

?Arduino Uno

?Arduino Uno USB電纜

?兩個發光二極管

?跳線

?電路試驗板

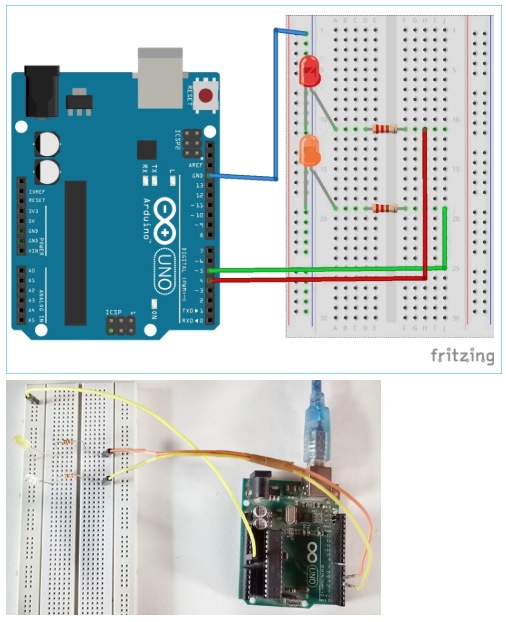

線路圖

電路圖非常簡單，只需將一個LED連接到PWM引腳(5)，另一個LED連接到Arduino Uno的數字引腳4。

現在，讓我們從安裝Blynk應用程序和庫開始。

安裝和配置Blynk應用程序來控制LED

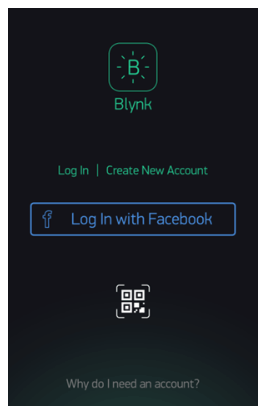

1. 從play store下載Blynk應用。Android和iOS用戶都可以使用。打開應用程序，通過輸入你的電子郵件ID和密碼創建一個帳戶。

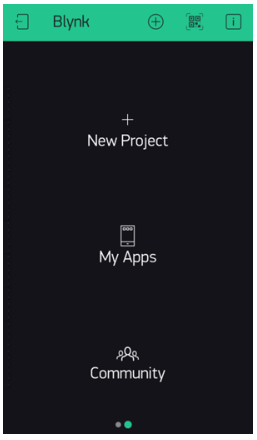

2. 現在，我們將創建一個新項目。點擊新建項目。

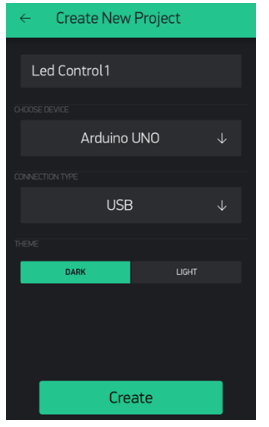

3. 給出一個項目名稱，并選擇設備為Arduino UNO，連接類型為USB，因?yàn)槲覀兪褂么型ㄐ排cArduino和Blynk服務器進行通信?，F(xiàn)在，單擊Create，如下所示。

4. 創建項目后，您將在注冊郵件id上收到一個認證令牌。此令牌將在代碼中使用。在本教程的末尾給出了完整的代碼。

5. 現在將顯示一個空的儀表板，我們將放置所有所需的小部件，即按鈕，顯示器，滑塊等。點擊+號。這里顯示了所有可用的小部件。您可以瀏覽所有的小部件，并根據自己的需求使用它們。

在本教程中，我們將切換一個LED并控制其他LED的亮度。我們需要一個按鈕和一個滑塊來控制亮度。

選擇按鈕小部件和滑塊類型(H或V)通過點擊它。

6. 現在，設置這兩個小部件的屬性。輕按儀表盤上的按鈕。在D4上選擇輸出和模式切換，然后回到儀表板并點擊滑塊。在虛擬引腳V1上選擇輸出引腳，所有屬性保持不變。

現在我們已經準備好了Blynk應用程序。讓我們開始編程Arduino板，以便與Blynk應用程序一起工作，為此有一個可用于Arduino的庫。

在Arduino中安裝Blynk Library

在開始為Arduino Uno編寫代碼之前，我們將首先在Arduino IDE中安裝Blynk庫：

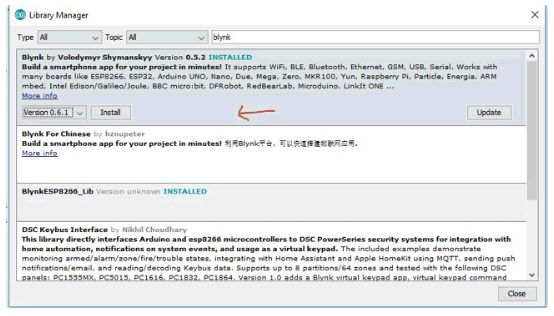

1. 要安裝庫，請轉到Sketch -> Include Libraries -> Manage Libraries。然后搜索Blynk并安裝最新版本，如下所示。

2. 現在，我們將修改一個示例代碼。因此，打開示例->Blynk->Boards_USB_Serial->Arduino_Serial_USB。

讓我們看看給定的代碼并試著理解它。

基于Blynk App的Arduino編程

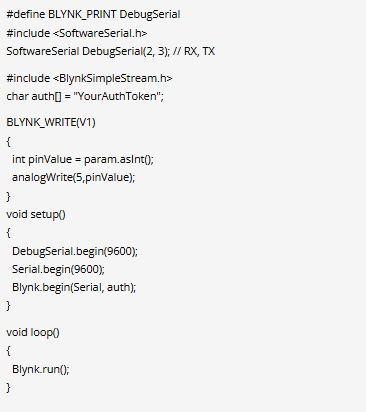

在本教程的最后給出了完整的代碼和演示視頻。在這里，我們一步一步地解釋了代碼。

1. 首先，在代碼中根據需要使用#define聲明宏。這里宏BLYNK_PRINT被定義為DebugSerial用于打印。

2. 現在，包括software serial和Blynk函數的頭文件，并為software serial創建一個實例DebugSerial。

3. 將該驗證令牌存儲在字符數組中。

4. 在setup()函數中初始化波特率為9600的軟件串口、內置串口和Blynk。函數blynk.begin()接受兩個參數，即Serial和auth token。

5. 在void loop()函數中，應該有非常少的代碼，以便Blynk可以在沒有任何中斷或數據丟失的情況下工作。這是因?yàn)楫?dāng)你把一些東西放入空循環函數中，比如從MCU或智能手機獲取傳感器讀數，它執行百萬次，這些數據上傳到Blynk服務器上，這意味著Blynk云將被大量消息淹沒，服務器將認為這是垃圾郵件，所以Blynk云將自動終止連接。此外，避免在環路中使用延遲功能，因?yàn)樗耆Ｖ沽薓CU的功能，在這種情況下連接也會關閉。

從Arduino獲取傳感器數據的最佳選擇是使用計時器。在setup函數中初始化計時器，并定義一個函數來執行任務。

這將需要一個最小的函數——Blynk.run()和timer函數可以處理獲取數據并將其發送到服務器的所有任務。但在本教程中，我們不發送任何數據，因此不需要計時器。

6. 用于切換LED的代碼內置在Blynk.run()函數中，但我們必須創建一個用于從智能手機獲取滑動條值的函數。有兩個函數用于發送和接收數據，即BLYNK_READ()和BLYNK_WRITE()。這些函數將虛擬引腳作為讀取和寫入數據的輸入?yún)?shù)。因此，我們必須使用BLYNK_WRITE函數從Blynk應用程序?qū)懭胩摂M引腳V1上的數據。

現在，將從引腳V1傳入的值賦給一個變量，param.asInt()函數將接收到的值作為整數返回。如果接收到的值不是整數，則可以使用float、double或string。

然后使用analogWrite()函數將此值放入Arduino的PWM引腳中。

就是這樣。我們已經完成了編碼部分。現在，使用USB電纜插入Arduino板，并在設備管理器中檢查板的COM端口。

互聯網連接腳本：

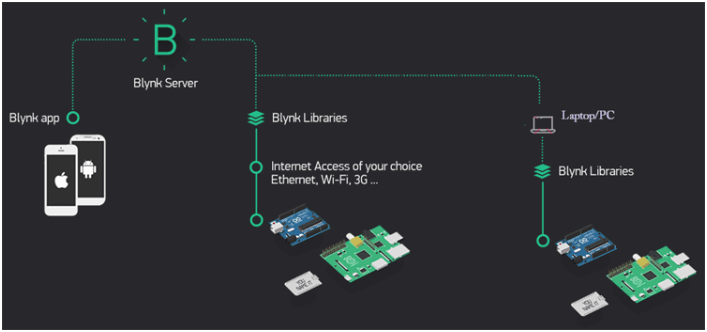

在這里，我們沒有使用Arduino板的任何模塊，但需要一個工作的互聯網連接來發送和接收云上的數據，所以有一個腳本包含在Blynk庫中，可以訪問我們的筆記本電腦/PC互聯網連接。因此，該腳本通過串行通信從Arduino板獲取數據，并使用筆記本電腦的互聯網連接將數據上傳到Blynk云上。我們必須運行這個腳本來啟動操作。

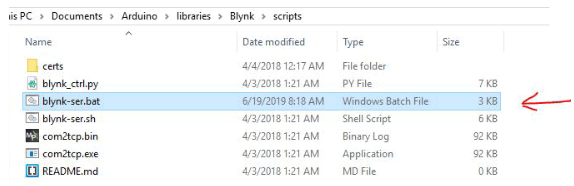

這個腳本可以在Arduino目錄下的Documents文件夾中找到，轉到Libraries -> Blynk -> Scripts。有一個名為blynk-ser.bat的文件，它是所需的腳本。使用Arduino板的COM端口和Blynk云端口號編輯此腳本。

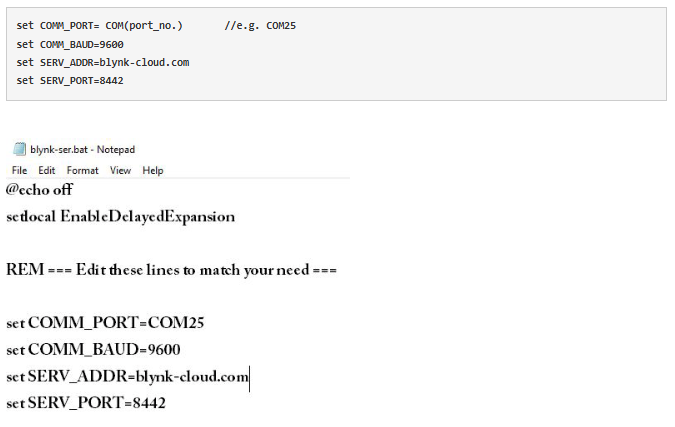

使用記事本打開腳本并替換以下內容。你只需要替換你的COM端口并保存文件，所有其他的東西保持不變。

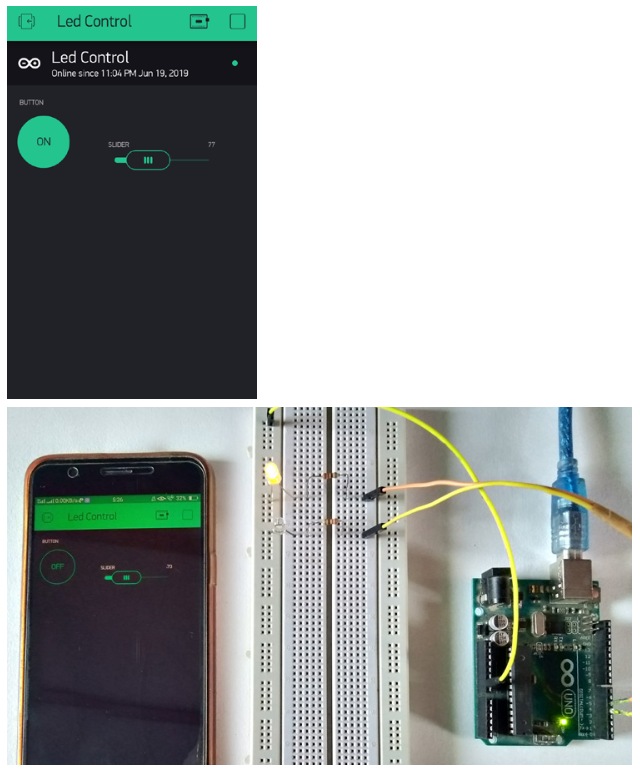

測試-使用Blynk應用程序遠程控制Arduino

現在，我們都準備好了用Blynk應用程序控制Arduino GPIO引腳。確保你已經連接了兩個led，并在筆記本電腦和智能手機上有一個工作的互聯網連接。

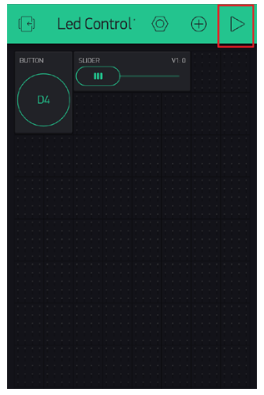

為了運行項目，雙擊腳本，它將開始執行。現在，打開應用程序，點擊右上角的播放按鈕。

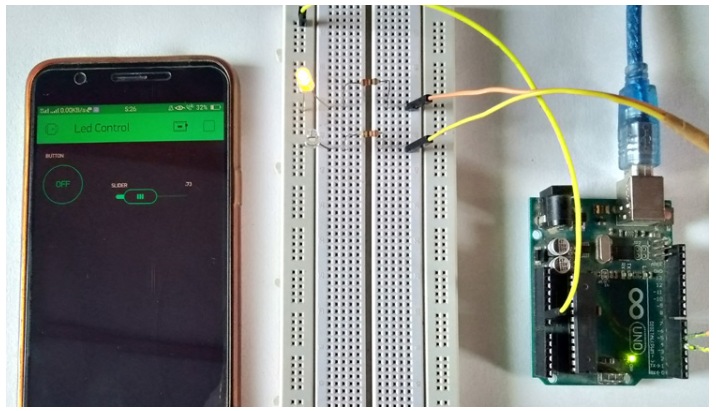

然后輕按LED按鈕開啟LED，再輕按關閉LED。

同樣，移動滑塊來改變LED的亮度。

如果你在應用程序的棋盤圖標上看到一個紅點，這意味著兩邊都沒有互聯網連接，所以檢查一下互聯網連接，然后再試一次。

這就是如何輕松地使用Blynk應用程序遠程控制Arduino板。
