物聯網允許機器對機器通信，這有助于提高系統效率。ESP8266是一款廉價的Wi-Fi SOC(片上系統)模塊，工作電壓為3.3V，由Espressif Systems制造，用于提供多種物聯網解決方案。該Wi-Fi模塊集成了TCP/IP堆棧和微控制器功能。

ESP8266具有許多先進的功能，使其與其他可用模塊不同。ESP8266 Wi-Fi模塊使用較少的外部組件，允許用戶從另一個應用處理器卸載所有Wi-Fi網絡功能。

ESP在家庭自動化、工業無線電機、IP攝像機和安全系統等各個領域都有廣泛的應用。

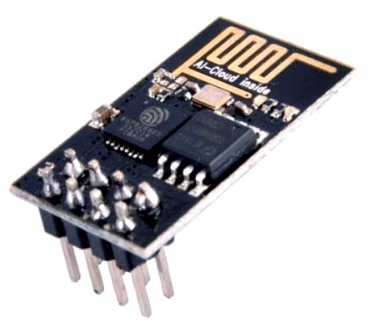

ESP8266 wifi模塊

ESP8266 Wi-Fi模塊有8個引腳，下面是ESP266 Wi-Fi模塊的引腳圖：

ESP8266 Wi-Fi模塊特點

?TCP/IP協議棧

?高耐用性，緊湊的尺寸

?32位Tensilica處理器

?節能架構

?支持基礎設施BSS站模式/SoftAP模式/混雜模式

ESP8266 Wi-Fi模塊規格

?工作電壓：3.3V

?TCP連接數：5(最大)

?可以用作接入點和站點嗎

?電流消耗：100mA

?輸入輸出電壓：3.6V(最大)

?輸入輸出電流：12mA(最大)

?Flash內存：512kb

?局域網規格：支持802.11 b/g/n (2.4 GHz)，最高可達72.2 Mbps

?低功耗集成32位CPU

?待機功耗低(小于1mW)

現在，您知道了ESP8266是什么，也知道了它的引腳、功能和技術規格。

所以，讓我們繼續前進，因為我們知道ESP帶有預加載的固件，如果你將它與Arduino或任何其他微控制器一起使用，固件將被自動覆蓋。因此，如果您有一個新的ESP8266，您可以直接將其用于AT命令。如果你還沒有使用過一個，你必須按照本教程學習如何Flash ESP8266使用AT命令。

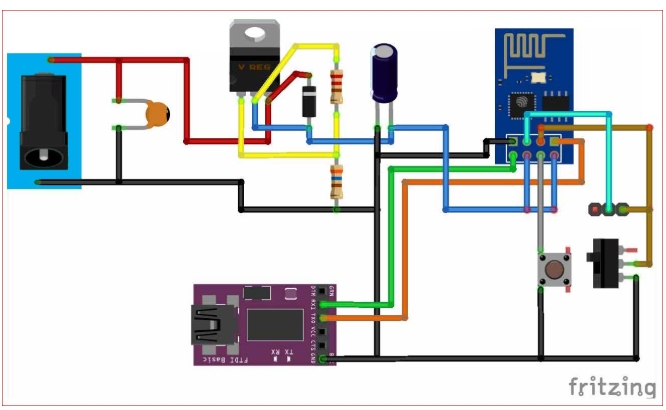

線路圖

組件的要求

?ESP8266模塊

?FTDI單板(設置為3.3V模式)

?穿孔板

?LM317-穩壓IC

?電容器(0.1uf, 10uf)

?Barrel Jack

?按鈕

?Bergstik Male and Female

?12 v適配器

如何Flash ESP8266模塊?

不僅對于AT命令，而且在開始使用ESP8266時，我們面臨幾個問題，可能需要刷新ESP8266。所以，你可以按照同樣的方法做同樣的事情。設計上面給出的電路并將其設置為Arduino模式，然后按照下面提到的步驟進行操作。

步驟1：首先，您必須從這里下載flash工具和固件。

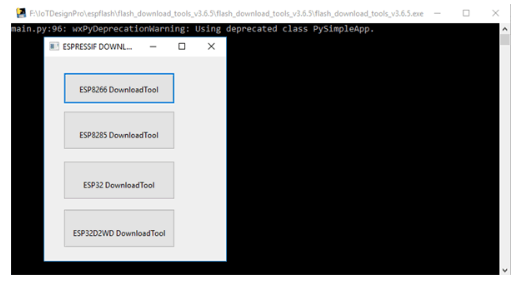

步驟2：解壓文件夾并從文件夾中啟動flash工具，如下所示

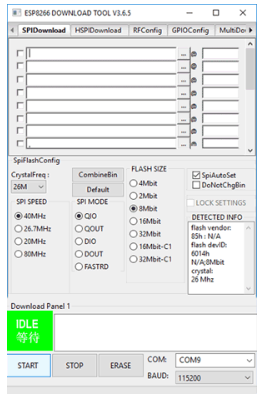

啟動閃爍工具后，您將看到如下圖所示的窗口。

步驟3：現在，將打開一個對話框，如上圖所示。在開始閃爍ESP8266之前，需要先設置好參數和下載路徑。

?晶體頻率- 26M

?SPI速度- 40 MHz

?SPI模式- QI0

?閃存大小- 8位

?波特率- 115200

?選擇COM端口(我的是##)

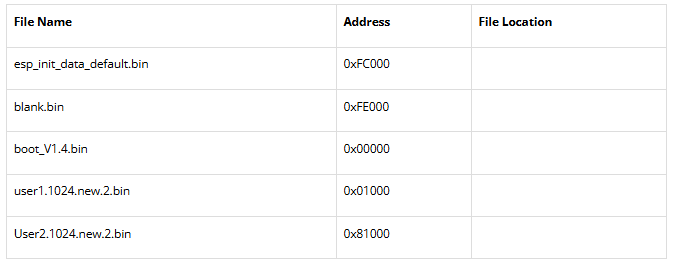

現在，為了配置下載路徑，請按照給定的順序從固件文件夾中包含具有給定地址的文件。

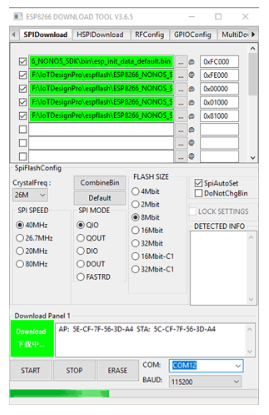

步驟4：現在，打開適配器，為你設計的電路供電。并將硬件設置為“Flash Mode”。按復位按鈕(按鈕)，然后點擊開始閃爍您的ESP8266?，F(xiàn)在，你的ESP8266開始閃爍，看起來像下面的圖片：

步驟五：閃爍完成后，對話框如下圖所示：

因此，您已經成功地閃現了ESP8266。

ESP8266現在可以在AT命令模式下使用。

步驟6：現在，打開Arduino IDE軟件，并選擇連接硬件的PORT。

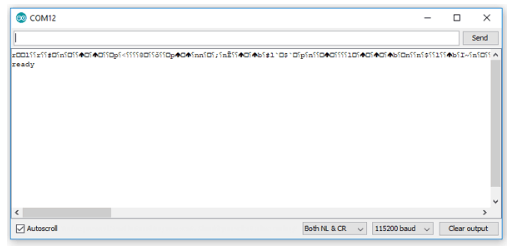

當你在Arduino中打開串行監視器并按下重置按鈕時，它會在輸出屏幕上顯示一些垃圾值，如下圖所示：

步驟7：檢查ESP8266模塊是否連接成功。

使用串行監視器發送“AT”，ESP將響應輸出“OK”，如下圖所示。

因此，我們已經成功地將ESP8266與Arduino IDE一起使用AT命令。
