在數字電子和邏輯電路領域，NAND門是信息處理中發揮巨大作用的基石。NAND是negative AND的縮寫，是一種邏輯運算，只有當所有輸入都為高時才產生低輸出。

在本文中，我們將討論如何用晶體管構建NAND柵極電路。

晶體管作為邏輯門的構建模塊，如與門、非與門、或門、異或門和其他集成電路中不可或缺的門。在我們以前的電子電路中，我們已經執行了異或門，非門，非門，和門，或門，異或門。

通過將晶體管按特定的結構排列，我們可以構造電子器件中使用的各種柵極。

任何類型的晶體管，無論是bjt還是fet，都可以用來創建邏輯門。然而，在本文中，我們將使用NPN bjt來實現它。2N2222晶體管是一種非常常見和廣泛使用的NPN BJT，能夠作為開關或放大器。

什么是NAND邏輯門?

雙輸入非與門在兩個輸入都為HIGH時產生LOW輸出，否則產生HIGH輸出。僅使用兩個晶體管創建NAND柵極相對簡單。

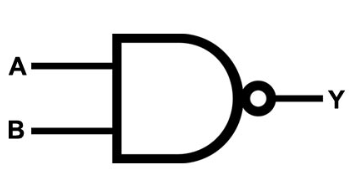

非與門符號

邏輯非與門可以使用數字電路來產生所需的邏輯功能，并給出一個符號，其形狀是帶有圓形的標準與門，有時在其輸出處稱為“反轉泡”，以表示非門符號，其邏輯運算給出為。

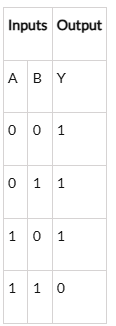

非與門真值表

這個門的布爾表達式是

因此，從上面的真值表中可以看出，除了兩個輸入都為1之外，NAND門在所有條件下都顯示出高輸出。在這種情況下，輸出將是邏輯LOW。

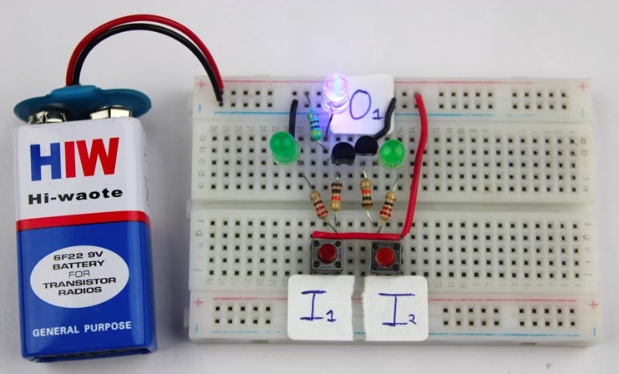

構建NAND柵極所需的元件

因此，只需要幾個元件，我們就可以構建一個NAND門電路。

?2N2222 (NPN)晶體管

?2個10kΩ電阻

?2個220Ω電阻

?1 470Ω電阻器

?2按鈕

?一個電路試驗板

?9V電池

?led和連接線

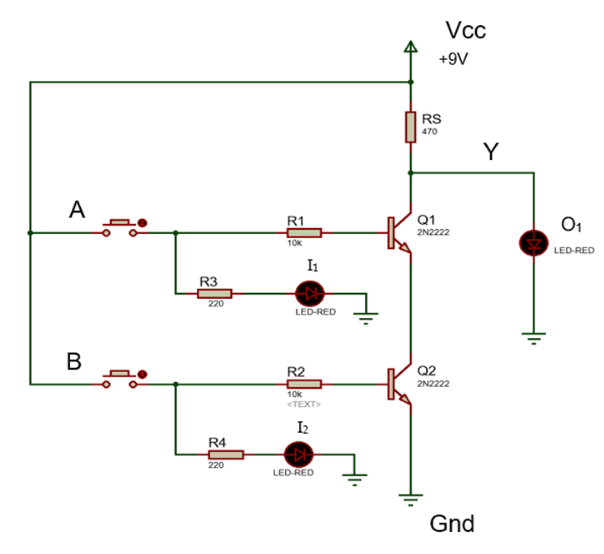

使用晶體管的非與門電路圖

下面的電路圖說明了使用5個NPN晶體管的NAND門。這里，I1和I2表示兩個輸入，O1表示輸出。

現在，讓我們深入研究使用兩個NPN晶體管的NAND柵極的構造。

1.首先將第一個NPN晶體管(Q1)的集電極連接到帶有電阻(RS)的Vcc(正電壓)。這樣就建立了Q1的電源連接。

2.將Q1的發射極連接到第二個NPN晶體管(Q2)的集電極。這在兩個晶體管之間建立了連接，形成了我們的NAND門的核心。

3.將Q1的集電極連接到輸出端子Y，這將是我們的NAND門的輸出。

4.接下來，在Q1的基極和輸入端子a之間連接一個電阻(R1)，這個電阻限制流入Q1基極的電流。

5.在Q2的基極和輸入端子b之間連接一個電阻R2，類似于R1， R2控制進入Q2基極的電流。

一個簡單的2輸入非與門可以使用RTL電阻-晶體管開關連接在一起，如圖所示，輸入直接連接到晶體管基極。任何一個晶體管必須被切斷“OFF”輸出在Y為打開led。

非與門電路幾乎與與門電路相同。唯一的關鍵區別是，輸出不是連接到第二個晶體管的發射極，而是連接到第一晶體管的集電極。

當兩個輸入都設置為HIGH時，兩個晶體管都通過集電極-發射極路徑傳導，有效地形成對地短路。這使得電流遠離輸出，這反過來又導致輸出變低。

相反，如果任何一個晶體管關閉，供電電流不能通過晶體管流到地。相反，它流經輸出電路(Led)，導致高輸出。因此，如果其中任何一個輸入為LOW，則輸出將為HIGH。

應用程序

NAND門具有多種功能和否定和簡化邏輯表達式的能力，在各個領域得到廣泛應用。NAND門的一些值得注意的應用包括數字邏輯電路，通用門，數據存儲，錯誤檢測和校正，可編程邏輯控制器，數字顯示，數學和計算操作，這些只是突出NAND門廣泛應用的幾個例子。它的通用性、效率和簡化復雜邏輯的能力使其成為眾多行業數字系統設計和實現中不可或缺的組件。
