當我們?cè)诩依镒鲆粋€(gè)定制的RGB LED設置時，基本上它是一堆可尋址的5v LED WS2812，但不幸的是，我們沒有一個高電流的電源來正確地點亮它們。因?yàn)橛泻芏?，它需要大約9安培的電流來照亮全亮度。這導致我們?cè)O(shè)計一個電源為這個目的，以及gerber是共享的，所以如果有人想做這個電源，他們可以很容易地做到這一點。

我們以前已經建立了許多電源電路，檢查他們了解更多關于電力電子。

它是做什么的?

這是一個高瓦電源單元，轉換85V到250V有效值A(chǔ)C到5V DC額定60W，提供12安培的電流，也是在一個小的形狀因素，并隔離輸出與高效率。

交直流高瓦電源所需部件

項目使用硬件

?橋式整流器,

?耦合變壓器,

?CV CC UCC28740反激控制器由TI公司設計;

?UCC24630同步整流控制器

?光耦合器,

?功率場效應管,

?TL431可調式齊納，

?肖特基二極管,

?功率電感,

?互補無源元件

項目使用的軟件

?EasyEDA， TI的微工作臺電源設計

項目硬件軟件選擇

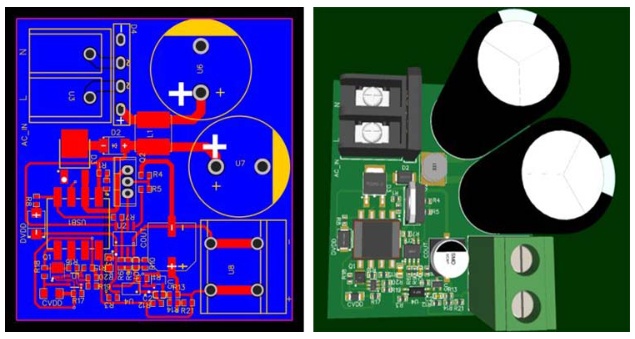

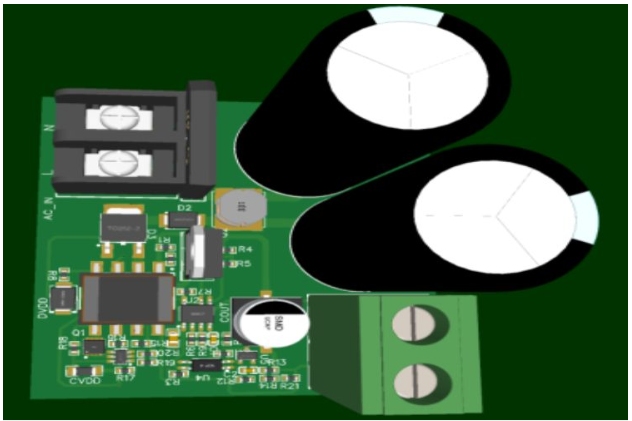

首先，我們對TI的Webench電源設計進行了修改，發現了一些非常不錯的設計，完全符合我們的要求。過了一段時間，通過從各個方面獲得平衡的結果，即小尺寸，高電流(12A)充足的電源，我們的led，高效率;我們開始用EasyEDA制作原理圖。接下來，我們?cè)O(shè)計了PCB，并徹底檢查了每個連接是否有任何爭議。顯然，我們不想被電擊。使用的主要組件：橋式整流器耦合變壓器CV CC UCC28740反激控制器由TI UCC24630同步整流器控制器由TI光耦合器功率mosfet TL431可調齊納肖特基二極管功率電感互補無源元件我們遇到的挑戰定向PCB布局有點挑戰性，隨著路由和連接組件有點棘手。

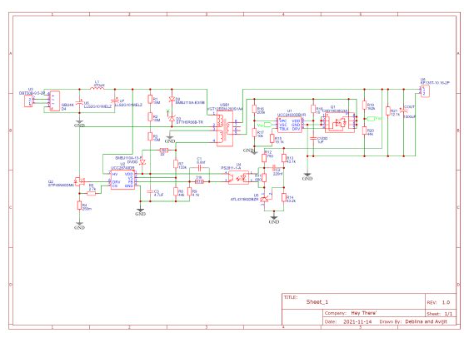

線路圖

該電路由以下階段組成：首先，整流器將交流轉換為脈動直流電，之后，它通過PI濾波器將脈動直流電平滑到穩定的直流電，然后這個高壓直流電由反激控制器切斷并饋送到變壓器中，該變壓器不僅降低了電壓，而且提供了電流隔離。光耦合器不斷監測輸出電壓，并向反激控制器提供反饋，并改變脈沖寬度以控制輸出電壓。輸出通過高功率MOSFET驅動，具有相當數量的散熱能力，可以驅動高負載。

成就

我們引以為豪的成就：制作PCB設計并按時完成視頻和演示是我們最大的成就。

我們學到了什么?

這是一個很好的經驗，關于學習反飛控制器，它不僅提供隔離，而且具有很高的效率。SMPS是如何如此高效和小巧，卻能提供如此高的功率。
