在過去的幾十年里，音頻內容已經走過了漫長的道路，從經典的電子管放大器到現代的媒體播放器，技術進步改變了數字媒體的消費方式。在所有這些創新中，便攜式媒體播放器已成為消費者的首選之一，因為它們具有充滿活力的音質和長電池壽命。那么它是如何工作的，它聽起來是多么的好。作為一個電子發燒友，這個問題總是出現在我的腦海里。盡管揚聲器技術取得了進步，但放大器方法的改進發揮了重要作用，這個問題的明顯答案是D類放大器。因此，在本項目中，我們將借此機會討論D類放大器，并了解其優點和缺點。最后，我們將構建放大器的硬件原型并測試其性能。聽起來很有趣，對嗎?讓我們開始吧。

如果您對音頻放大器電路感興趣，您可以查看我們關于該主題的文章，其中我們使用運算放大器，mosfet和IC(如TDA2030， TDA2040和TDA2050)構建電路。

D類放大器的基礎知識

什么是d類音頻放大器?最簡單的答案是，它是一個開關放大器。但是為了理解它的工作原理，我們需要了解它是如何工作的以及開關信號是如何產生的，為此，您可以按照下面給出的框圖進行操作。

那么為什么是開關放大器呢?這個問題顯而易見的答案是效率。與A類、B類和AB類放大器相比，D類音頻放大器的效率可達90-95%。其中AB類放大器的最高效率為60-65%，因為它們工作在有源區域并且表現出低功率損耗，如果將集電極-發射極電壓與電流相乘，您可以發現。要了解更多有關該主題的信息，請查看我們關于功率放大器類別的文章，其中我們討論了所有相關的損耗因素。

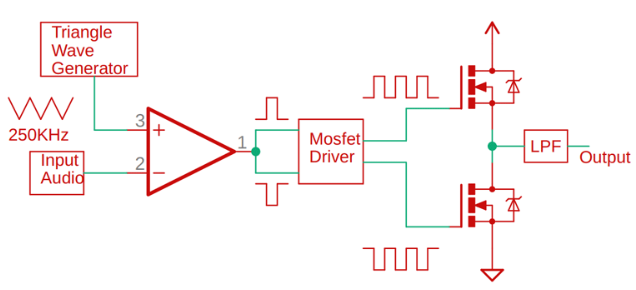

現在，回到我們D類音頻放大器的簡化框圖，正如你所看到的，在非反相端，我們有音頻輸入，在反相端，我們有高頻三角形信號。此時，當輸入音頻信號的電壓大于三角波的電壓時，比較器輸出變高，當信號變低時，輸出變低。通過這種設置，我們只是用高頻載波信號調制輸入音頻信號，然后連接到MOSFET柵極驅動IC，顧名思義，驅動器用于驅動兩個MOSFET的高側和低側柵極一次。在輸出端，我們得到一個強大的高頻方波，我們通過一個低通濾波器得到我們最終的音頻信號。

構建d類音頻放大電路所需的元件

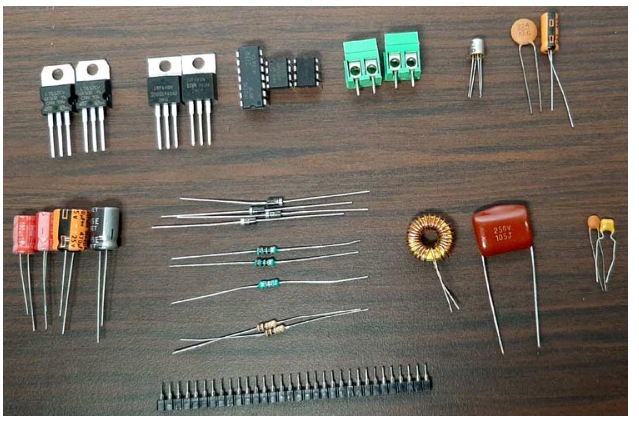

現在，我們已經了解了D類音頻放大器的基礎知識，我們可以開始尋找構建DIY D類放大器的組件。由于這是一個簡單的測試項目，組件需求非常通用，您可以從當?shù)氐臉I(yè)余愛好商店找到其中的大部分。下面給出了一個組件列表，并附有圖片。

構建D類功率放大器的零件清單：

?Ir2110 IC - 1

?Lm358運算放大器- 1

?定時器IC - 1

?Lm7812 IC - 1

?Lm7805 IC - 1

?102pf電容器- 1

?103pf電容器- 1

?104pf電容器- 2

?105pf電容器- 1

?224pf電容器- 1

?22uF電容器- 1

?470uF電容器- 1

?220uF電容器- 1

?100uF電容器- 2

?2.2K電阻- 1

?10 K電阻- 2

?10R電阻- 2

?3.5毫米音頻插孔- 1

?5.08 mm螺釘端子- 2

?UF4007二極管- 3

?IRF640 mosfet - 2

?10K修剪鍋- 1

?26uH電感器- 1

?3.5毫米耳機插孔- 1

D類音頻放大器原理圖

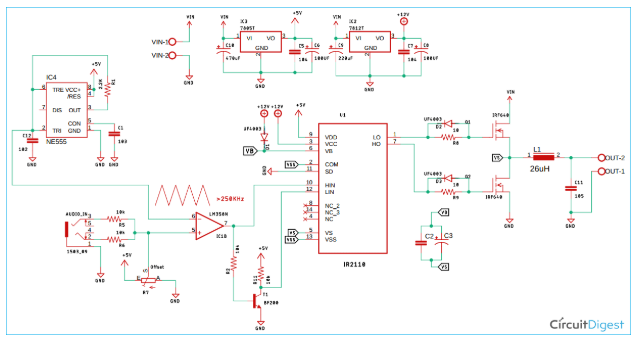

我們的d類放大電路原理圖如下所示：

在PerfBoard上構建電路

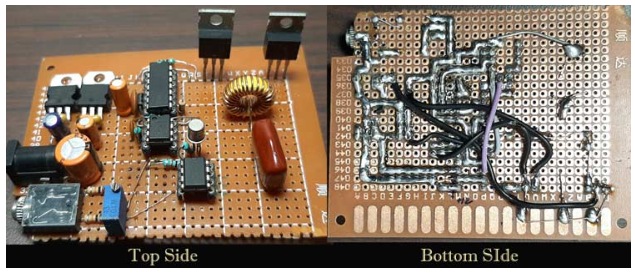

正如你從主圖中看到的，我們已經在一塊板子上做了電路。因為，首先，電路非常簡單，其次，如果出現問題，我們可以快速，輕松地修改它。我們在銅線的幫助下進行了大部分連接，但在一些最后階段，我們不得不使用一些連接線來完成構建。完成的perfboard電路如下所示。

d類音頻放大器的工作原理

在本節中，我們將介紹電路的每個主要模塊并解釋每個模塊。這個基于運算放大器的d類音頻放大器是由非常通用的組件組成的，你可以在當?shù)氐臉I(yè)余愛好商店找到它們。

輸入穩壓器：

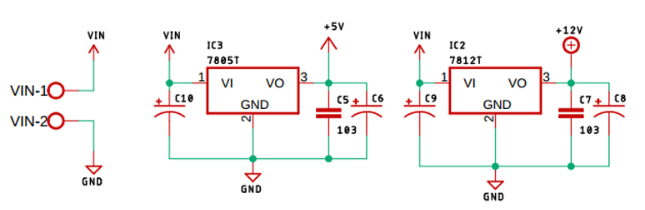

我們首先用LM7805 (5V穩壓器)和LM7812(12伏穩壓器)調節輸入電壓。這一點很重要，因為我們將使用13.5V直流適配器為電路供電，并為NE555和IR2110 IC供電，需要5V和12V電源。

帶555穩定多諧振蕩器的三角波發生器

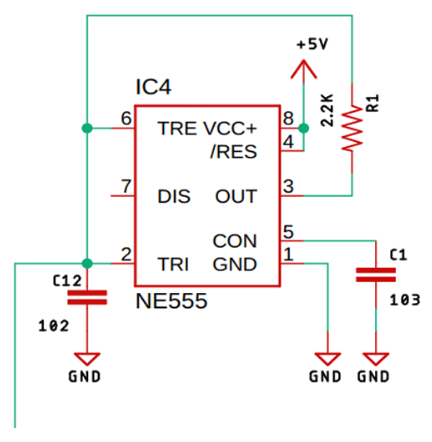

從上圖中可以看到，我們使用了一個帶有2.2K電阻的555定時器來產生一個260KHz的三角形信號，如果你想了解更多關于不穩定多振子的信息，你可以查看我們之前關于基于555定時器的不穩定多振子電路的文章，在那里我們描述了所有必要的計算。

調制電路：

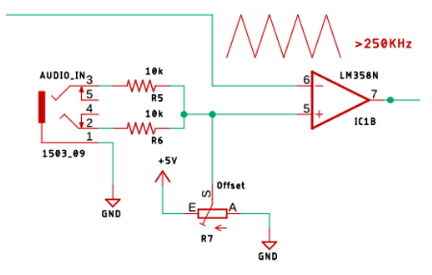

從上圖可以看到，我們使用了一個簡單的LM358運算放大器來調制輸入音頻信號。說到輸入音頻信號，我們使用兩個10K輸入電阻來獲得音頻信號，因為我們使用單個電源，我們附加了一個電位器來抵消輸入音頻中存在的零信號。當輸入音頻信號的值大于輸入三角波時，這個比較器的輸出將是高的，并且在輸出處，我們將得到一個調制的方波，然后我們將其饋送到MOSFET柵極驅動IC。

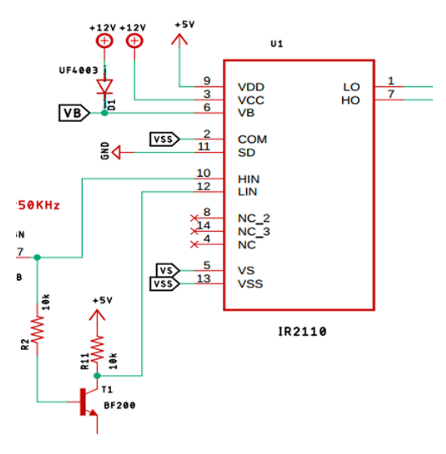

IR2110 MOSFET柵極驅動IC：

由于我們正在使用一些中等高頻，我們使用MOSFET柵極驅動IC來正確驅動MOSFET。所有必要的電路都按照IR2110 IC數據表的建議放置。為了正常工作，該IC需要輸入信號的反轉信號，這就是為什么我們使用BF200高頻晶體管來產生輸入信號的反轉方波。

MOSFET輸出級：

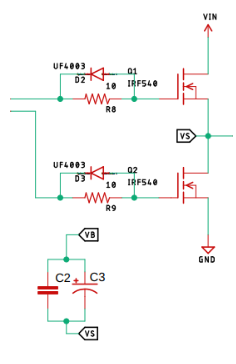

從上圖中可以看到，我們有MOSFET輸出級，這也是主要的輸出驅動器，因為我們正在處理高頻和電感，總是涉及瞬態，這就是為什么我們使用一些UF4007作為反激二極管，防止MOSFET受到損壞。

LC低通濾波器：

MOSFET驅動級的輸出是高頻方波，這個信號絕對不適合驅動像揚聲器這樣的負載。為了防止這種情況，我們使用了26uH的電感和1uF的非極化電容來制作低通濾波器，記為C11。這就是簡單電路的工作原理。

d類放大電路測試

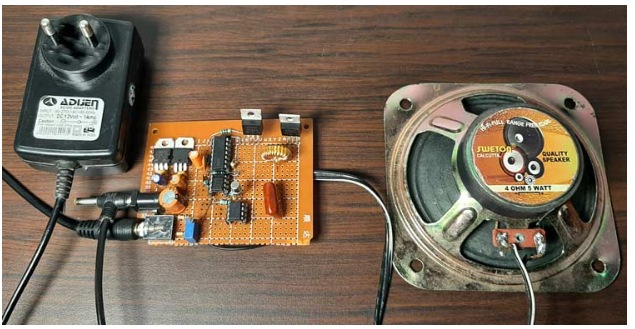

正如你可以從上面的圖像中看到的，我已經使用了一個12V電源適配器來為電路供電。由于我使用的是價格合理的中國產品，它發出的比12V多一點，確切地說，它是13.5V，這對于我們的板載LM7812穩壓器來說是完美的。作為負載，我使用4歐姆，5瓦揚聲器。至于音頻輸入，我用的是3.5毫米插孔的筆記本電腦。

當電路接通電源時，沒有明顯的嗡嗡聲，因為你可能從其他類型的放大器得到，但正如你在視頻中看到的，這個電路并不完美，它在更高的輸入電平有一個裁剪問題，所以這個電路有很大的改進空間。當我駕駛適度低負載時，mosfet根本沒有發熱，因此對于這些測試，它不需要任何散熱器。

進一步增強

這個D類功率放大器電路是一個簡單的原型，有很大的改進空間，我對這個電路的主要問題是采樣技術，這需要改進。為了減少放大器的削波，需要計算適當?shù)碾姼泻碗娙葜?，以獲得一個完美的低通濾波器級。與往常一樣，電路可以在PCB上制作以獲得更好的性能?？梢约右粋€保護電路，防止電路過熱或短路。
