據我們所知，無人機是無人駕駛飛機或飛行機器人，可以從基站控制，也可以通過嵌入式系統中的軟件控制飛行計劃自主導航。它可以有機載傳感器和GPS。如今，無人機被用于許多應用領域，如攝影、監視、搜索和救援、消防、交通監控、農業、天氣監測、快遞服務等。

今天，我們將研究一種送貨無人機，它可以運送包裹，也可以在救援行動中從空中扔下包裹。我們將使用kk2.1飛行控制器作為現在，但我們也可以使用CC3D或kk2.1.5。在這個項目中，我們不專注于無人機制作，因?yàn)槲覀円呀?jīng)在以前的教程中涵蓋了它。我們將介紹夾持器機構的構建，以及用于控制伺服器的遙控器的配置。我在本文中包含了用于3D打印的stl，您可以在下載后3D打印它們。我們將使用1045螺旋槳作為高推力來提升包裹和起落架。

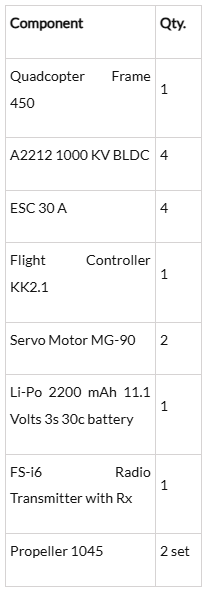

交付無人機所需的組件

注意：我會建議購買2套額外的螺旋槳，因?yàn)樗麄兛赡軙?huì)打破，如果你是一個初學者。

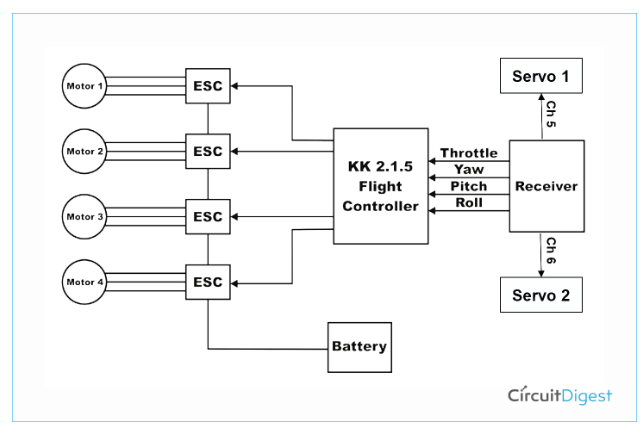

送貨無人機電路圖

如果你是一個初學者，你應該知道，如何飛天FS-i6的工作原理。如我們所知，F(xiàn)S-i6具有6個用于PWM和PPM信號的通道，以及i總線和s總線作為附加功能。我們將使用PWM引腳。我們將使用4個通道來控制無人機和2個通道來控制伺服。現在，為了控制伺服，我們將需要反轉一個通道(5或6)，以便兩個伺服電機可以在相反的方向上運行。其余的調優可以使用我們提到的教程來完成。

額外的調諧要求在FS-i6發射機

首先，打開發射器，然后按照說明操作

?長按“OK”鍵

?再次按“OK”進入“SYSTEM”

?導航到“RX設置”，再次按ok

?現在導航到“伺服頻率”

?將其設置為78，然后點擊“OK”

?再次回到“菜單”

?現在點擊“Function Setup”

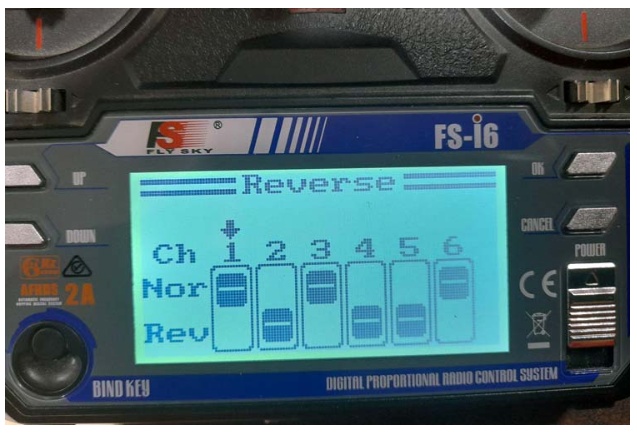

?然后點擊“反向選項”，將通道2,4,5反向設置(參考下圖)

?然后去Aux. Channel。并將通道5和6的“源”設置為“SwD”

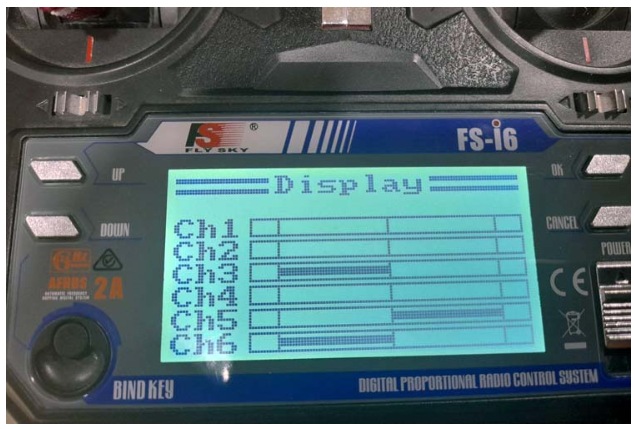

?現在從前面的“菜單”轉到“顯示”

?你可以看到開關D控制著Ch5和Ch6條

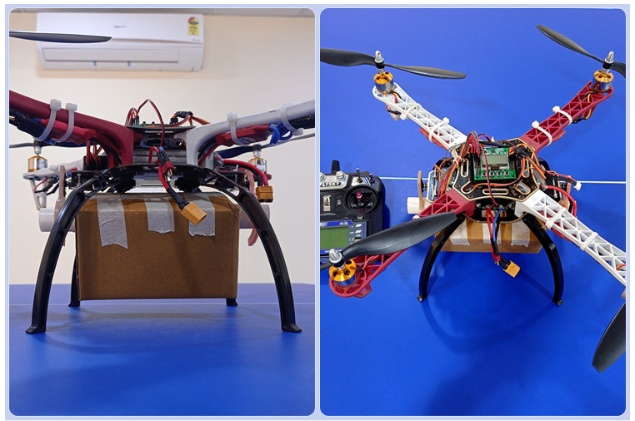

使用2 MG-90伺服電機的送貨無人機

我們將用2 MG-90伺服電機制造一架送貨無人機。我們開始吧。

無人機的抓手

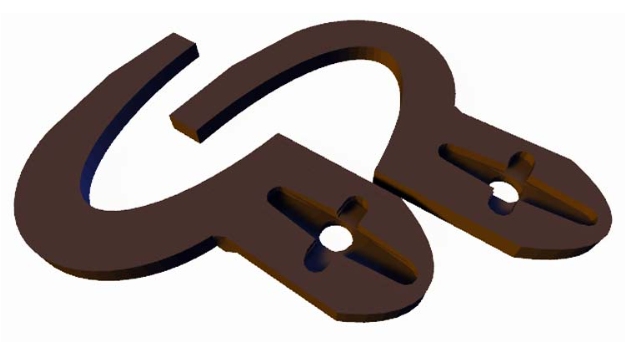

我更喜歡使用Tinkercad進行所有這些基本設計，因此，我使用這個在線工具為伺服設計了夾持角。這些喇叭可以直接連接到伺服喇叭與螺絲的幫助。

這些喇叭是為MG-90伺服電機設計的。伺服支架可以安裝在夾持鉤的空隙中，并可以用螺釘連接。我附上了兩個控制角的STL文件。你可以從這里下載。

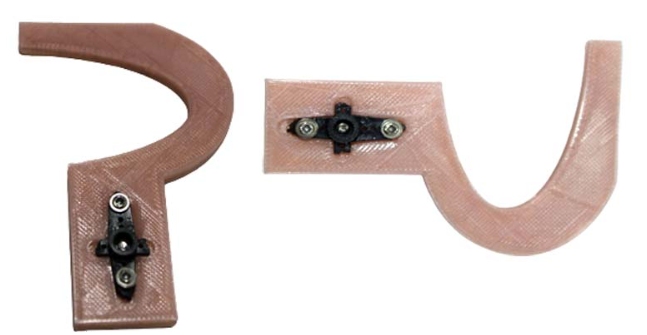

用3D打印支架連接伺服電機的喇叭

在這里，與MG-90伺服電機一起出現的喇叭可以固定在空隙中。用包裝中提供的螺絲把它們固定起來。它看起來像下面這樣。

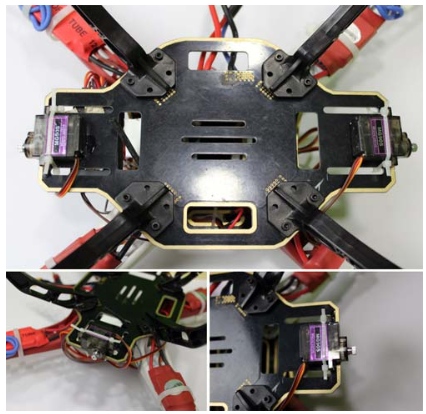

在無人機上安裝伺服電機

現在兩個伺服電機都將連接在無人機的底部，彼此面對。請記住，每個伺服電機將以對稱的方式連接，這樣無人機的平衡就不會受到影響?，F(xiàn)在我正在使用中型電纜扎扎電機。

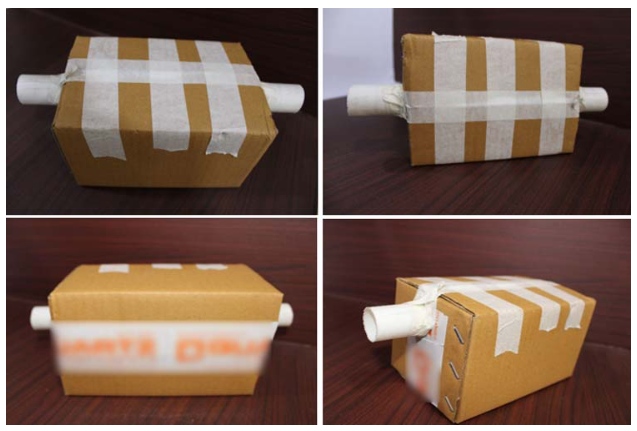

為送貨無人機建造箱子

我為夾持機構定制了一個紙板箱。你可以用自己創造性的方式來設計。你可以看到，我已經附上了一個桿水平，以便它可以由掛鉤的無人機持有人持有。

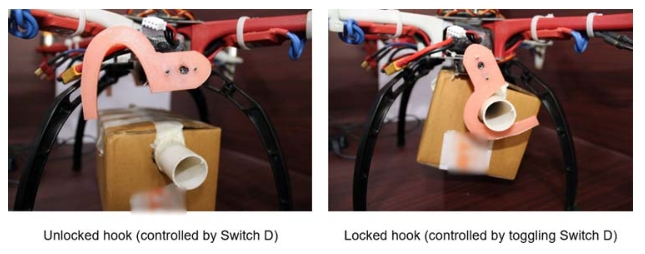

伺服電機上的附加支架

要以正確的方式連接它，您必須啟動無人機和發射器。通過這樣做，兩個伺服電機都出現在一個中立的位置?，F(xiàn)在，檢查伺服器是否通過切換發射機的開關D來控制?，F(xiàn)在，我們將附上我們的3D打印持有人與螺絲提供的伺服電機。

注意：你必須以這樣一種方式同步持有人的運動，即通過切換開關D，夾持鉤必須鎖定或解鎖。

應用程序

我們知道送貨無人機是為了將包裹從一個地方轉移到另一個地方而制造的，并且已經在我們的網站上詳細介紹了無人機送貨的應用。

送貨無人機測試

我們已經用白色瓷磚標注了交貨地點。我們?cè)囍専o人機降落在那塊地磚上，把包裹留在那里。然后我們將再次飛回發射場。

在救援區降落

現在，我們將嘗試從天空將包放在給定的站點上。通過這樣做，我們將嘗試模擬救援區域的空中包裹投放?，F(xiàn)在，無人機將飛往救援地點，然后扔下裝有醫療和基本用品的包裹。

結論

現在我們已經建立了自己的送貨無人機，可以在飛行過程中以及在某個標記點上扔下包裹。由于我們不使用任何GPS或昂貴的飛行控制器，這就是為什么我們必須手動控制我們的無人機，這需要更多的實踐。
