什么是Switch bounce ?

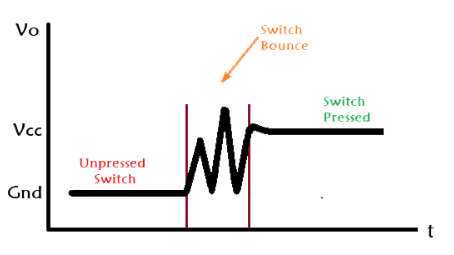

當我們按下按鈕或撥動開關或微動開關時，兩個金屬部件接觸以短路供電。但它們不會立即連接，而是在實際穩定連接之前，金屬部分連接和斷開幾次。釋放按鈕時也會發生同樣的事情。這導致誤觸發或多次觸發，如按鈕被按多次。這就像一個彈跳的球從高處落下，它一直在表面上彈跳，直到它靜止下來。

簡單地說，我們可以說開關彈跳是任何開關的非理想行為，它會產生單個輸入的多個躍遷。當我們處理電源電路時，開關彈跳不是一個主要問題，但當我們處理邏輯或數字電路時，它會引起問題。因此，為了消除電路的彈跳，使用開關去噪電路。

什么是軟件貶值?

軟件也會出現脫模，而編程人員會添加延遲來消除軟件脫模。添加延遲會迫使控制器停止一段特定的時間，但是在程序中添加延遲并不是一個好的選擇，因?yàn)樗鼤?huì)暫停程序并增加處理時間。最好的方法是在軟件彈跳的代碼中使用中斷。Arduino有代碼來防止軟件反彈。

交換機脫扣方法

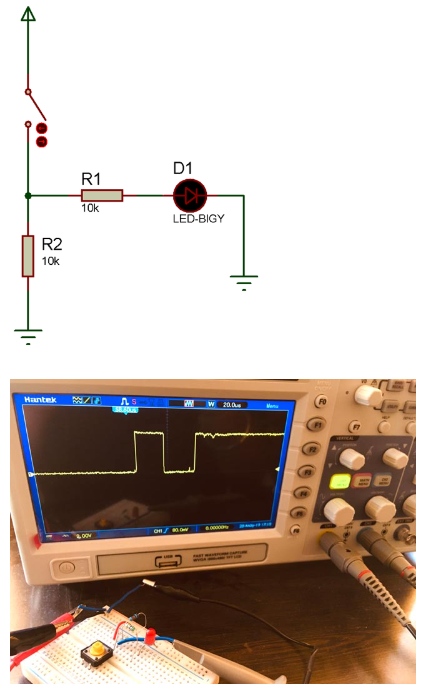

首先，我們將演示沒有開關脫殼的電路。

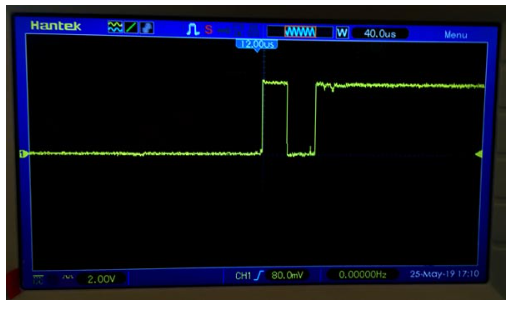

當按鈕彈跳時，您還可以在示波器中看到波形。它顯示了在按鈕切換過程中發生了多少?gòu)椞?

有三種常用的方法來防止電路的開關彈跳。

?硬件消除抖動

?RC消除抖動

?開關脫扣IC

1. 硬件消除抖動

在硬件脫波技術中，我們使用S-R觸發器來防止電路的開關反彈。這是最好的反駁方法。

組件的要求

?Nand Gate IC 74HC00

?撥動開關

?電阻(10k -2nos.)

?電容器(0.1 uf)

?LED

?電路試驗板

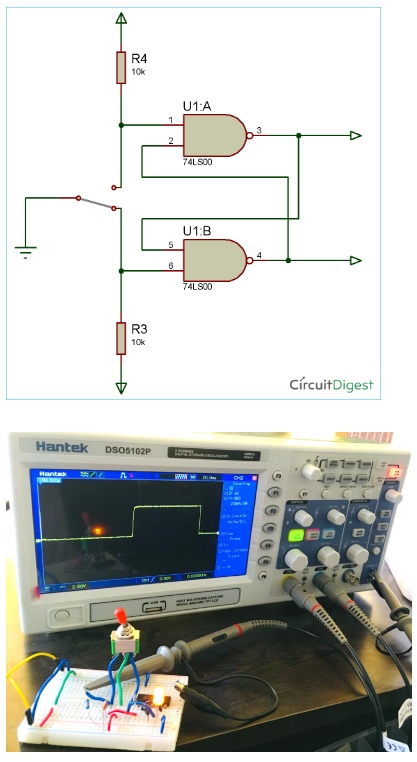

線路圖

硬件脫雜電路的工作原理

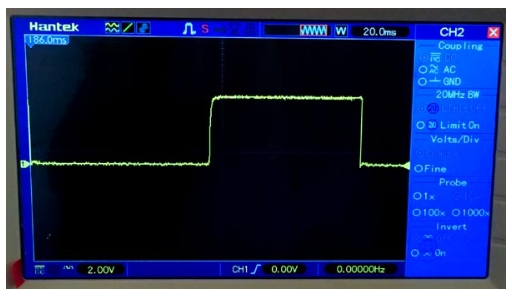

電路由兩個Nand門(74HC00 IC)組成一個SR觸發器。正如您在電路圖中所看到的，每當切換到A側時，輸出邏輯就會得到“HIGH”。在這里，我們使用示波器來檢測彈跳。并且，正如您在下面給出的波形中看到的那樣，邏輯是以輕微的曲線移動而不是彈跳。電路中使用的電阻是上拉電阻。

無論何時，開關在觸點之間移動以產生彈跳，觸發器保持輸出，因?yàn)椤?”從與門的輸出反饋。

2. 電阻-電容消除抖動

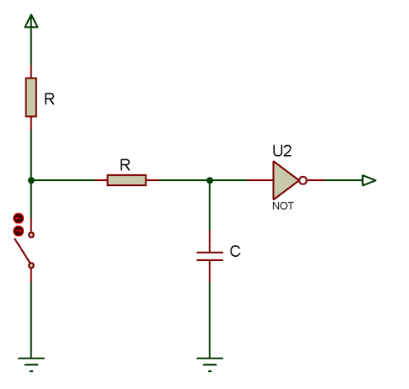

R-C僅由其名稱定義，該電路使用RC網絡保護開關反彈。電路中的電容對開關信號的瞬時變化進行濾波。當開關處于開路狀態時，電容器兩端的電壓保持為零。最初，當開關打開時，電容器通過R1和R2電阻充電。

當開關閉合時，電容器開始放電至零，因此反相施密特觸發器輸入端的電壓為零，因此輸出變?yōu)楦唠娖健?

在彈跳狀態下，電容器停止電壓在Vin，直到它達到Vcc或地。

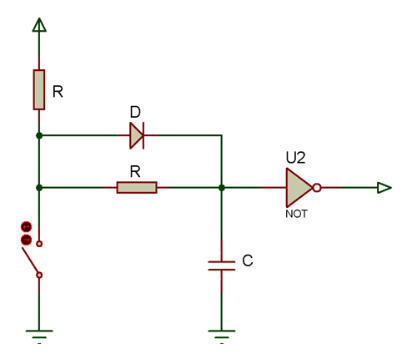

為了提高RC脫殼的速度，我們可以連接一個二極管，如下圖所示。因此，它減少了電容器的充電時間。

3. 開關脫扣IC

市場上有用于開關開啟的ic。一些退出ic是MAX6816， MC14490和LS118。

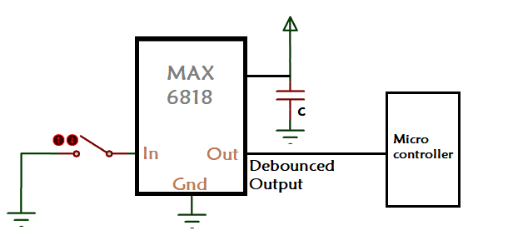

下面是使用MAX6818進行開關脫扣的電路圖。

所以在這里我們學習了按鈕如何創建開關彈跳效果，以及如何通過使用開關脫波電路來防止它。
