在現代世界，我們幾乎在每一個電子產品中都使用電池，從手持手機、數字溫度計、智能手表到電動汽車、飛機、衛星，甚至是在火星上使用的機器人漫游者，其電池續航時間約為700個太陽(火星日)?？梢钥隙ǖ卣f，如果沒有這些電化學存儲裝置，也就是電池的發明，我們所知道的世界就不會存在。有許多不同類型的電池，如鉛酸電池、鎳鎘電池、鋰離子電池等。隨著技術的進步，我們看到鋰空氣電池、固態鋰電池等新型電池的發明，它們具有更高的儲能容量和更高的工作溫度范圍。在之前的文章中，我們已經詳細討論了電池及其工作原理。在本文中，我們將學習如何使用運算放大器設計一個簡單的12V電池充電電平指示器。

盡管電池電量是一個模棱兩可的術語，因為我們不能真正測量電池剩余的電量，除非我們使用電池管理系統進行復雜的計算和測量。但在簡單的應用中，我們沒有這種方法的奢侈，所以我們通常采用簡單的開路電壓電池電平估計方法，這種方法非常適用于鉛酸12V電池，因為它們的放電曲線幾乎是線性的，從13.8V到10.1V，這通常被認為是它的上限和下限。以前，我們還建立了一個基于Arduino的電池電平指示器和多單元電壓監測電路，如果你感興趣，你也可以檢查它們。

在本項目中，我們將借助基于OPAMP的四比較器LM324設計和構建一個12V電池電平指示器，這使我們可以在單個芯片上使用4個基于OPAMP的比較器。我們將測量電池的電壓，并使用LM324 IC將其與預先指定的電壓進行比較，并驅動led顯示我們得到的輸出。讓我們直接開始吧，好嗎?

組件的要求

?LM324四路OPAMP集成電路

?4×LED燈(紅色)

?1×2.5 kΩ電阻器

?5×1 kΩ電阻器

?1×1.6 kΩ電阻器

?4×0.5 kΩ電阻器

?14針I(yè)C座

?PCB螺絲端子

?Perfboard

?焊接設備

LM324四路OPAMP集成電路

LM324是一款四運放集成電路，集成了四個運放，由一個通用電源供電。差分輸入電壓范圍可以等于電源電壓范圍。默認輸入偏置電壓非常低，為2mV量級。工作溫度范圍為0?C至70?C，而最高結溫可達150?C。一般來說，運算放大器可以執行數學運算，并可用于各種配置，如放大器，電壓跟隨器，比較器等。因此，通過在單個IC中使用四個opamp，您將節省空間和電路的復雜性。它可以在-3V至32V的寬電壓范圍內由單個電源供電，這足以在該電路上進行高達24V的電池水平測試。

12V電池電量指示燈電路圖

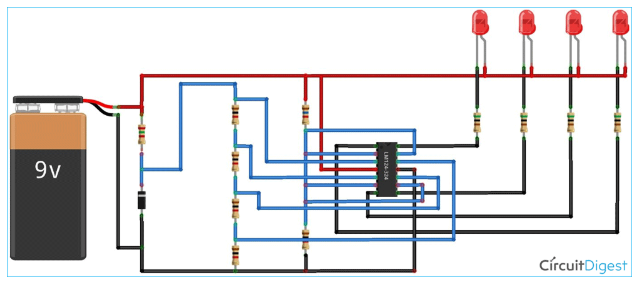

12V電池指示燈使用的完整電路如下所示。我在下面的圖片中使用了一個9V的電池，但假設它是一個12V的電池。

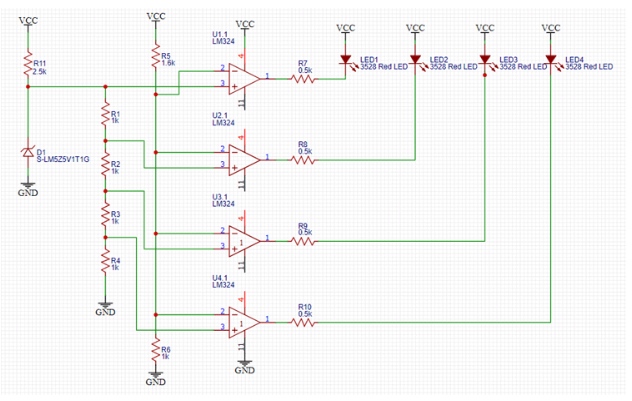

如果你不喜歡圖形電路，你可以查看下圖的原理圖。這里Vcc和接地是必須分別連接到12V電池正極和負極的端子。

現在，讓我們繼續了解電路的工作原理。為了簡單起見，我們可以把電路分成兩個不同的部分。

參考電壓組：

首先，我們需要決定在電路中要測量的電壓水平，然后您可以相應地設計基于電阻的電位分壓器電路。在這個電路中，D2是一個參考齊納二極管，其額定電壓為5.1V 5W，因此它將調節輸出到5.1V。有4個1k電阻串聯到GND上，因此我們將用于與電池電壓進行比較的每個電阻上都會有大約1.25V的下降。用于比較的參考電壓約為5.1V、3.75V、2.5V和1.25V。

此外，還有另一個分壓器電路，我們將使用它來比較電池電壓和連接在齊納上的分壓器給出的電壓。這個分壓器很重要，因為通過配置它的值，您將決定要點亮相應led的電壓點。在本電路中，我們選擇了1.6k電阻和1.0k電阻串聯，以提供2.6的分頻因子。

因此，如果電池的上限為13.8V，則電位分壓器給出的相應電壓將為13.8/2.6=5.3V，大于齊納二極管的第一個參考電壓給出的5.1V，因此，如果電池的電壓為12.5V，即既不完全充電也不完全放電，則所有l(wèi)ed將點亮。那么相應的電壓將是12.5/2.6=4.8V，這意味著它小于5.1V，但大于其他三個參考電壓，所以三個led會亮，一個不會亮。因此，通過這種方式，我們可以確定點亮單個LED的電壓范圍。

比較器和LED組：

在電路的這一部分中，我們只是為不同的電壓水平驅動不同的led。由于IC LM324是基于OPAMP的比較器，因此每當特定OPAMP的非反相端處于比反相端更高的電位時，OPAMP輸出將被拉高至大約VCC電壓水平，這是我們的情況下的電池電壓。這里的LED不會亮，因為在LED的陽極和陰極的電壓是相等的，所以沒有電流會流動。如果反相端子的電壓高于非反相端子的電壓，則OPAMP的輸出將被拉到GND電平，因此LED將亮起，因為它在其兩端具有電位差。

在我們的電路中，我們將每個OPAMP的非反相端子連接到連接在電池上的電位分壓器電路的1kΩ電阻上，反相端子連接到連接在齊納上的電位分壓器的不同電壓電平上。因此，每當電池的分配電壓低于該OPAMP的相應參考電壓時，輸出將被拉高，LED將不亮，如前所述。

挑戰與改進：

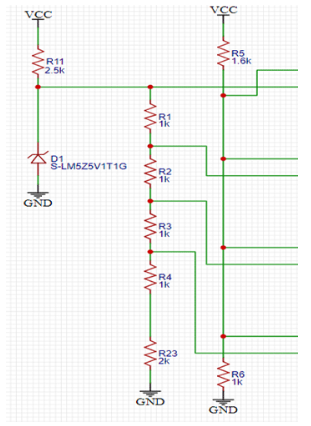

這是近似電池電壓的一種相當粗糙和基本的方法，您可以進一步修改它以讀取您選擇的電壓范圍，并添加一個額外的電阻與連接在5.1V齊納二極管上的電位分壓器串聯，通過這種方式，您可以在較小的范圍內獲得更高的精度，以便您可以在較小的范圍內識別更多的電壓水平，以用于實際應用，如鉛酸電池。

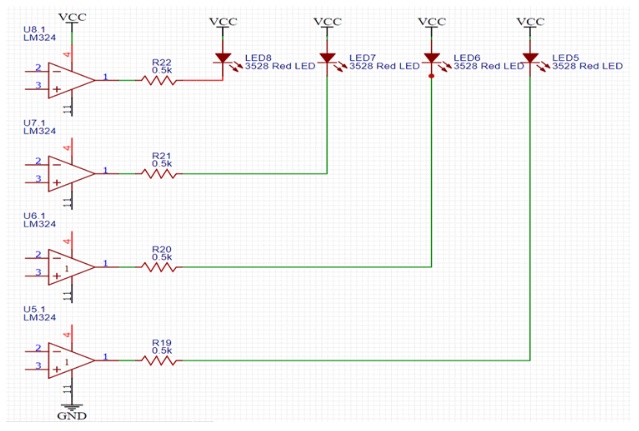

如果你想要一個條形圖，你也可以為不同的電壓水平連接不同顏色的led。為了保持簡單，我在這個電路中只使用了一個LM324，您可以使用n個比較器ic和n個電阻，與參考電壓齊納二極管串聯，您可以有盡可能多的參考電壓進行比較，因為您想要這將進一步提高您的指標的準確性。

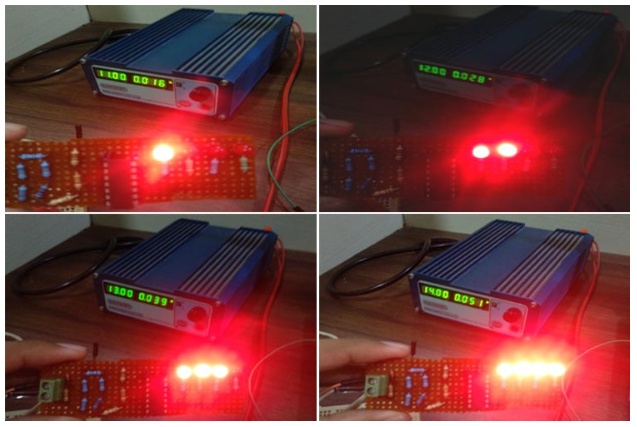

建立和測試我們的12V電池電量指示器

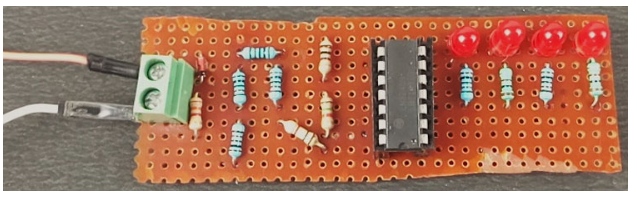

現在我們已經完成了電路的設計，我們需要在穿孔板上制造它。如果您愿意，您也可以先在面包板上測試它，以查看其工作情況并調試您可能在電路中看到的錯誤。如果您想省去將所有組件焊接在一起的麻煩，您還可以在AutoCAD Eagle， EasyEDA或Proteus ARES或任何其他PCB設計軟件上設計自己的PCB。

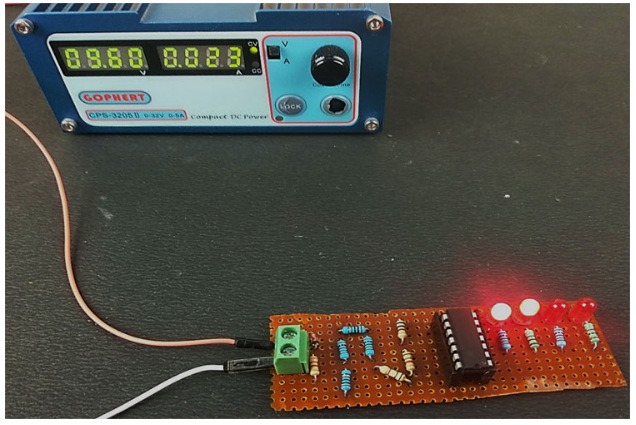

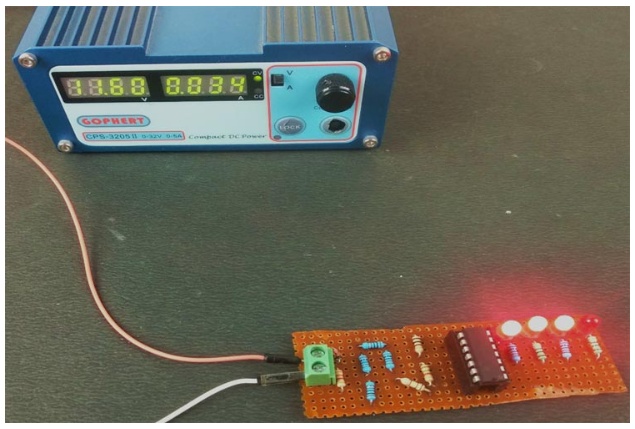

由于LM324可以在從-3V到32V的廣泛電源范圍內工作，您不必?fù)?dān)心為LM324 IC提供任何單獨的電源，因此我們只使用了一對PCB螺釘端子，這將直接連接到電池端子并為整個PCB供電。您可以通過使用此電路檢查從最小5.5V到最大15V的電壓水平。我強烈建議您在齊納的電位分壓器上串聯另一個電阻，并降低每個LED的電壓范圍。

如果您想將電壓測試范圍從12V增加到24V，因為LM324能夠測試高達24V的電池，您只需改變連接在電池上的分壓器的分壓因子，使其與齊納參考電路給出的電壓水平相當，并且將與led連接的電阻加倍，以保護其免受高電流流過它們。
