本文中，小編將對差分放大電路予以介紹，如果你想對差分放大電路的詳細情況有所認識，或者想要增進對差分放大電路的了解程度，不妨請看以下內容哦。

一、差分放大電路的應用

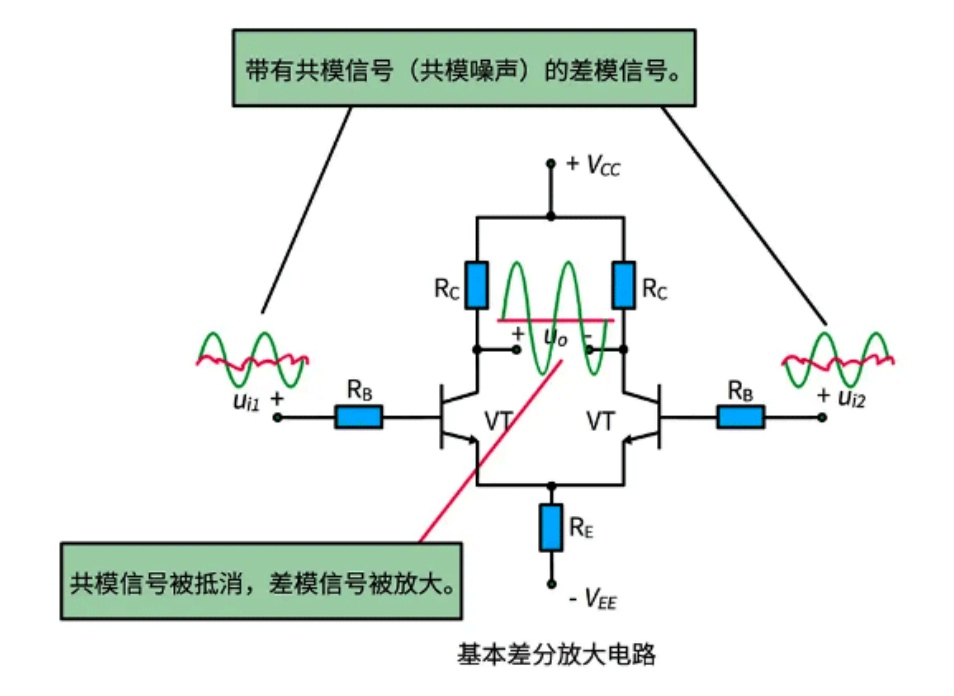

差分放大電路對共模輸入信號有很強的抑制能力，對差模信號卻沒有多大的影響，因此差分放大電路一般做集成運算的輸入級和中間級，可以抑制由外界條件的變化帶給電路的影響，如溫度噪聲等。你可以去找一些集成電路看一下，第一級基本上都是差分放大。

差分放大電路的應用如下。

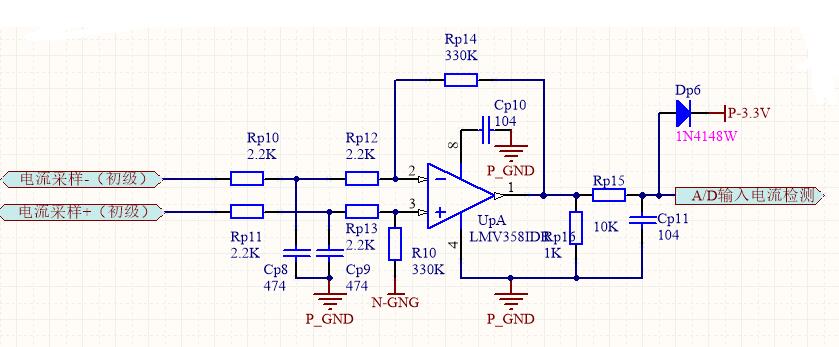

電路一：

用運放做電流采樣，再用單片機AD采集處理。

注：

1、Rp10、Rp11、Cp8、Cp9，是對輸入做的RC濾波，后面的Rp15和Cp11是對輸出做的RC濾波。

2、Rp16是為了防止運放輸出不夠低的現象，電阻的阻值不宜過大過小，根據運放的阻抗選擇。

3、Dp6是為了防止輸出端電壓過高，燒壞CPU的IO口。

4、Rp12=Rp13，Rp14=R10。Vout=Rp14/Rp12*（Vin+-Vin-）。

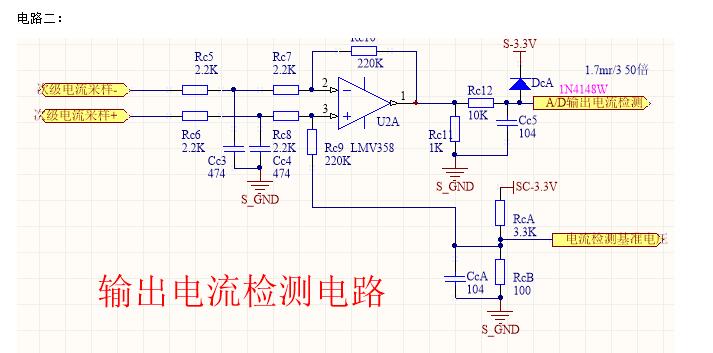

電路二：

注：

差分放大電路不再說了，這個電路是為了避免運放到了輸出低端非線性的問題。

Vout=Rc9/Rc8*（Vin+-Vin-）+基準電壓值。具體的計算過于復雜，不再說明。

二、差分放大電路對共模信號和差模信號的影響

（一）差分放大電路

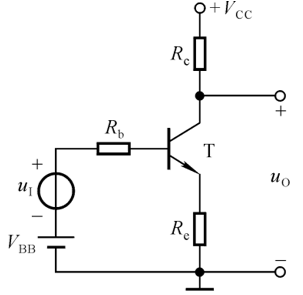

當集電極電流Icq有微小變化時，會在發射極電阻Re上產生壓降，而Re上的壓降又會影響b-e之間的電壓，從而會影響Icq，達到穩定工作點。

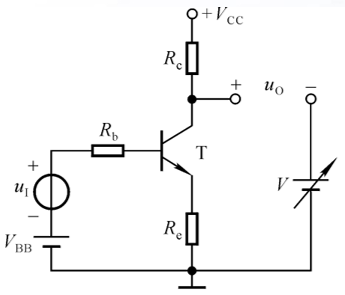

受溫度控制的直流電源

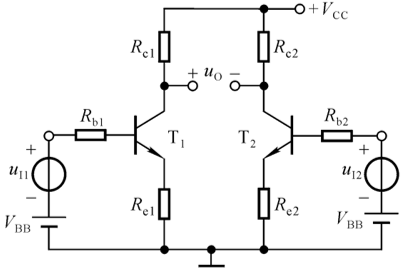

對稱式電路

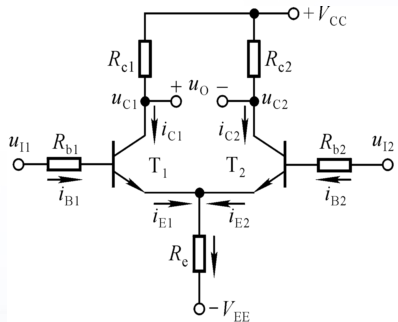

長尾式差分放大電路

（二）對共模信號影響

當電路輸入共模信號時：

一方面：基極電流和集電極電流的變化相等，因此集電極電位的變化也相等，即uC1=uC2。 使得輸出電壓uo=0，即對共模信號不放大。

另一方面：發射極電阻Re對共模信號的負反饋作用，抑制了每只晶體管集電極電流ic的變化，從而抑制集電極電位的變化。

（三）對差模信號影響

當電路輸入差模信號時：

基極電流的變化集電極電流也會跟著相應變化，大小相等，符號相反的電流在Re電阻的節點就會抵消，Re上的電流就不會變，也不會引起反饋。 Re對差模信號來說相當于短路。

輸出電壓：Uo

Uo=UO1-UO2

=VCC-βRciB1-VCC+βRciB1（iB1與iB2大小相等，方向相反）

電壓放大倍數：Avd

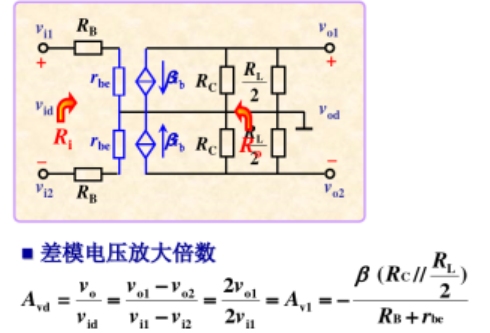

根據差模信號輸入時的微變等效電路

差分放大電路的意義：抑制共模信號，放大差模信號，克服溫漂等。
