函數發生器或波形發生器是電子學的一個組成部分，用于產生各種波形，如正弦波、方波、鋸齒波等。我們已經設計了正弦波產生電路、方波產生電路和鋸齒波產生電路?，F(xiàn)在，在本教程中，我們將向您展示如何使用運算放大器和一些基本組件設計三角形波形發生器電路。

三角波由一個不斷上升的斜率和一個不斷下降的斜率組成，這種波就像一個畫得很差的山脈。

三角波發生器用于各種各樣的晶體管曲線示蹤器，PWM控制器，D類放大器和音調發生器。

部分要求

?1個LM358或類似運放

?3個1K電阻

?1x 10K電阻

?1x 100K電阻

?1x 1nF陶瓷電容器

?1x 1uF電解電容

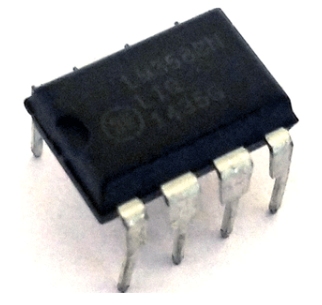

運算放大器LM358

運算放大器也被稱為電壓比較器。當非反相輸入電壓(+)高于反相輸入電壓(-)時，比較器輸出為高。如果反相端電壓(-)高于非反相端電壓(+)，則輸出為LOW。點擊這里了解更多運算放大器的工作原理。

LM358是一款雙低噪聲運算放大器，內部有兩個獨立的電壓比較器。這是一款通用運放，可配置為比較器、夏季、積分器、放大器、微分器、反相模式、非反相模式等多種模式。要了解LM358的更多信息，請通過LM358作為放大器和比較器的各種電路

線路圖

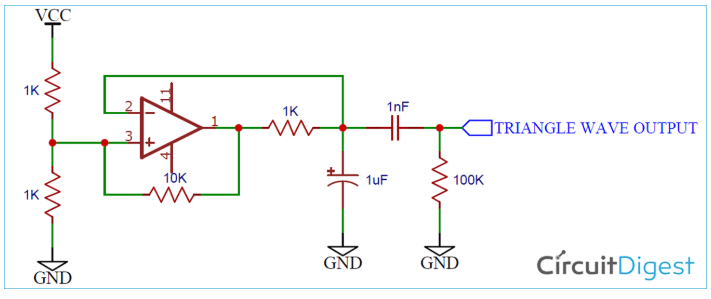

運算放大器三角波發生器原理圖如下：

三角波發生器的工作原理

這個電路是一個使用單個運算放大器作為比較器的弛豫振蕩器的簡單例子。

首先，讓我們假設電容器放電。這使得反相輸入的電壓低于非反相輸入，這是電阻分壓器供電電壓的一半。

輸出高，直到電容電壓超過電源電壓的一半，此時反相輸入電壓大于非反相輸入電壓。然后輸出變低，使電容器放電。與此同時，10K電阻作為滯后-當輸出變低時，分壓器的底部腿現在有一個1K和一個10K并聯，這降低了總電阻并降低了參考電壓。

遲滯電阻和電阻分壓器的值可以改變以增加或減少頻率。

然后將運放的輸出進行交流耦合，以產生具有相等正負擺幅的信號。這個信號很容易被放大。

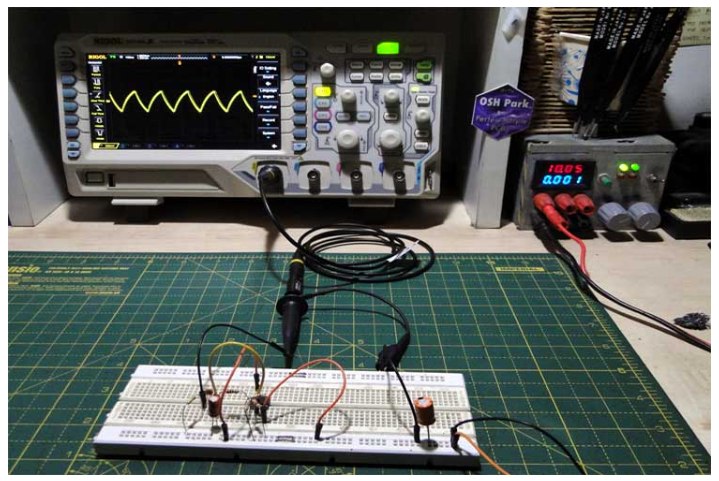

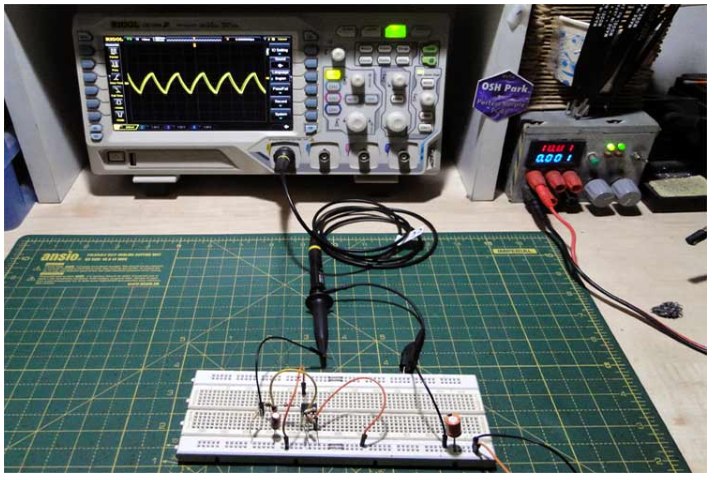

因此，這就是如何使用單個運算放大器和幾個分立元件構建一個簡單的三角波發生器。
