一、三極管的參數指標

1、增益（hFE）

三極管的增益（hFE）是指集電電流與基極電流之比，也就是輸出電流與輸入電流之比。增益越高，則輸出電流與輸入電流之比越大，放大效果越好。三極管的增益一般在幾十到幾千之間，不同型號的三極管增益值也有所不同。

2、最大耗散功率（PD）

最大耗散功率是指三極管在長時間工作狀態下所能承受的最大功率，一般用單位是瓦特（W）來表示。如果超過最大耗散功率，則可能會導致三極管灼燒，甚至損壞。因此，選擇三極管時要注意其最大耗散功率。

3、最大電壓（VCEO）

最大電壓是指三極管在工作時所能承受的最大電壓，一般用單位伏特（V）來表示。如果超過最大電壓，則可能會導致三極管擊穿，甚至損壞。因此，選擇三極管時要注意其最大電壓。

4、最大電流（IC）

最大電流是指三極管在工作時所能承受的最大電流，一般用單位安培（A）來表示。如果超過最大電流，則可能會導致三極管過熱，甚至損壞。因此，選擇三極管時要注意其最大電流。

二、三極管應用之電流鏡

今天給大家介紹一種電路中常用的三極管應用--電流鏡。

從名字而言就知道應該是和電流鏡像有關的電路。

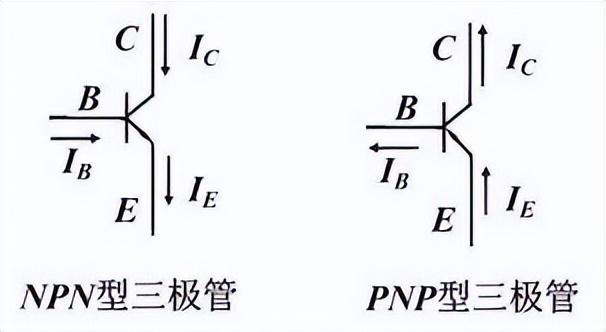

上一篇文章里提到了在放大區，三極管基極電流Ib和集電極電流Ic，滿足以下關系：

β是三極管的放大系數，這個系數會隨著溫度的變化而變化，進而Ic的電流也會隨著變化。所以說你想直接用三極管作為電流源可能有點不現實。那么就有了今天的電流鏡電路：

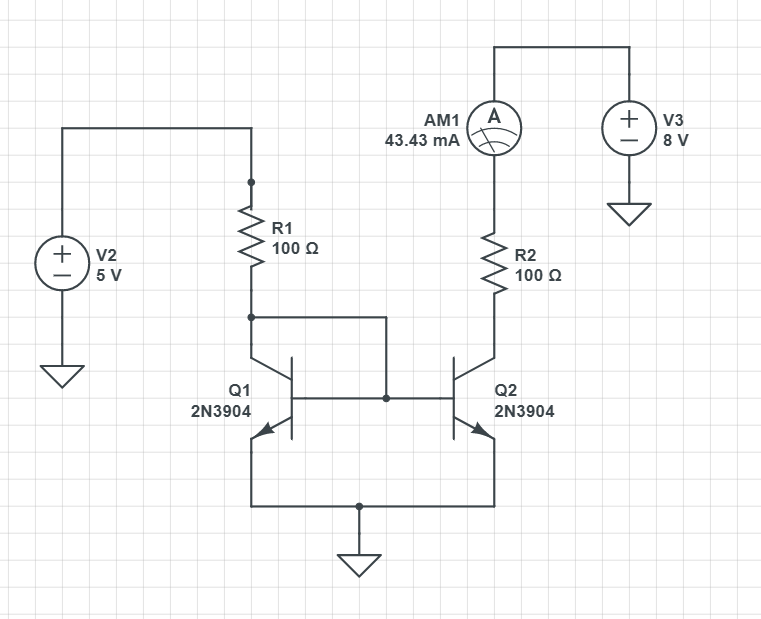

兩個NPN三極管Q1 和 Q2 基極連接在一起。共射極接地。

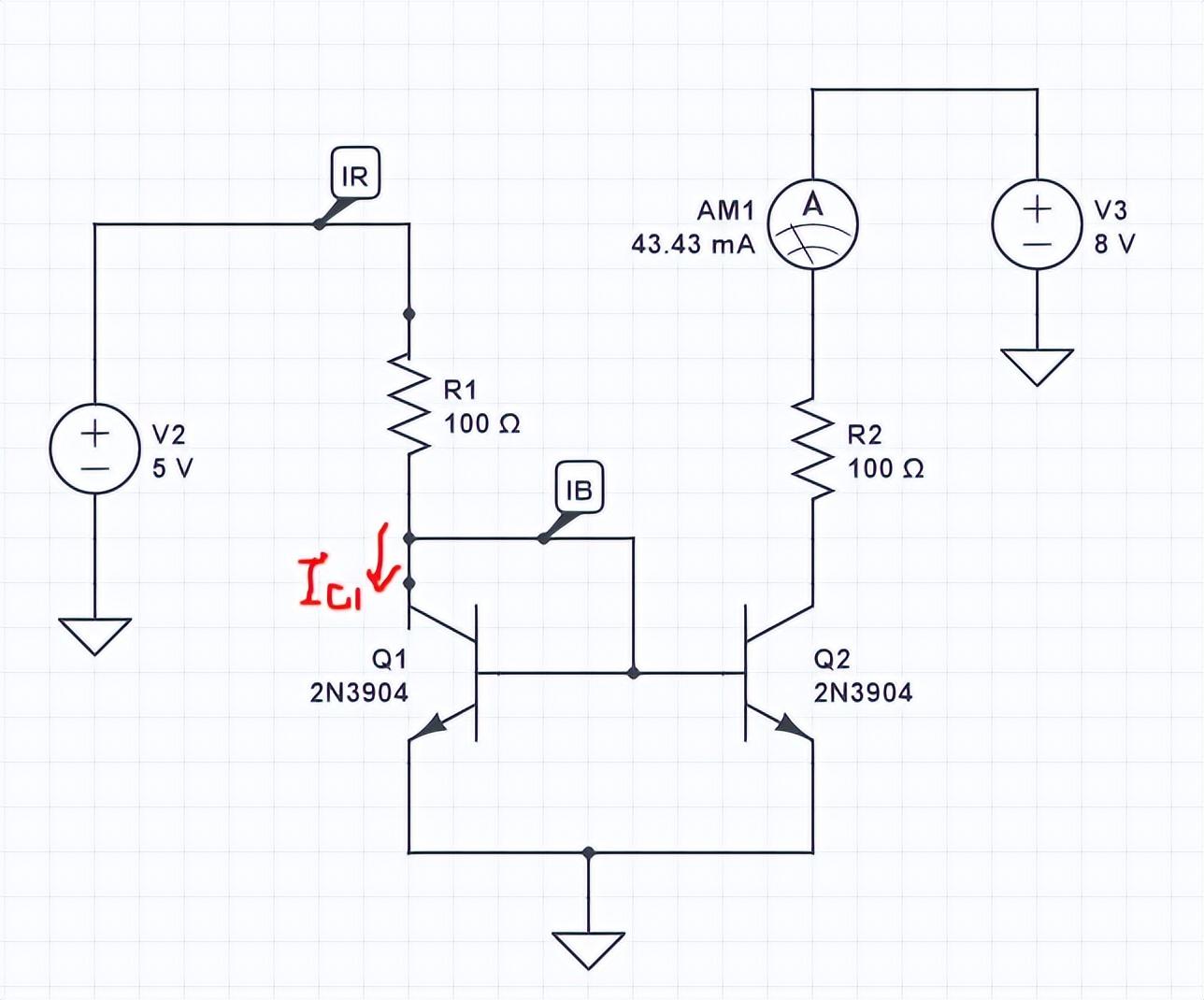

其中IR=Ic1+IB。

由于三極管Q1和Q2的BE都是對地，所以他們的電壓相等，又加上Q1和Q2是完全相同的兩個三極管，他們的參數也完全相同。

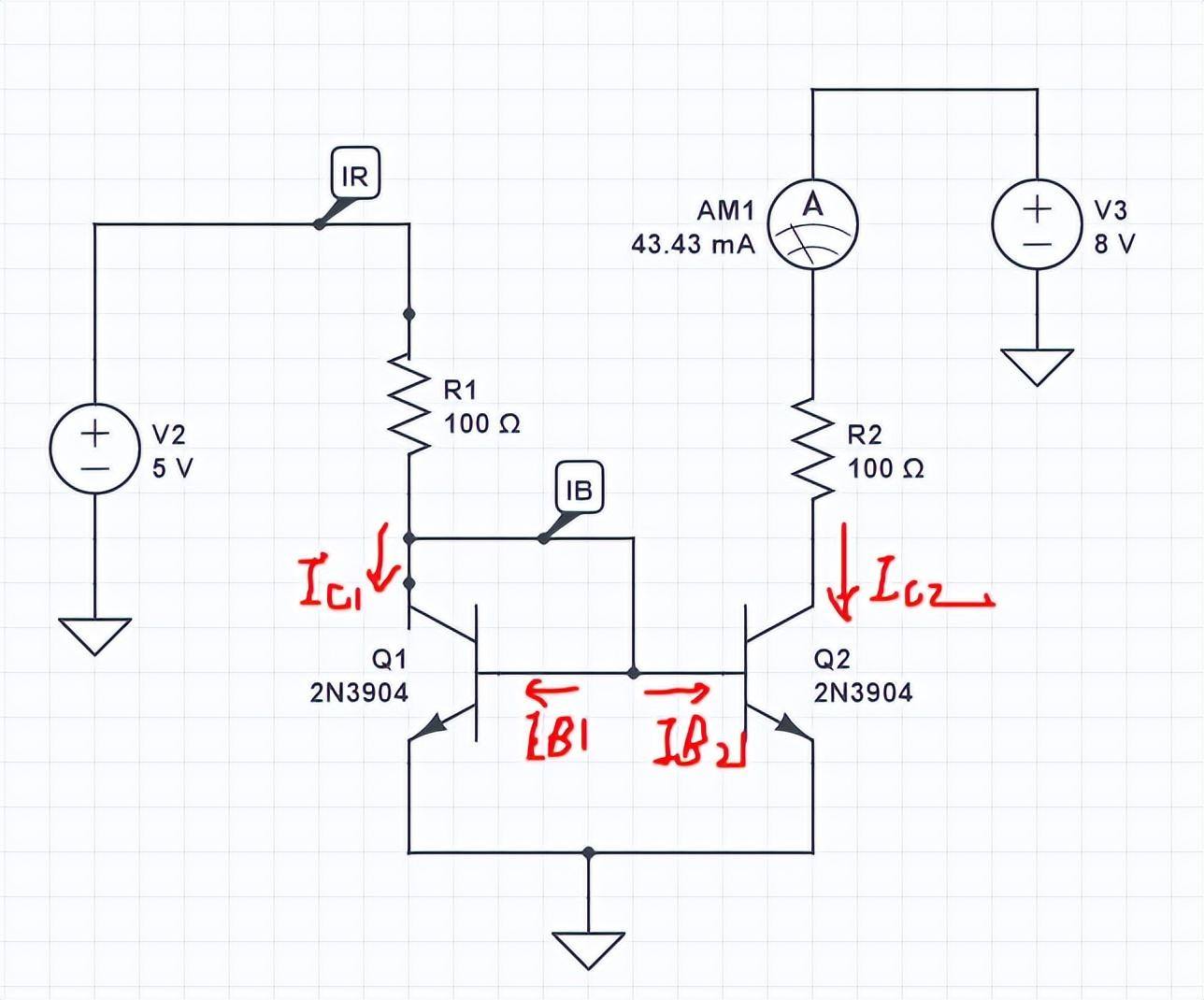

則有IB=Ib1+Ib2. 且Ib1=Ib2.

這里就用到了三極管放大倍數的特性，或者說三極管的集電極電流Ic是由Ib來控制的。

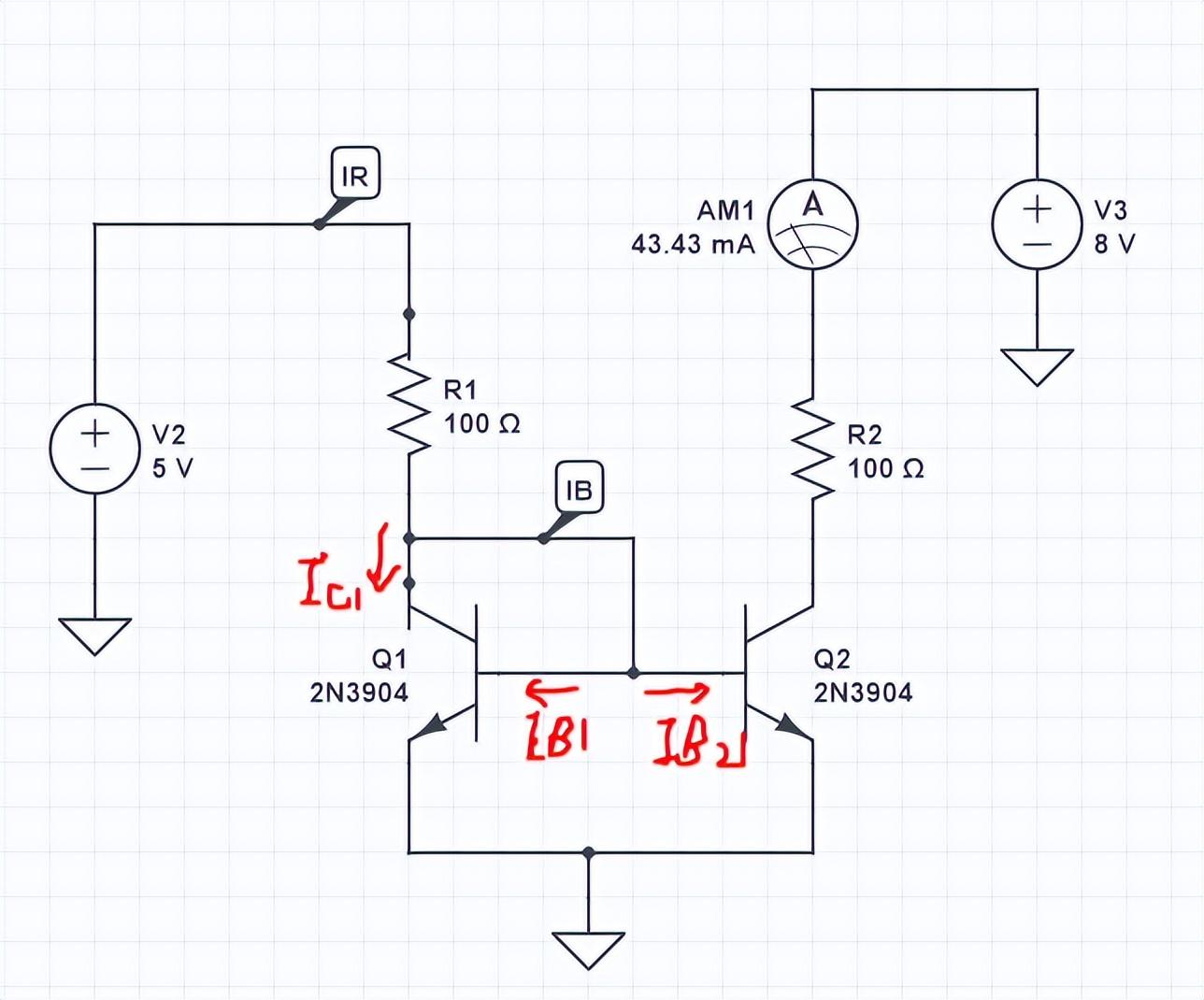

那么到這里呢，非常的明顯，Ib1和Ib2相等，三極管完全相同，則Ic1=Ic2.

到這還不算完，最關鍵的是他們的電流。

假設β等于100.

那么IR=Ic1+Ib1， Ic1=100*Ib1.

也就是說 IR=101*Ib1.

可以給一個粗略的結論：IR基本上約等于Ic1

至此，電流鏡電路的原理基本到此結束，可以說控制電阻R1的阻值，就可以控制流過R2的電流。讓我們來證明一下。

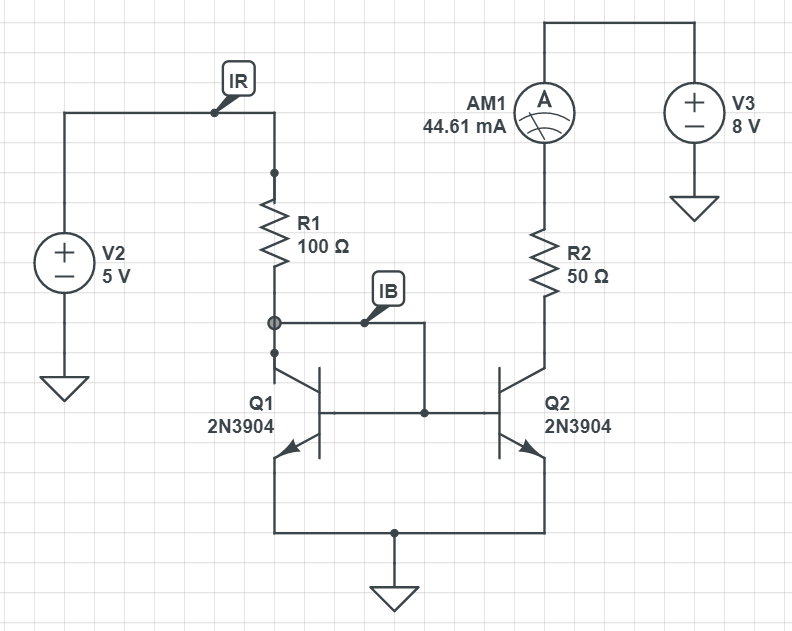

現在根據電流表AM1的讀數，電流為43.43mA，我們改變右側電阻R2到50歐姆。

看到流過電流表示數是44.61mA，還是非常接近更改之前的讀數。
