一、負反饋

1、負反饋的工作原理

負反饋的實現：在放大電路中，負反饋的實現通常通過在輸出端和輸入端之間引入一個反饋網絡來實現。反饋網絡可以是一個電阻、電容或者電感等元件。

負反饋的傳遞函數：負反饋的傳遞函數可以通過開環增益和反饋系數來計算。開環增益是指放大電路在沒有負反饋的情況下的增益，而反饋系數是指反饋信號與輸入信號的比值。

負反饋的穩定性條件：為了保證放大電路的穩定性，負反饋的傳遞函數必須滿足一定的條件，即相位裕度和增益裕度。

2、負反饋的優點

降低非線性失真：負反饋可以有效地抑制放大電路的非線性失真，提高放大電路的線性度。

提高穩定性：負反饋可以減小放大電路的增益波動，提高放大電路的穩定性。

擴展帶寬：負反饋可以增加放大電路的帶寬，提高放大電路的頻率響應。

減小噪聲：負反饋可以減小放大電路的噪聲，提高放大電路的信噪比。

減小溫度漂移：負反饋可以減小放大電路的溫度漂移，提高放大電路的可靠性。

3、負反饋的缺點

降低增益：引入負反饋會降低放大電路的增益。

引入相位失真：在某些情況下，負反饋可能會引入相位失真。

增加電路復雜度：引入負反饋會增加放大電路的復雜度，增加設計和調試的難度。

二、晶體管負反饋放大電路放大倍數的推導

我們假設的電路在沒有負反饋的時候，電路增益為A(也稱為開環增益，或者裸增益，等于各極增益的乘積)。實際放大倍數Av可以表示為：

這個公式可以推導出來，但推導的過程沒有這么重要，我簡單記錄在這里，不理解也沒有關系，因為后邊使用到運算放大器的時候，“虛斷”與“虛短”結合，即便不理解推導過程也不影響使用。

以下的所有推導過程都只考慮交流通路，因為放大的本來就是交流信號。

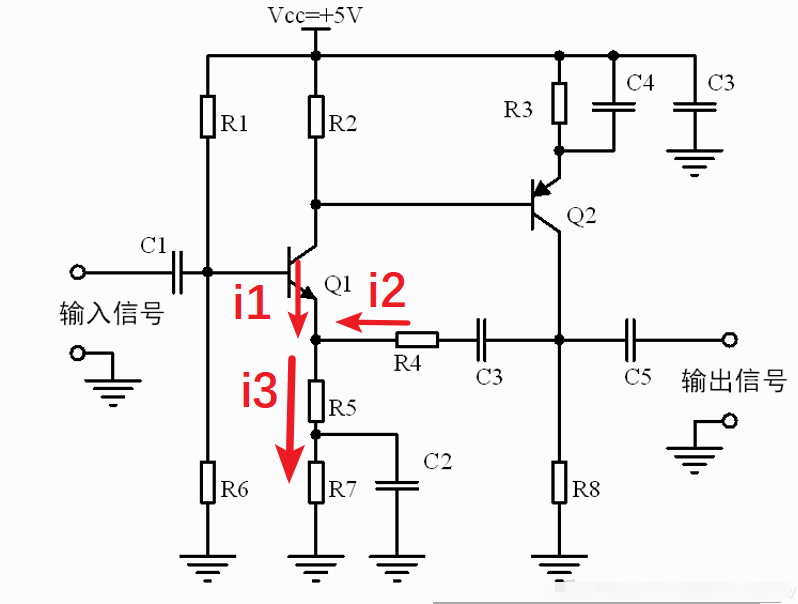

設輸入信號Vi，輸出信號為Vo，開環增益為A，實際增益為Av，其中 Av= Vo/Vi

分析R4與R5的連接點，電流的關系

電阻R4是反饋電阻，流過R4的電流i2可以表示為：

流過R5的電流i3可以表示為：

對于R4與R5連接點的電流情況分析，可知：

i1的理解比較麻煩，要假設電路是開環工作，沒有負反饋，當輸出電壓為Vo的時候，應該輸入的電壓為Vi’。

Vi’=Vo/A

這個假想的輸入電壓在到達R4與R5的連接點的時候，感受到的電阻就是R4//R5

i1=(Vo/A)/(R4×R5/(R4+R5))

所以

Vi/R5=(Vo-Vi)/R4+(Vo/A)×((R4+R5)/(R4×R5))

整理成Vo/Vi的格式得到：

實用的放大倍數公式

R4是反饋電阻，令β=R5/(R4+R5)，那么放大倍數可以表示為：

β表示有多少輸出返回到了輸入，稱為反饋率。上述公式是非常重要的一個公式，不僅適用于此處的晶體管負反饋放大，也??能夠應用到運算放大器中。如果認為開環增益A非常大，那么反饋率幾乎就是放大倍數的倒數：

注意，前提是開環增益A非常大。因此電路設計中，要時刻注意，想辦法讓開環增益盡可能的大一些。

不難看出，省略的是上述公式中的i1，因為A很大，Vo一定，所以Vi’很小，所以就把i1忽略了。這也是使用運放芯片時所謂的“虛斷”。認為由于i1這個電流太小所以忽略。
