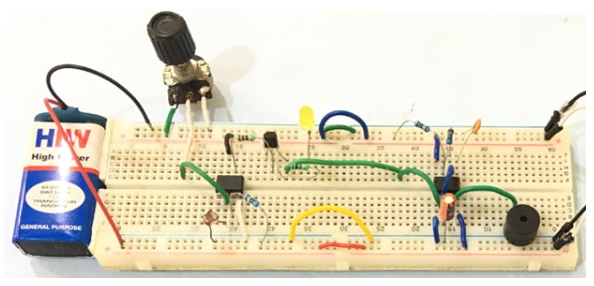

光柵欄電路用于檢測在特定區域內是否存在任何人或物體。光柵欄電路的檢測范圍約為1.5 ~ 3米。使用LDR和運算放大器設計電路非常簡單。這種便攜式電路可以與常用的9V電池一起順利工作，蜂鳴器產生的報警聲音足夠大，可以檢測到人，車輛或物體的存在。

這種安全系統也可以通過使用其他傳感器而不是使用LDR來構建，例如：

?基于PIR的防盜報警電路

?基于IR的安全告警

?激光安全報警電路

?采用霍爾傳感器的磁門報警電路

組件的要求

?LM741運算放大器IC

?555定時器IC

?BC557 - PNP晶體管

?LDR

?電阻(210、1K、5.7K、100k、1M)

?電容器(0.1uf, 10uf)

?電位器- 100K

?蜂鳴器

?LED

?電池- 9V

?電路試驗板

LDR

LDR是光相關電阻。ldr由半導體材料制成，使其具有光敏特性。鎘的種類很多，但有一種材料最受歡迎，那就是硫化鎘。這些ldr或光電阻的工作原理是“光導電性”。這個原理說的是，每當光照射到LDR表面(在這種情況下)元件的電導增加，換句話說，當光照射到LDR表面時，LDR的電阻下降。LDR電阻降低的這一特性之所以能夠?qū)崿F(xiàn)，是因?yàn)樗潜砻媸褂玫陌雽?dǎo)體材料的特性。

我們之前已經制作了許多使用LDR的電路，這些電路使用LDR來根據需要自動控制燈光。

555定時器IC

定時器集成電路是電子器件中應用最廣泛的集成電路之一，特別是用于觸發。要了解更多有關它的信息，請遵循我們的各種555定時器電路。在這里，我們使用555定時器IC在穩定模式下創建蜂鳴器的蜂鳴聲。下面我們解釋了555定時器IC在穩定模式下工作時的每個引腳的行為。

引腳1。接地：該引腳應與地相連。

引腳2。觸發：觸發引腳從比較器2的負輸入拖動。下比較器輸出連接到觸發器的SET引腳。該引腳上的負脈沖(< Vcc/3)設置觸發器并輸出高電平。

引腳3。輸出：此引腳也無特殊功能。這是連接Load的輸出引腳。它可以用作源或匯，驅動高達200mA的電流。

引腳4。復位：定時器芯片中有一個觸發器。復位引腳直接連接觸發器的MR (Master Reset)。這是一個有效的低引腳，通常連接到VCC，以防止意外復位。

引腳5?？刂埔_：控制引腳從比較器1的負輸入引腳連接。輸出脈沖寬度可以通過在該引腳上施加電壓來控制，而不考慮RC網絡。通常這個引腳是用電容(0.01uF)拉下來的，以避免不必要的噪聲干擾工作。

引腳6。THRESHOLD：閾值引腳電壓決定定時器觸發器何時復位。閾值引腳取自上比較器的正輸入。如果控制引腳斷開，則等于或大于VCC*(2/3)的電壓將復位觸發器。所以輸出變低。

引腳7。放電：這個引腳來自晶體管的開路集電極。由于晶體管(在其上的放電引腳被采取，Q1)得到了它的基地連接到Qbar。每當輸出變低或觸發器復位時，放電引腳被拉到地，電容器放電。

引腳8。電源或VCC：連接正電壓(+3.6v至+15v)。

線路圖

上面顯示了帶有報警的自動圍欄照明的完整電路圖。LDR面向入口放置，電位器用于調節器件的靈敏度。您也可以在電池的負引腳和LDR的接地引腳之間添加一個開關來手動控制該安全系統。

光柵電路的工作原理

這里，運算放大器IC用作電壓比較器，555定時器IC置于不穩定模式。LDR和電位器正在創建一個分壓器電路。該分頻電路的輸出將根據落在LDR上的光的強度而變化。分頻器連接運算放大器IC的反相引腳，非反相引腳通過5.7 khm電阻與電源連接，因此非反相處的電壓值是固定的。您可以用10K電位器替換此電阻器，以根據要求調整電壓。

我們可以通過與LDR串聯的電位器VR1來調節器件的靈敏度。當非反相輸入電壓大于或等于參考電壓時，運算放大器IC輸出(引腳6)的輸出(引腳6)變?yōu)镠IGH。通過遵循各種基于運算放大器的電路，了解有關運算放大器工作的更多信息。

根據電路圖，當LDR檢測到任何活動時，運算放大器IC的輸出變?yōu)長OW， PNP晶體管T1開始導通。因此，LED開始發光，555定時器IC被觸發。在這里，555定時器IC處于穩定模式，R3， R5和C1提供預設的時間延遲。

因此，每當有人或物體進入禁區時，LDR就會感應到他的影子，電路就會觸發警報。
