每個模擬設計人員的噩夢都是處理電路中的噪聲。當涉及到開關電路或音頻放大器或頻率信號電路時，電路很有可能受到噪聲信號的影響。在許多從電路中去除噪聲的方法中，最常用的一種稱為濾波電路。顧名思義，該電路將從實際信號中濾除不需要的信號(噪聲)。濾波電路有很多種，但最常用和最有效的一種是帶通濾波器，它可以很容易地使用一對電阻和電容來構建。因此，在本教程中，我們將學習這個帶通濾波器，其背后的理論以及如何在實際電路中使用它。

什么是帶通濾波器?

帶通濾波電路/器件只允許一組預先定義的頻率通過。它將過濾所有低于設定值和高于設定值的頻率。它是高通濾波器和低通濾波器的組合。只允許高于它的頻率的濾波器稱為高通濾波器，只允許低于它的頻率的濾波器稱為低通濾波器。通過級聯高通和低通濾波器可以得到帶通濾波器。它在音頻放大電路和無線收發器中有廣泛的應用，揚聲器只能播放所需的一組頻率，而忽略其他頻率。

有兩種類型的帶通濾波器。如果電路涉及某種外部電源(有源器件)，如晶體管等，那么該電路被稱為有源帶通濾波器，如果電路不涉及任何有源元件，只包括無源元件，如電阻，電容和電感，那么該電路被稱為無源帶通濾波器。在本文中，我們將更多地討論無源帶通濾波器。除了這種分類之外，本文還將簡要介紹過濾器可以分類的其他方面。

帶通濾波電路

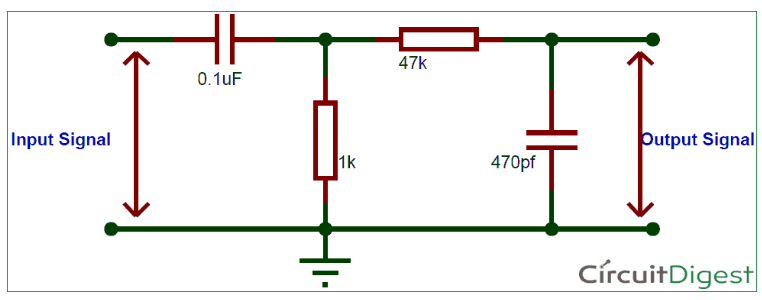

如前所述，我們將討論使用電阻和電容構建的無源帶通濾波器。它是高通濾波器和低通濾波器的組合。一個簡單的無源帶通濾波器的示例電路圖如下所示。

電路的前半部分是一個高通濾波器，它過濾低頻，只允許高于設定的高截止頻率(fcHIGH)的頻率。這個高截止頻率的值可以用公式計算

電路的后半部分是低通濾波電路，它濾波較高的頻率，只允許低于設定的低截止頻率的頻率。低截止頻率的值可以用公式計算

這種類型的濾波器電路被稱為二階濾波器，因為它有兩個電阻和兩個電容器。帶通濾波器可以是二階濾波器或更高階濾波器，因為電路的正常工作需要至少兩個電阻和電容?，F(xiàn)在，當輸入信號頻率提供給這個濾波器時，它輸出的頻率高于flowlow，低于fcHIGH。換句話說，輸出頻率可以由fcHIGH- flow給出，位于該區域之間的頻率稱為帶寬。因此，濾波器的帶寬可以通過

帶通濾波器的頻率響應

頻率響應，即二階無源帶通濾波器的波德圖曲線如下所示。

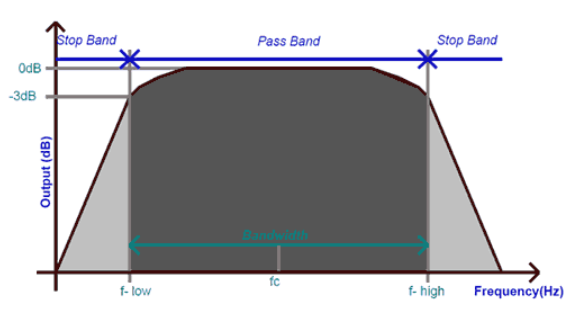

該圖表是根據輸入頻率(x軸)和輸出分貝(y軸)繪制的。當輸入頻率低于較低的截止頻率(f-low)時，輸出保持小于-3dB，當它超過該頻率時，輸出達到最大值并保持在那里，直到頻率超過較高的截止頻率(f-high)。輸出增益保持最大的峰值稱為諧振頻率。它只是上截止頻率和下截止頻率的幾何平均值。計算公式如下所示

低截止頻率和高截止頻率之間的距離稱為帶寬。因此，只有當輸入頻率在帶寬限制內時才允許通過。

帶通濾波器的實際例子

讓我們構造一個簡單的帶通濾波器來過濾出一組特定的頻率，并檢查它是如何工作的。我在本教程中使用的實驗設置如下所示

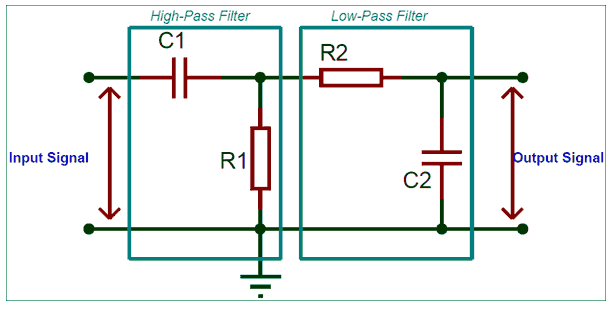

正如您所看到的，高通濾波器是使用電容器0.1uF (C1)和電阻1K (R1)構建的。所以這個電路較高的截止頻率是

低通濾波器使用電容470pF (C2)和電阻87K (R2)構建。該電路的下截止頻率可以計算如下

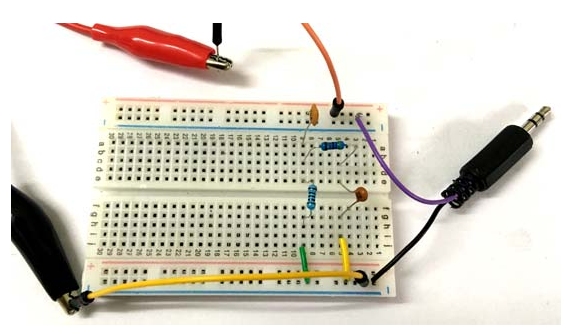

從上面的計算中，我們可以推斷電路只允許頻率在1577 Hz到7280 Hz的范圍內，任何小于或大于這個范圍的頻率都將被我們的帶通濾波器濾除。讓我們通過在面包板上構建電路來檢查是否同樣有效。我的測試設置如下所示

為了測試該電路，我們需要一個函數發生器來產生頻率可控的信號。因為我沒有，所以我決定用我的手機，它有一個android應用程序，可以通過我的3.5毫米耳機孔產生所需的頻率。這個信號然后作為輸入頻率給電路使用插孔如上所示。

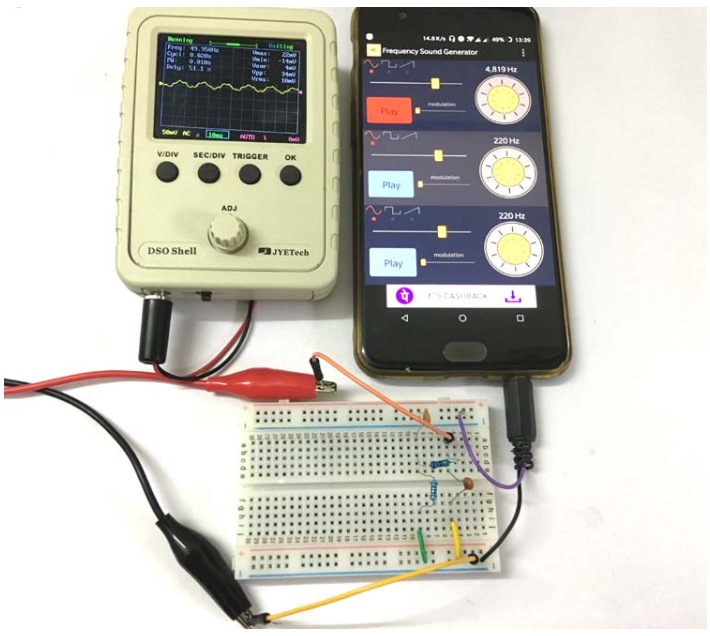

為了檢查應用的依賴性，我使用示波器測量輸入信號的頻率，發現產生頻率有責任。下圖顯示了我手機上的應用程序，它產生大約4,819 Hz的輸入頻率，連接到它的范圍顯示信號并測量4.816 KHz的頻率，這是完美的。

現在，我們可以將示波器連接到電路的輸出信號上，并改變輸入頻率。該電路將允許在1500到7000之間的所有頻率顯示在示波器上，而其他頻率將被濾除或噪聲。還要記住，這個電路只是為了理解目的，因此在實際應用之前要進行改進。此外，由于電路是在面包板上構建的，輸出信號可能會拾取一些噪聲，將電容器盡可能靠近并減少其引線的長度以減少問題。
