當信號突然從基值變?yōu)楦咧?，一段時間后又從高值變?yōu)榛禃r。它被稱為脈沖信號。

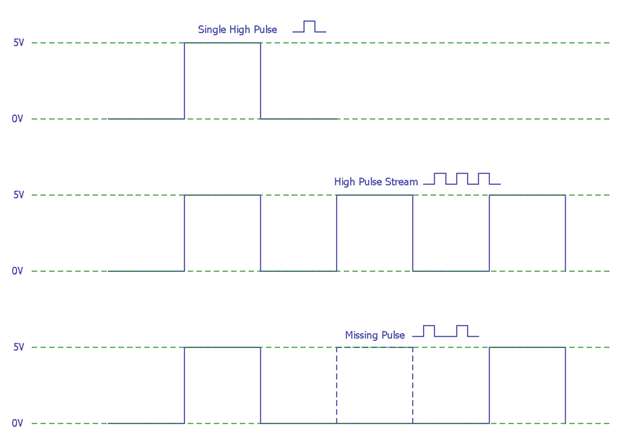

在上圖中，第一個波形顯示了一個脈沖，其中信號在短時間內從0到5v(低到高)和5v到0(高到低)變化。第二個波形顯示了信號線上的5伏脈沖流?，F(xiàn)在，當脈沖鏈中某些脈沖在預定義的間隔時間內沒有出現時，就需要一個缺失脈沖檢測電路來檢測這些缺失脈沖。該檢測器電路能夠提供缺失脈沖通知。圖像中顯示的最后一個波形是一個缺失的脈沖信號。

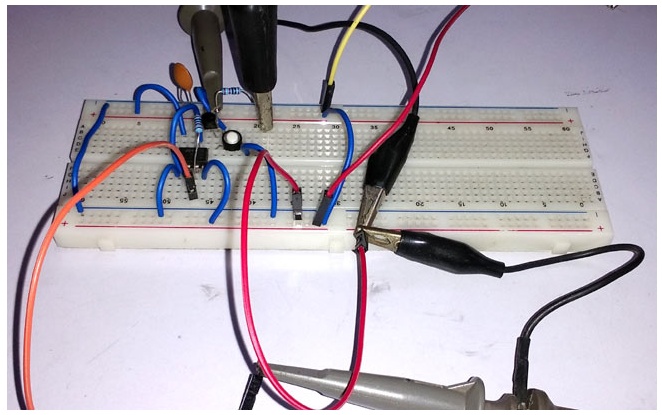

在這里，我們將構建一個簡單的缺失脈沖檢測器電路與幾個組件。

所需的組件

1. 電路試驗板

2. 555定時器IC

3. 2個10k電阻

4. BC337 NPN雙極結晶體管

5. 用于連接面包板的單股電線。

6. 0.01uF陶瓷圓盤電容器

7. 0.1uF陶瓷圓盤電容器

8.電壓源為12伏/ 500毫安(可使用適配器)

我們需要一些其他的東西來測試缺失脈沖檢測器電路：

1.任何一種按鈕(在這個項目中，觸覺開關是用來中斷輸入脈沖的。)

2.提供連續和穩定脈沖的源。

它可以是一個函數發生器，也可以是任何一種方波或三角波源。

3.用示波器測量輸出。

555定時器IC

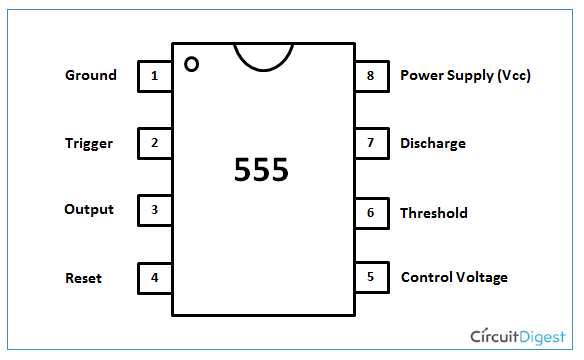

555定時器IC是一個經典的定時器IC，可用于多種定時相關的應用，查看所有的555定時器電路在這里。這是一個8引腳IC。555定時器IC的引腳圖如下圖所示。

BC337 NPN晶體管

晶體管BC337是一個NPN雙極結晶體管。這里沒有必要特別使用這個晶體管，任何NPN晶體管都可以使用。晶體管BC337由3個引腳、基極、發射極和集電極組成，如下圖所示：

線路圖

缺失脈沖檢測器電路原理圖如下：

這里的輸入通過一個10k電阻連接到BC337晶體管的基極。555定時器IC連接也顯示在原理圖中。電容C1與晶體管T1并聯連接。開關SW1用于測試目的，并提供遺漏的脈沖。

缺失脈沖檢測電路的工作原理

555定時器iC配置為單穩態脈沖發生器。555 IC需要RC振蕩器來產生脈沖，該脈沖由電阻R2和電容器C1形成。R2和C1的值決定了單穩態模式下的時間周期。晶體管BC337橫跨電容器C1連接。輸入信號直接連接到定時器IC 555的觸發引腳，也通過使用單個10k基極電阻連接到晶體管。

當輸入信號不提供任何缺失脈沖時，定時器IC 555在輸出端提供方波。

現在一個缺失的脈沖到達，晶體管T1接通，當電容C1連接在晶體管上時，它被BC337放電。在此放電時間內，RC振蕩器無法為IC 555提供完美的定時間隔。因此，產量仍然很高。

電阻R2和電容C1的值提供電路的定時控制。

缺失脈沖檢測器電路的檢測

為了測試電路，需要一個提供連續脈沖的信號源。這里，示波器的校準點用于輸入信號源的目的。

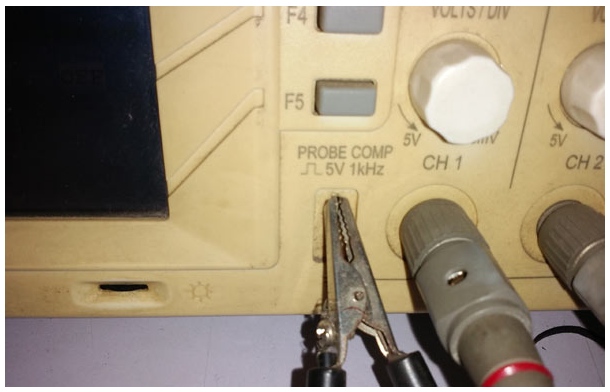

在上圖中，顯示了示波器的校準點，提供5伏振幅的1Khz方波。

為了中斷或錯過輸入脈沖，使用一個觸覺開關，該開關連接到晶體管BC337基極和地。

當觸覺開關被按下時，BC337晶體管的底座與地發生短路。因此，晶體管關閉，電容器C1充電。

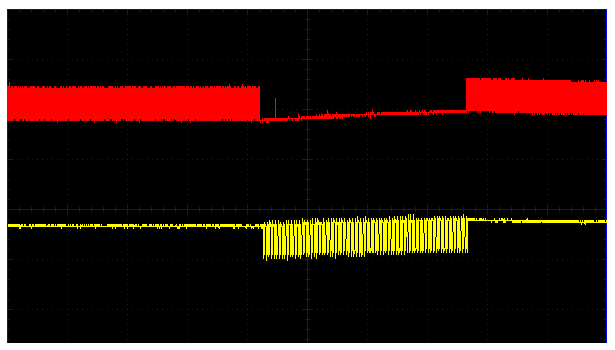

在上圖中，示波器提供兩個信號，紅色為輸入，黃色為輸出。當按下開關時，脈沖丟失，電路在丟失的脈沖時間持續時間內提供方波。

應用程序

缺失脈沖產生電路是經典555定時器IC的一個很好的應用，它可以觸發報警或通知用戶在某些過程中有一些暫?；蛑袛?。

1. 許多電子風扇系統在運行過程中提供連續脈沖。這個電路可以很容易地確定和觸發警報，如果風扇已經停止或不工作，因為它應該是。

2. 在醫療領域，缺失脈沖檢測電路與心跳監測設備一起使用。這可能會提醒醫生注意心跳異常。

3. 這種電路在檢測交流電源的損耗時也非常有用。

4. 也可用于各種信號源測量相關操作中的半波或全波檢測。

5. 在需要快速檢測的工業領域，可以使用缺失脈沖檢測器。

本文編譯自circuitdigest
