開關電源的功耗包括由半導體開關、磁性元件和布線等的寄生電阻所產生的固定損耗以及進行開關操作時的開關損耗。對于固定損耗，由于它主要取決于元件自身的特性，因此需要通過元件技術的改進來予以抑制。在磁性元件方面，對于兼顧了集膚效應和鄰近導線效應的低損耗繞線方法的研究由來已久。為了降低源自變壓器漏感的開關浪涌所引起的開關損耗，開發出了具有浪涌能量再生功能的緩沖電路等新型電路技術。

如何提高隔離式電源的效率?

在大多數降壓調節器的典型應用中，使用有源開關而非肖特基二極管是標準做法。這樣能大大提高轉換效率，尤其是產生低輸出電壓時。在需要電流隔離的應用中，也可使用同步整流來提高轉換效率。圖1所示為副邊同步整流的正激轉換器。

如何提高隔離式電源的效率?

在大多數降壓調節器的典型應用中，使用有源開關而非肖特基二極管是標準做法。這樣能大大提高轉換效率，尤其是產生低輸出電壓時。在需要電流隔離的應用中，也可使用同步整流來提高轉換效率。圖1所示為副邊同步整流的正激轉換器。

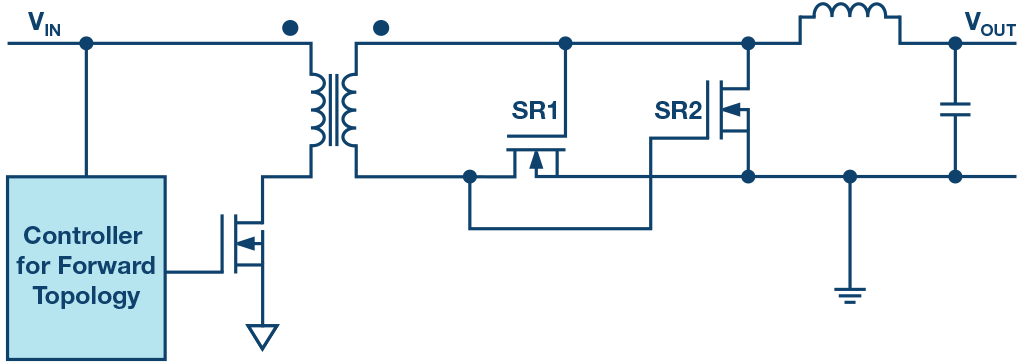

圖1. 正激轉換器的自驅動同步整流

驅動開關進行同步整流可以通過不同方式實現——

01

一種簡單的方法，涉及到跨越變壓器副邊繞組來驅動。如圖1所示。本例中，輸入電壓范圍可能不是非常寬。使用最小輸入電壓時，SR1和SR2的柵極需要有足夠的電壓，以便開關能夠可靠地導通。為確保MOSFET SR1和MOSFET SR2的柵極電壓不超過其最大額定電壓，最大輸入電壓不能過高。

在所有帶同步整流的電源中，電路中可能會產生負電流。例如，若電路輸出端電容在電路通電之前便已預充電，則電流可能會從輸出側流向輸入側。負電流可能會提高M(jìn)OSFET SR1和MOSFET SR2的電壓，致使其受損。務必小心保護開關，避免受此類事件影響。

02

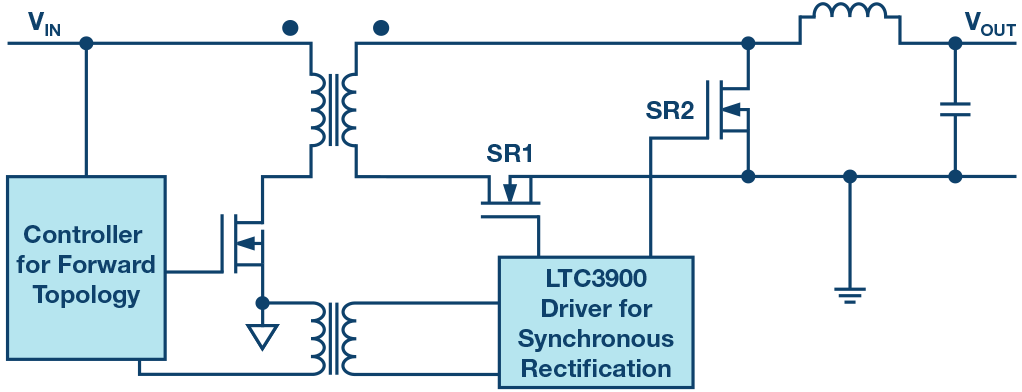

圖2顯示一種利用LT3900實現同步整流的方法。此控制器驅動正 激拓?fù)渲械耐秸鏖_關SR1和SR2。

圖2. 帶專用驅動器IC的正激轉換器的同步整流。

這種設想很有效。但是，LTC3900需要防止負電流流過外部開關。首先，器件需要快速檢測負電流;然后，SR1和SR2開關需要迅速斷開。為防止在啟動期間或可能的突發模式中發生電路受損，這樣的做法很有必要。

03

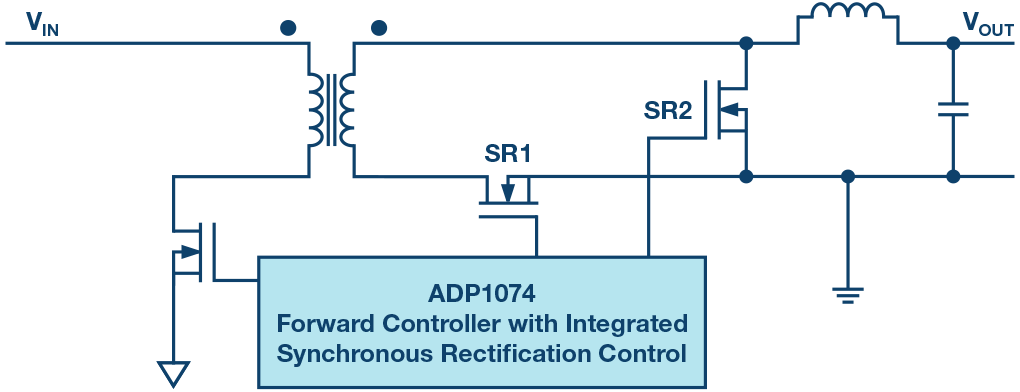

圖3顯示了一種采用新型ADP1074的非常優雅的電路設計。輸出電壓信息通過反饋引腳檢測。為防范某些情況下(例如輸出電壓已預充電時)負電流流過SR1和SR2開關的風險，同步整流未激活。兩個開關的體二極管執行整流。這樣便可防止開關受損。利用ADP1074內置的i Coupler®技術，可實現無負電流流動的安全操作。

圖3. 通過與ADP1074完全集成實現正激拓?fù)涞耐秸鳌?
