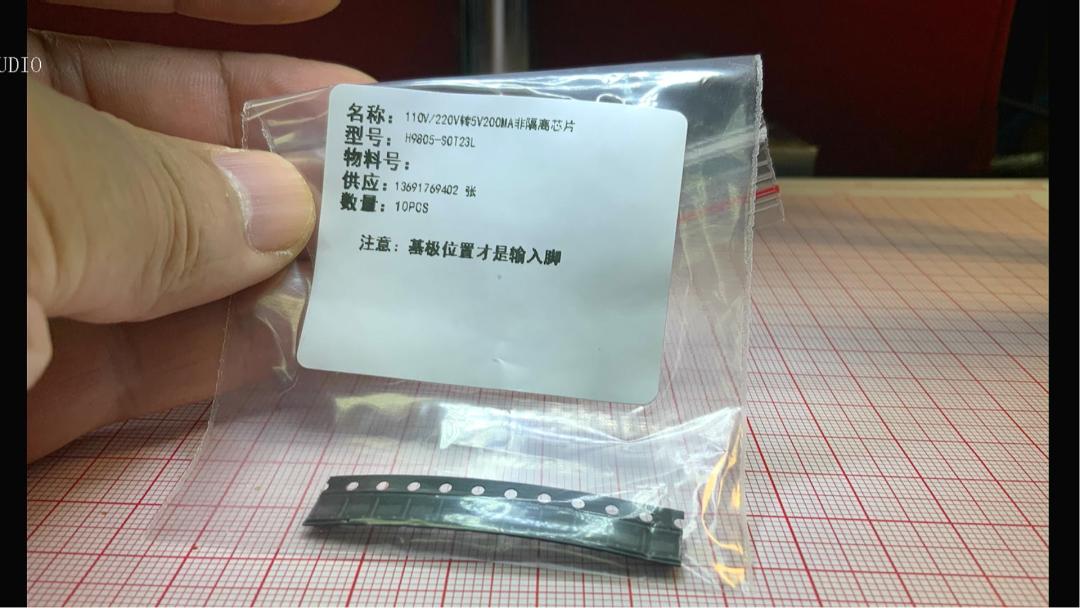

這是剛剛送到的網絡購買的芯片。是前天在網絡上看到的低成本 220V交流電轉換成5V的芯片。工作電路也比較簡單。下面，就利用收到的芯片，懷著激動的心情，測試一下這個方案。

• 輸入AC85-265V，輸出DC5V，電流200mA，適用于物聯網mcu等小功率供電。

二、電路設計

在 AD 中增加對應的元器件，名稱為 H9805。封裝使用 SOT23-321。

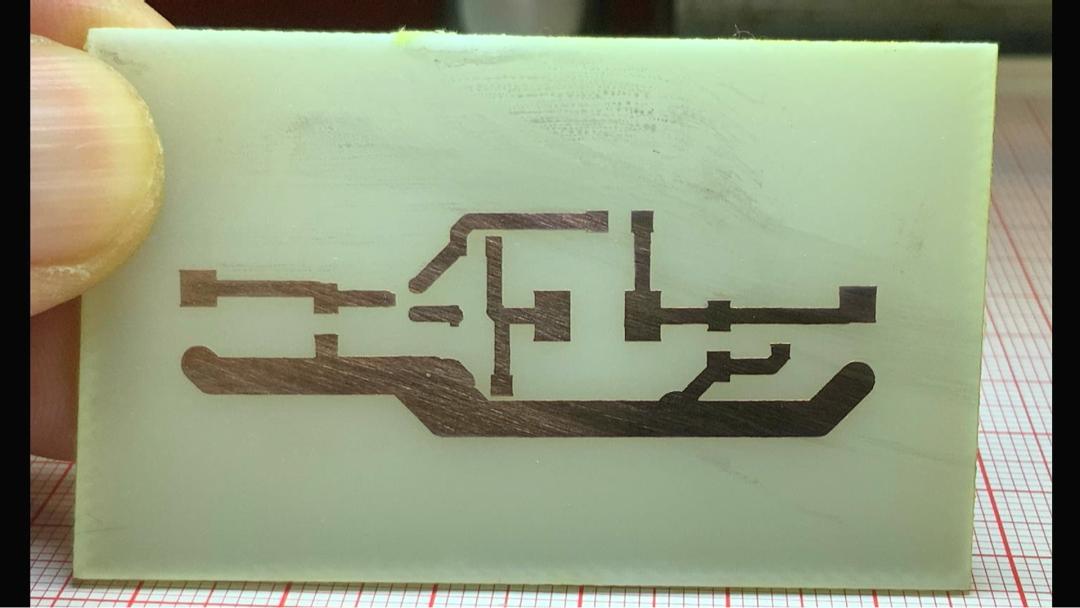

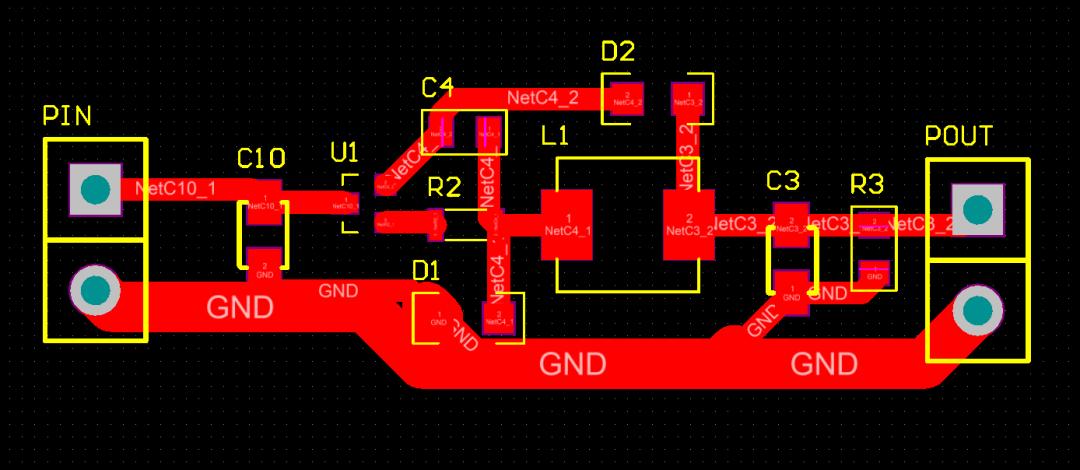

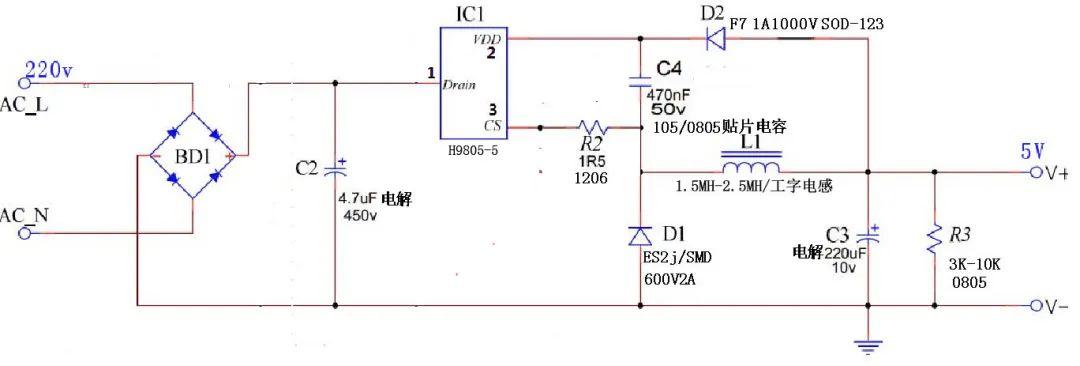

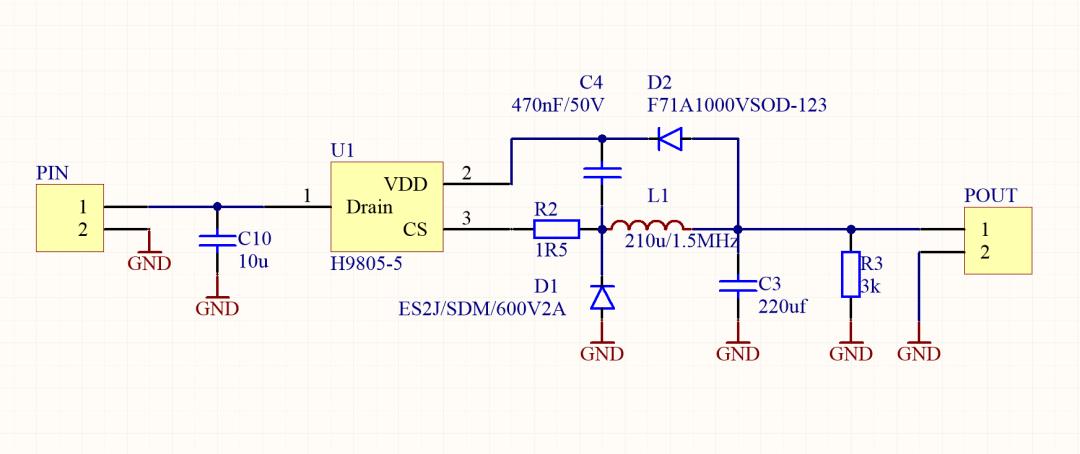

設計測試電路板，這部分仿照網頁上給出的參考電路。繪制單面PCB，一分鐘之后得到測試電路板。電路板制作的非常完美。下面焊接測試。

AD\Test\2024\September\AC85256VTest.PcbDoc

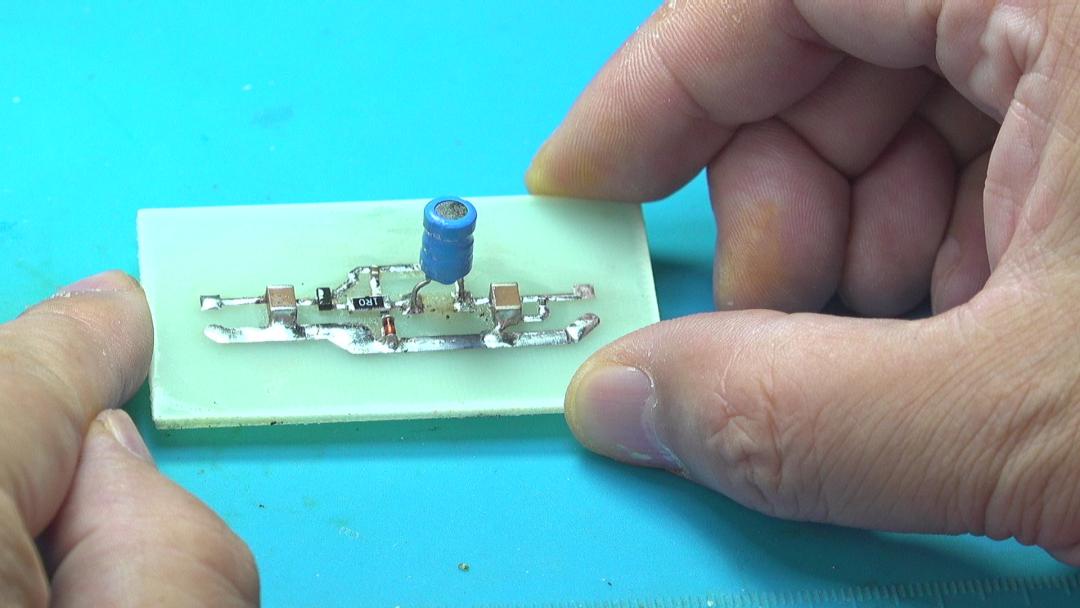

焊接電路板。進行清洗之后進行測試。

三、測試結果

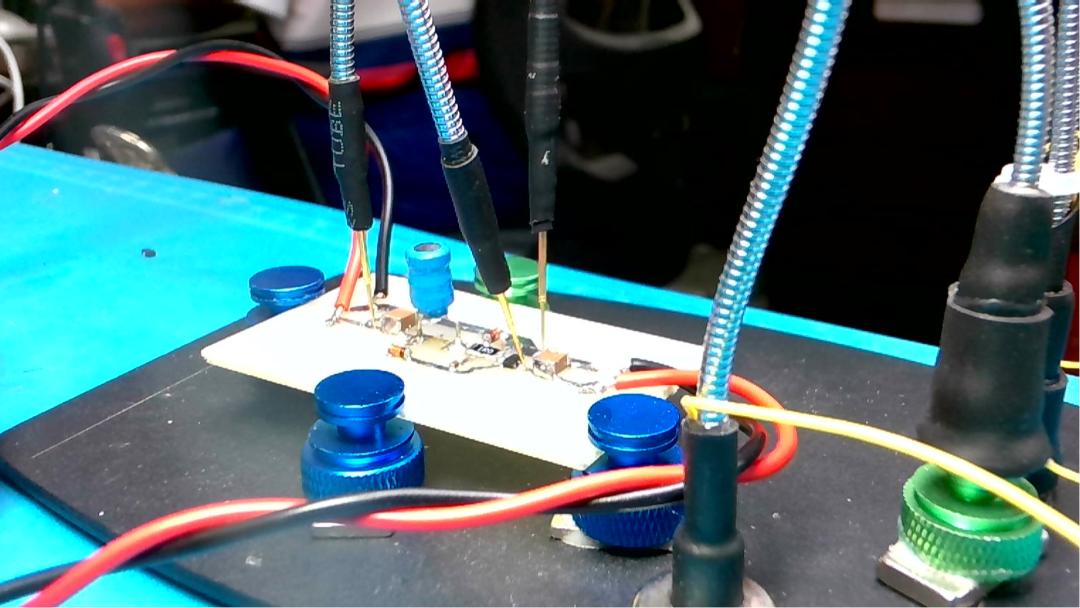

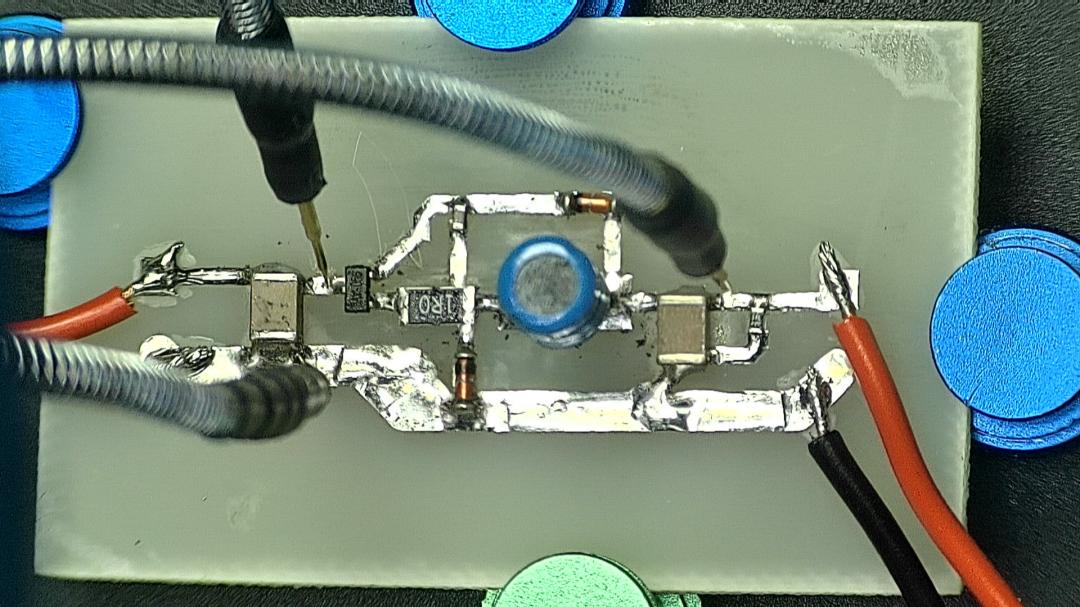

將測試電路板放在測試磁柱上，給它輸入端口施加工作電壓，測量對應的輸出電壓。由于不太熟悉它的工作特性，所以，在一開始輸入工作電壓為 12V。

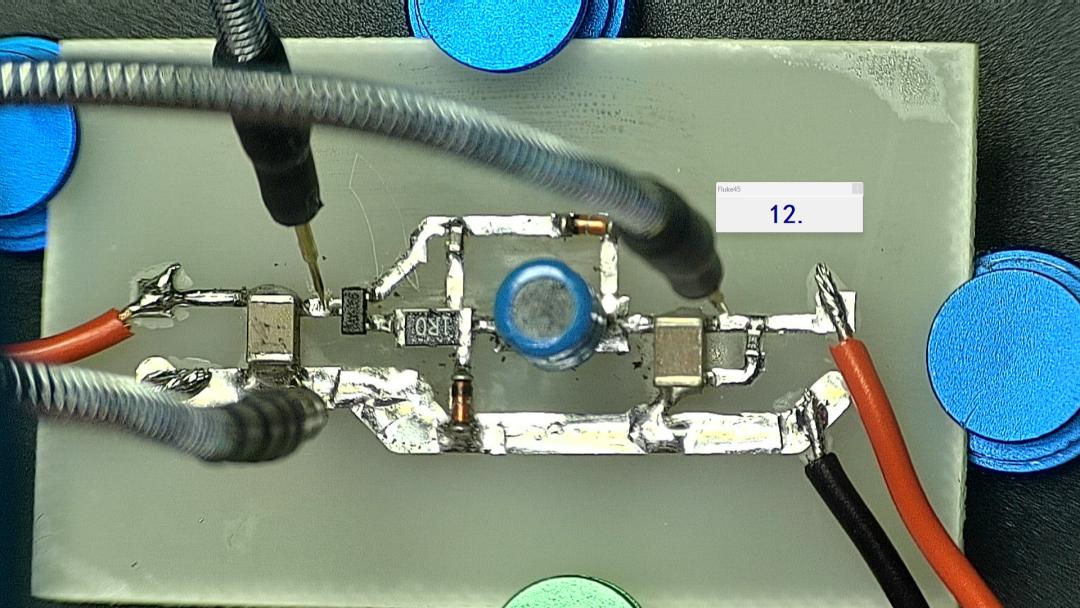

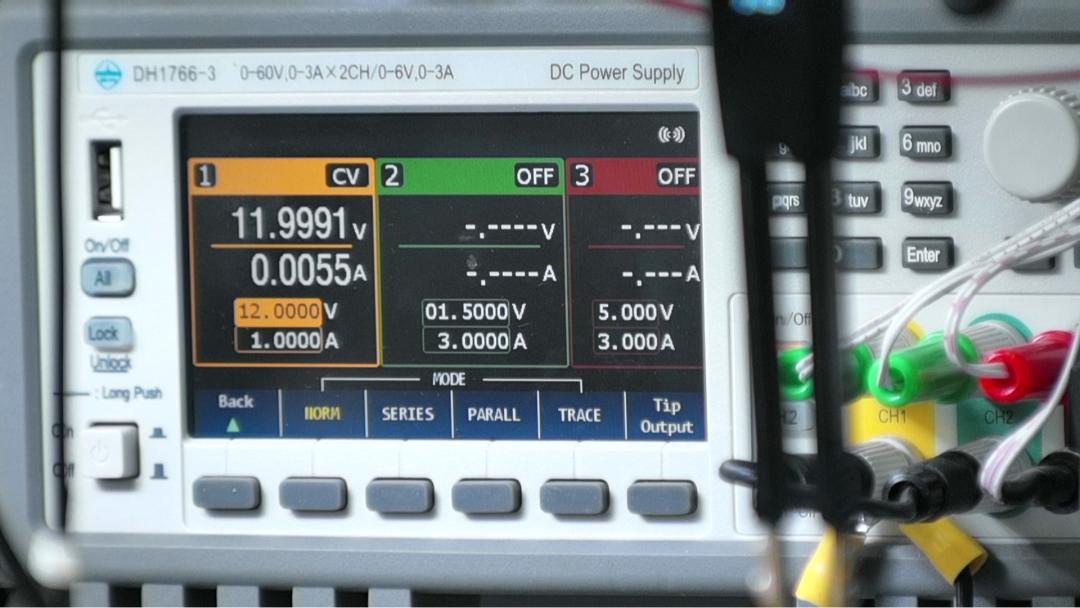

首先測量輸入電壓，為12V。然后測量他的輸出管腳，為11.352V，似乎，輸入和輸出之間是一個 二極管管壓降。然后測量它的反饋管腳，電壓為11.427V，似乎應該也是一個二極管的管壓降。最后，電路的輸出是經過了一個1歐姆電阻和4.7mH的電感，電壓為11.274V。根據就不是芯片所說的穩(wěn)壓在輸出5V。

※ 總 結 ※

這一下，我的心情就比較涼爽了，看來自己是交了智商稅了，有可能是無良商家下的套，專門捕捉像我這樣的好奇的貓。算了，下面也就不再進行測量了。這個電路也許就壓根不存在。就讓他歸入塵煙吧。
