一、前言

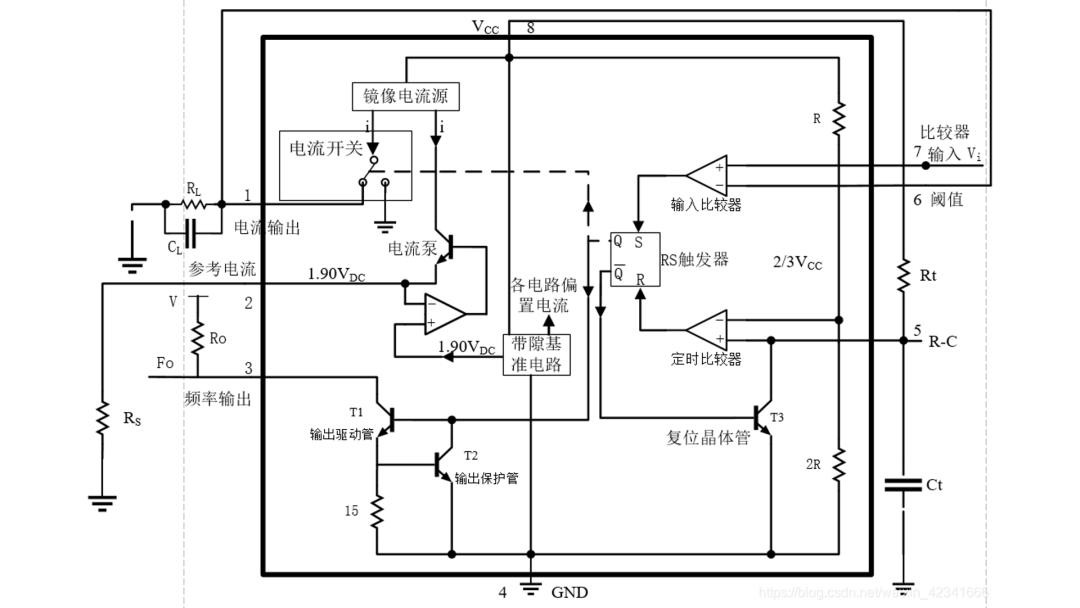

LM331是一款經典的 V-F 轉換電路，它內部具有一個 1.9V 的參考電壓源。下面測試一下這個參考電壓源的基本特性。為之后正確應用它提供實驗基礎。

二、測試穩壓源

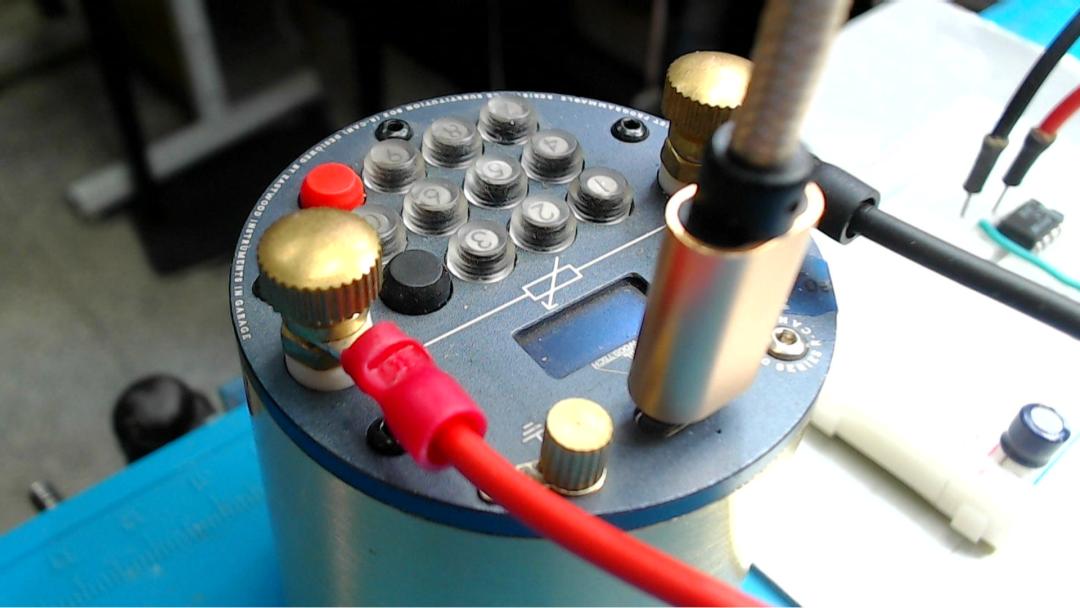

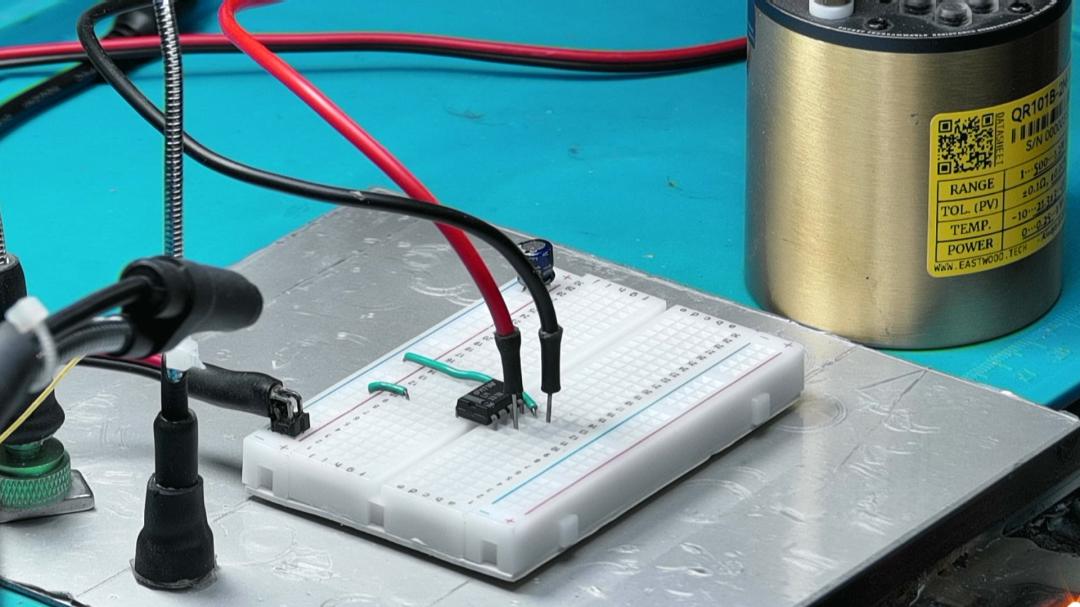

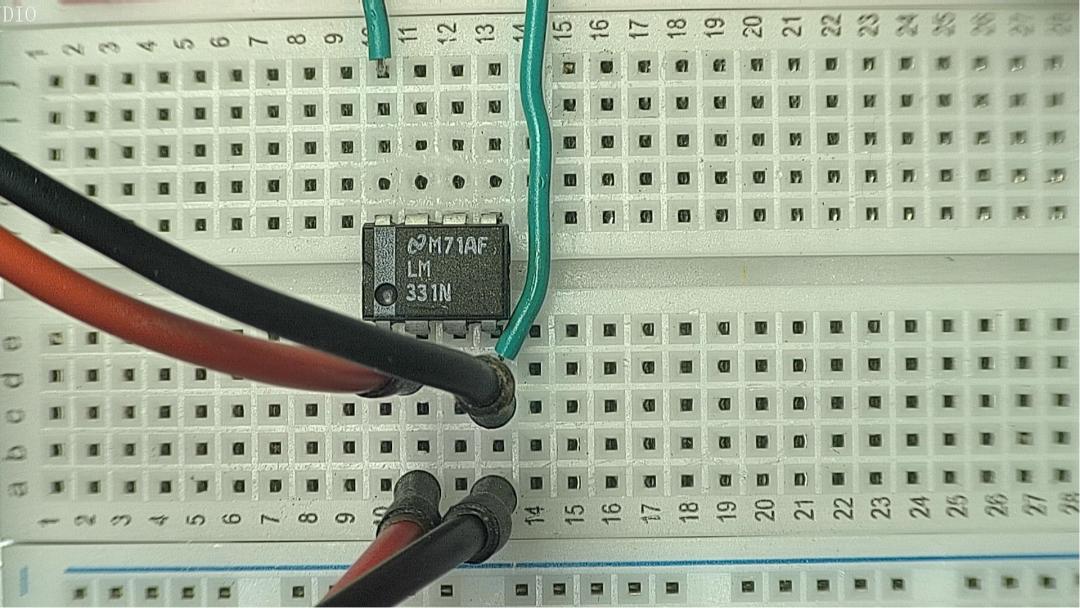

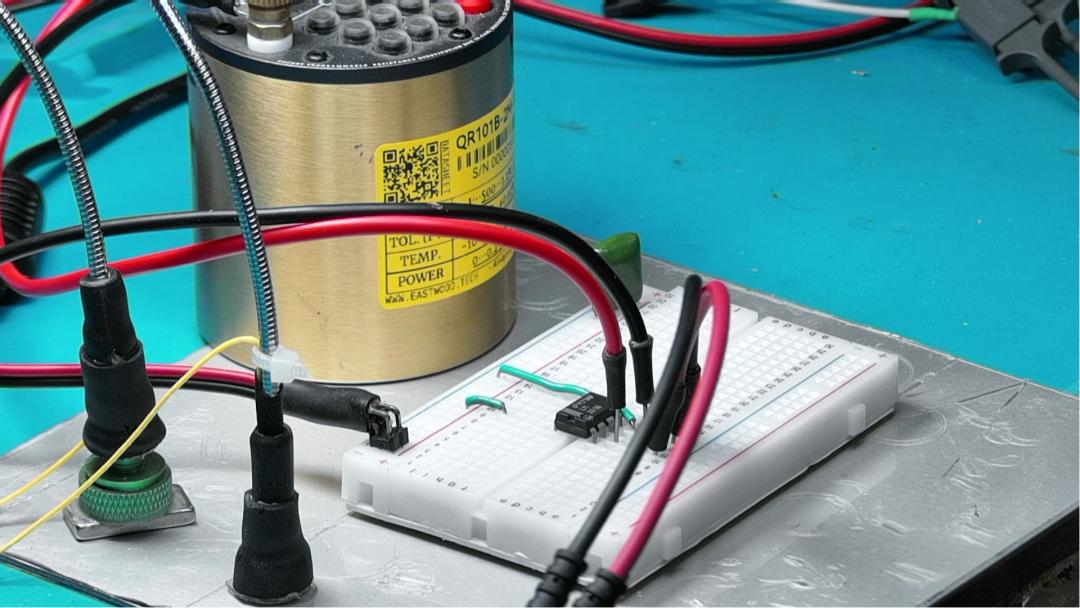

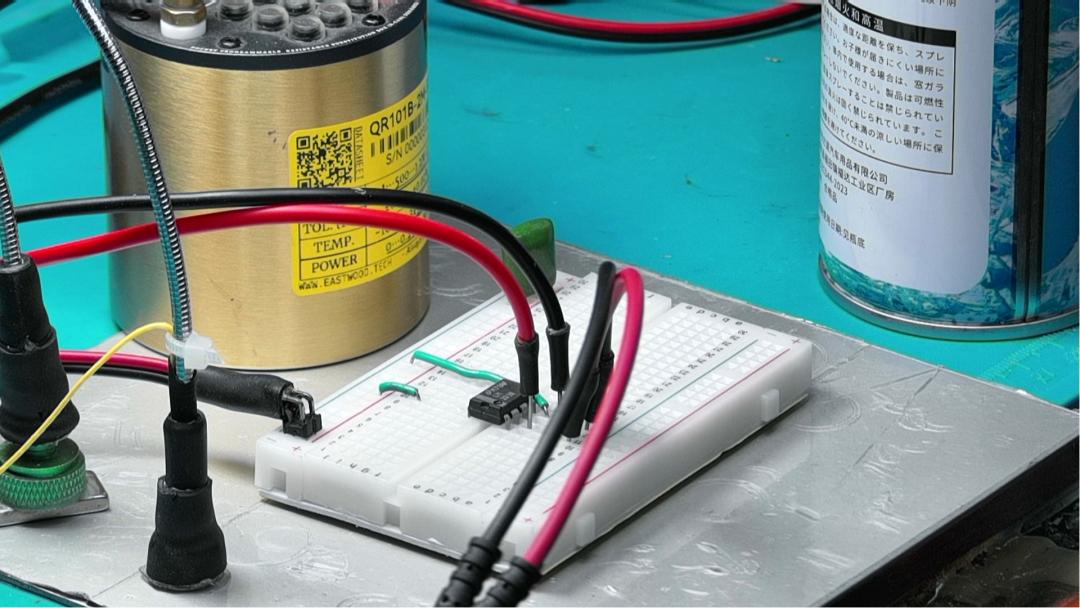

在面包板上搭建測試電路。使用一個 QR10可編程電阻箱作為參考電源的外部電阻。測試 在不同電阻負載 下，LM331的參考電壓。首先，在工作電源5V情況下進行測量。通過編程，測試負載電阻從 1k歐姆到1M 歐姆之內，參考電壓的大小。

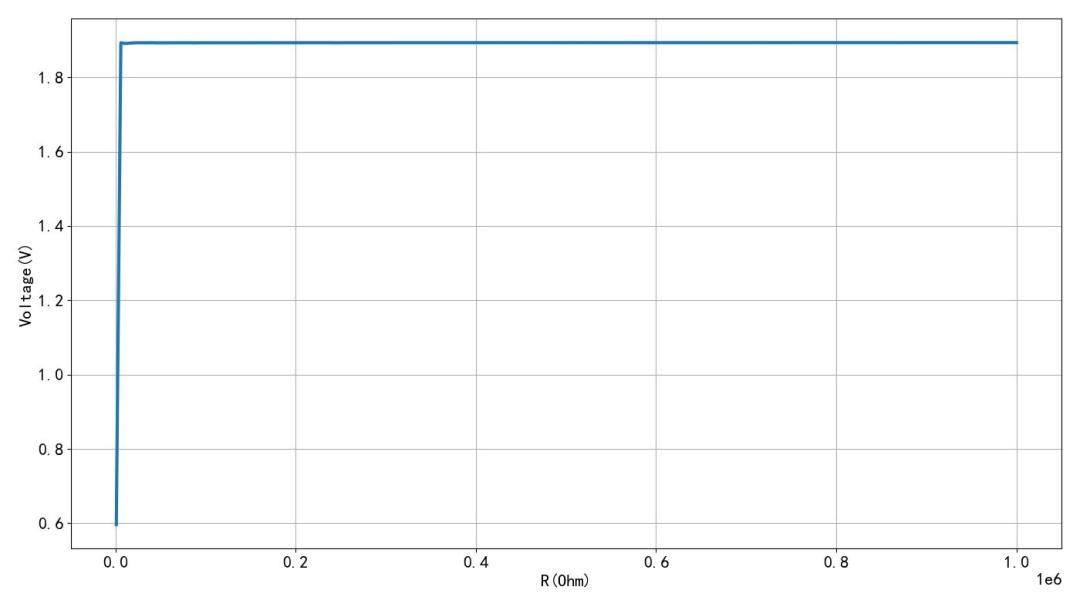

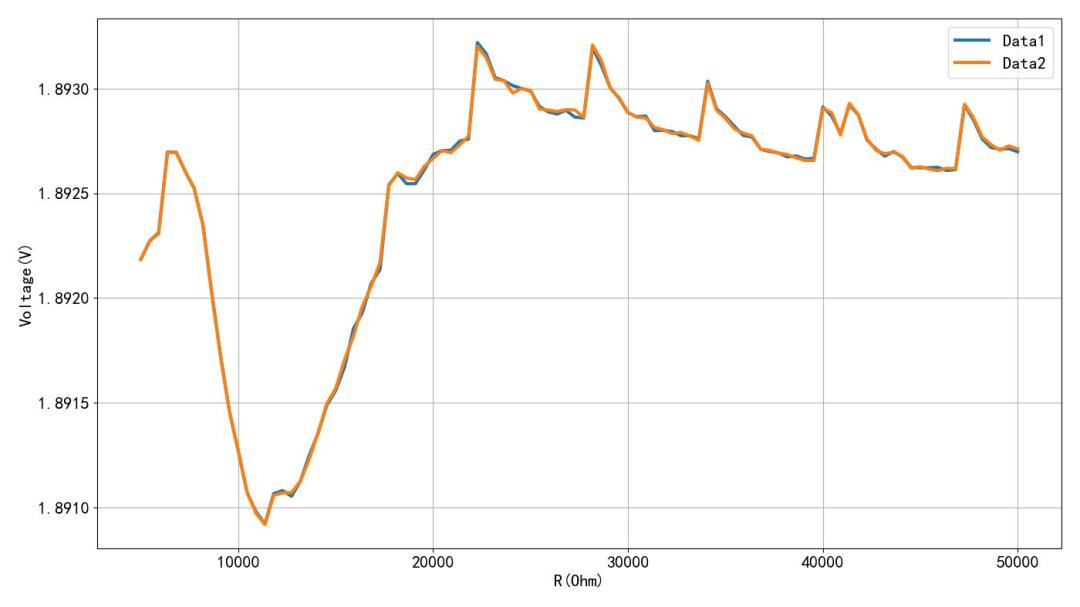

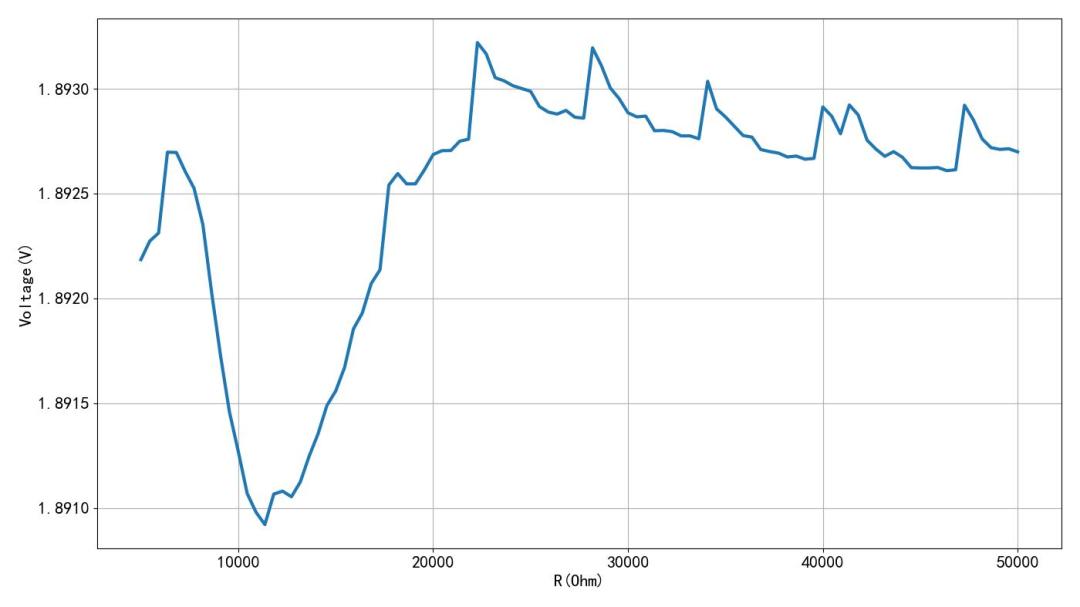

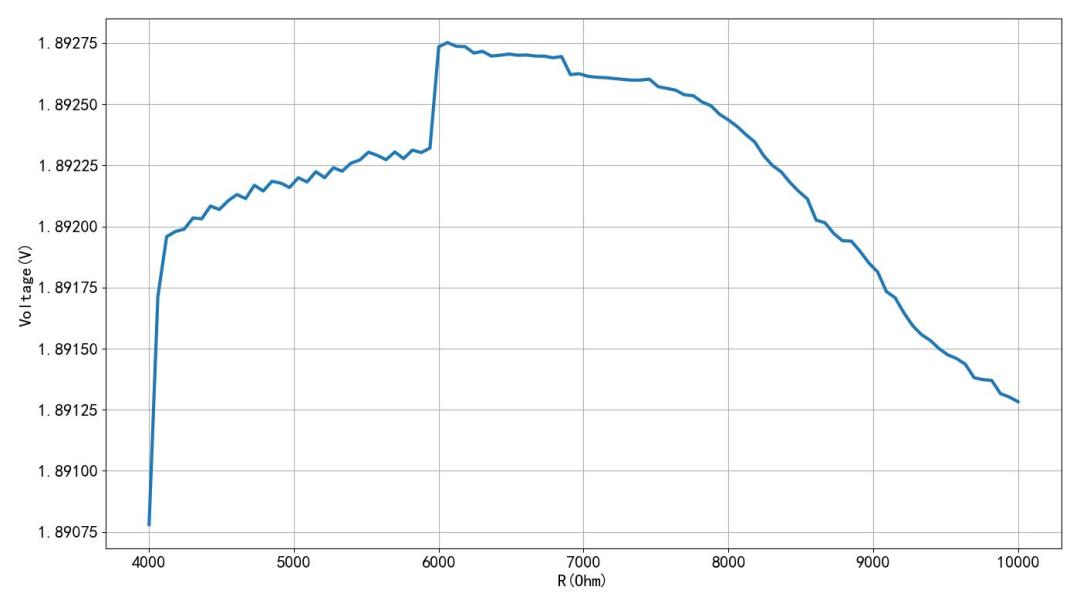

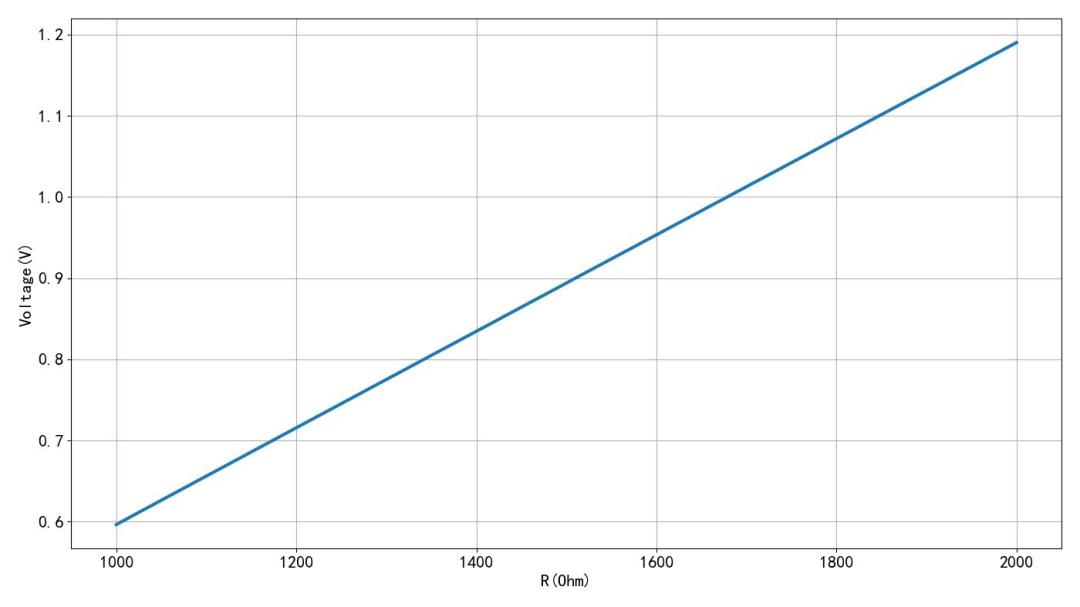

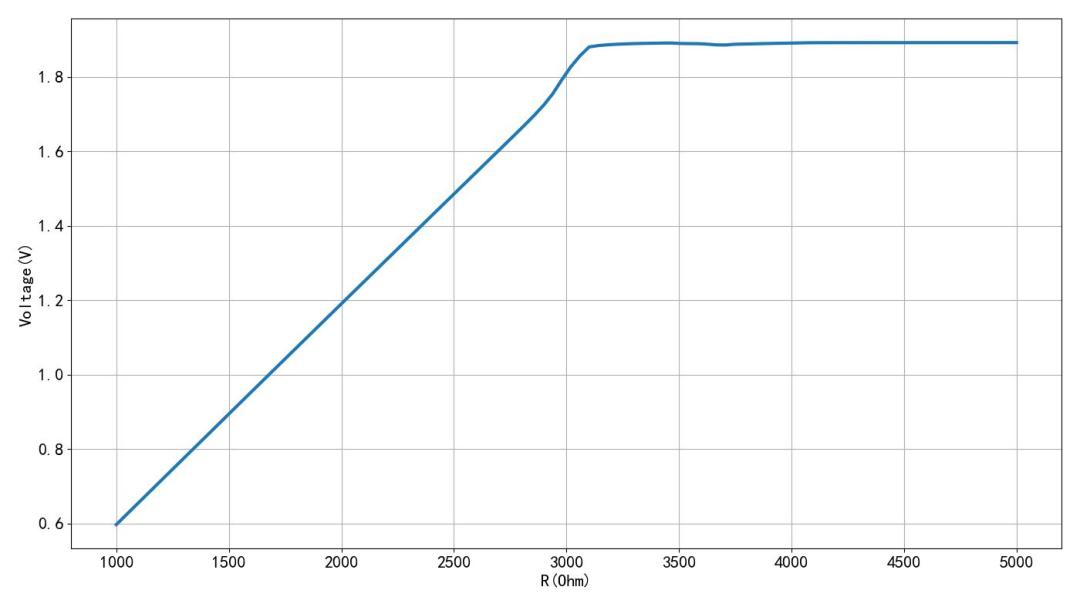

測量從1k歐姆到1M歐姆對應的輸出電壓。可以看到除了第一數據點之外，其他電阻對應的輸出電壓都是1.9V左右。負載電阻從1k歐姆變化到 2k歐姆，輸出電壓線性上升，這說明，該端口對外似乎是一個恒流源。當電阻增加到3k歐姆之后，端口電壓達到了1.9V時，輸出電壓變穩定在1.9V左右。負載電阻在4k歐姆到10k歐姆之間，輸出電壓 上下變化了大約 2mV左右。對應電壓變化為 千分之一。輸出電阻從5k歐姆到50k歐姆之間，電壓不是單調變化，波動范圍也在2mV左右。重新測量一次，對比兩次結果，可以看到電壓的波動是可以重復的。也說明測量數據比較準確。

三、工作電壓

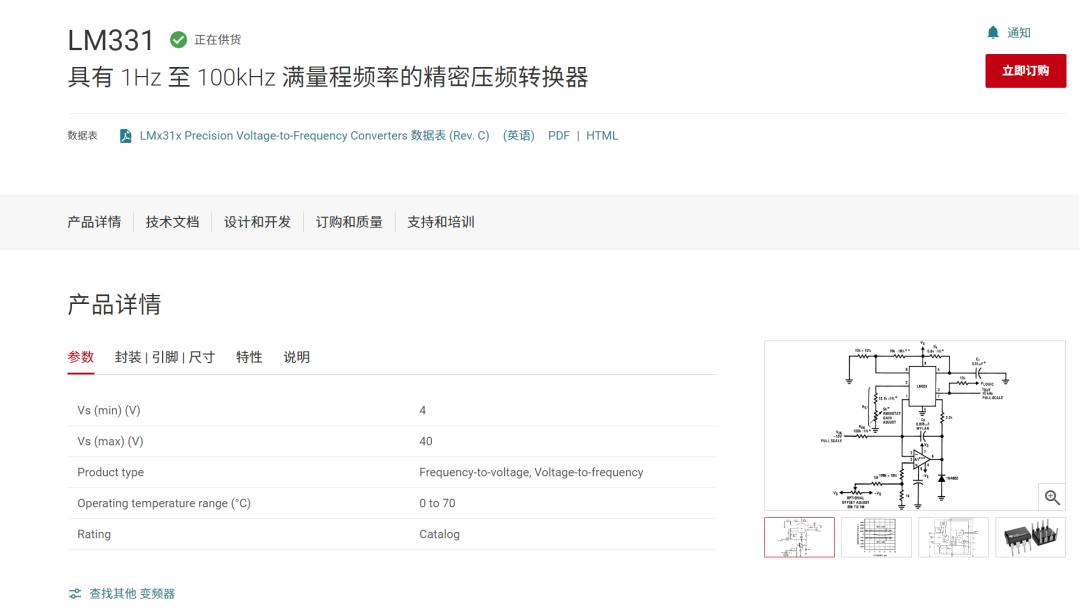

根據 LM331的數據手冊，可以知道他的工作電壓范圍從 4V 一直到 4V。下面測試一下在不同的工作電源電壓下，輸出的參考電壓的變化。

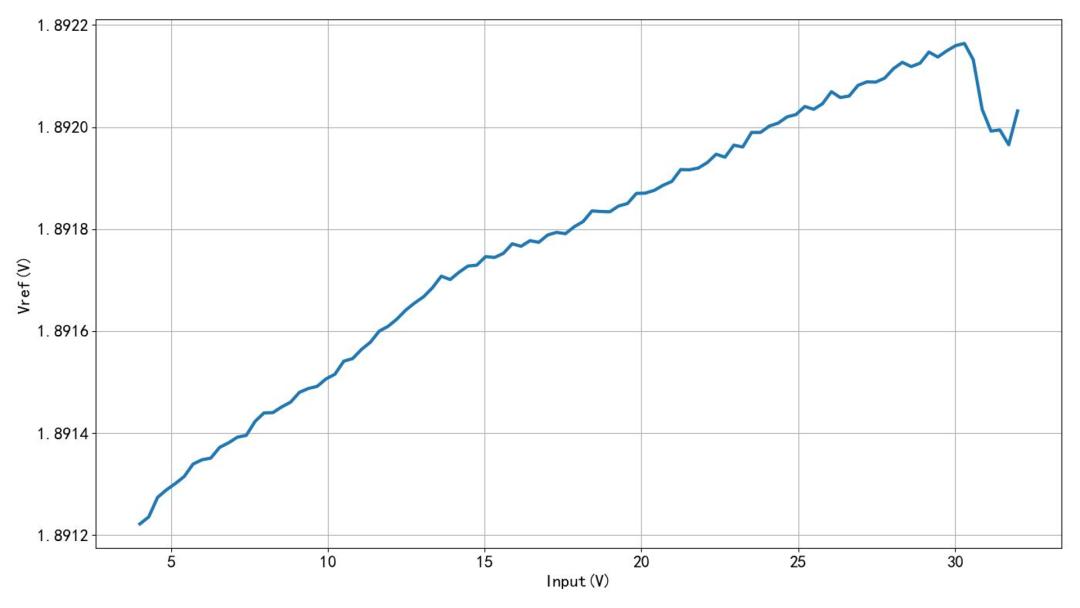

從測量結果來看，隨著工作電壓從4V逐步上升到32V，參考電壓也大體上單調上升。請注意，最后一小段的電壓下降，有可能與在測量過程中，測量面板上的一個電解電容突然擊穿造成電解液外溢有關系。

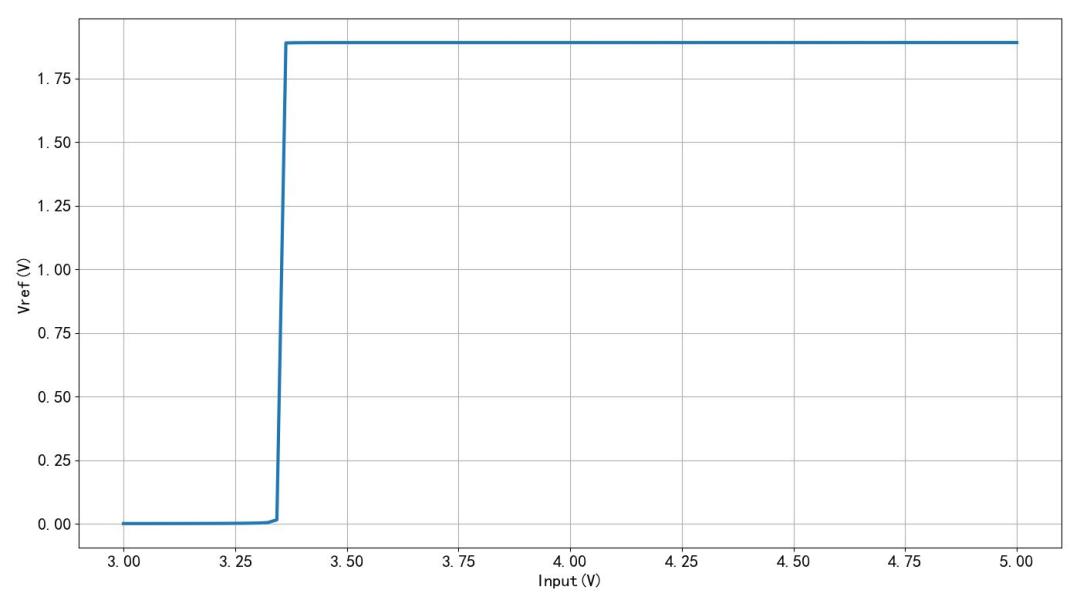

測量工作電壓從3V變化到5V，試想它是否可以用于3.3V單片機系統當做 參考電壓源。很可惜，在3.3V下，測量的LM331輸出為0V.?這說明它只能應用在5V的電路系統中。

四、溫度的穩定

下面定性測量一下 LM331參考電壓的溫度特性。使用熱風槍與制冷噴劑對芯片加熱和降溫。測量溫度變化對參考電壓的影響。這是在測量 2分鐘之內，LM331溫度變化所引起的輸出電壓變化曲線。在開始，使用熱縮管熱風槍加熱芯，溫度升高較低，芯片輸出電壓上升了大約 0.5mV。在一分鐘的時候，使用350度的熱風槍加熱芯片，溫度急劇上升，引起的輸出電壓也產生了較大的變化?？梢钥吹叫酒瑓⒖茧妷旱臏囟茸兓禂?shù)是正的。后面使用了制冷劑冷卻芯片。輸出電壓急劇下降。由此，大體反應了 LM331的參考電壓的溫度特性。在普通的室溫變化范圍內，LM331的輸出電壓變化在 0.5mV范圍之內。應該能夠滿足 12bit ADC 參考電壓的要求。

※ 總 結 ※

本文對于LM331中的參考電壓源特性進行測試。在第二管腳輸出參考電壓，外部需要連接不小于3.5k歐姆的負載電阻。參考電壓源具有正的溫度系數。
