有產生負輸出電壓的標準技術，并且有動態調整輸出電壓的眾所周知的方法。我希望在本文中解決的缺失環節將這兩種技術與簡單的電平轉換電路結合起來。

需要負輸出電壓電源的應用包括測試和測量、航空航天和國防、汽車和醫療。創建負電源軌的一種常見方法是使用傳統的降壓轉換器，但將其用作反相降壓-升壓轉換器。降壓轉換器集成電路 (IC) 接地引腳連接到負輸出電壓節點 (-V OUT )，電感器輸出連接到系統接地 (0V)。圖 1是一個示例配置。從輸出到反饋 (FB) 引腳的電阻分壓器設置輸出電壓。

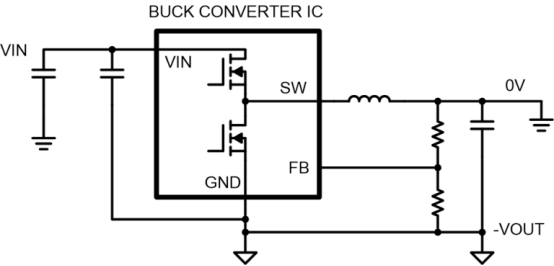

圖 1將降壓轉換器作為反相降壓-升壓轉換器運行會產生負輸出電壓。

使用降壓轉換器 IC 生成負電壓的一個關鍵挑戰是如何連接 IC 的信號以及如何對進出 IC 的信號進行電平轉換。輸入/輸出 (I/O) 引腳以負輸出電壓 (-V OUT ) 而非系統接地 (0V) 為參考。此應用報告很好地解釋了在系統接地 (0V) 域和本地 IC 接地 (-V OUT )之間對使能 (EN)、電源正常 (PGOOD) 和同步 (SYNC) 信號進行電平轉換的幾種電路領域。該報告還包括有關如何通過測量波特圖和負載瞬態響應來測試電路的有用建議。本應用報告還包括一些電平轉換電路示例。

接下來，我們來看看動態電壓調整。對于傳統的降壓或升壓轉換器，參考文獻 4、5 和 6 演示了幾種調整輸出電壓的方法。一種流行的方法是在 FB 引腳和可調電壓源 (V ADJ ) 之間連接一個電阻，如圖 2所示。 V ADJ處的電壓可向上或向下調整，以動態調整轉換器的輸出電壓。當V ADJ高于FB節點電壓(等于參考電壓V REF)時，電流將通過電阻R ADJ流入FB節點。這導致輸出電壓下降。

相反，如果V ADJ電壓低于FB 節點電壓，電流將以相反方向流過電阻R ADJ，輸出電壓將增加。

一種思考方式是，流入 FB 節點的拉電流(或灌電流)使其看起來頂部(或底部)電阻值已減小。電阻器的 R ADJ 的作用類似于與頂部或底部電阻器并聯的虛擬電阻器。

圖 2您可以通過向 FB 節點提供/吸收電流來動態調整轉換器的輸出電壓。

生成 V ADJ的一種簡單方法是提供通過電阻電容低通濾波器的脈寬調制 (PWM) 信號。微控制器或其他數字芯片可以輸出PWM信號。控制PWM信號的占空比將改變V ADJ。使用這種方法動態調整反相降壓-升壓轉換器的負輸出電壓可能是一項艱巨的任務，因?yàn)榻祲恨D(zhuǎn)換器 IC 的本地接地依賴于負輸出電壓 (-V OUT )，而不是系統接地 (0V)。電平轉換電路可能是必要的，就像我之前提到的 I/O 引腳的接口(圖 3)。

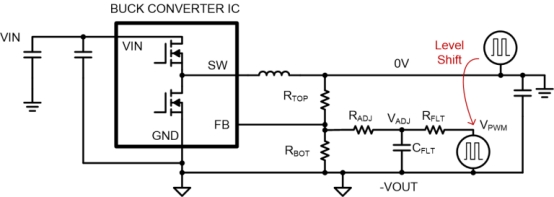

圖 3使用接地參考 PWM 信號來生成 V ADJ需要電平轉換電路。

圖 4顯示了該應用的電平轉換電路示例。該電路會將相對于系統接地 (0V) 的 PWM 信號轉換為相對于 IC 接地 (-V OUT ) 的 PWM 信號。 PWM 源可打開和關閉 P 溝道金屬氧化物半導體場效應晶體管 (MOSFET)。當 P 溝道 MOSFET 導通時，它將 N 溝道 MOSFET 柵極拉至柵極閾值電壓以上，并導通 N 溝道 MOSFET。反過來，這會將 V PWM拉低至 -V OUT。當P溝道MOSFET關斷時，N溝道MOSFET關斷并且電阻器R PU將V PWM拉向V BIAS。電壓偏置可以使用精密并聯穩壓器(例如 Texas Instruments LM4040)生成，該穩壓器通過電阻器連接到 V IN并連接到 -V OUT。如圖 3 所示，R FLT和 C FLT充當?shù)屯V波器并創建 V ADJ。通過R ADJ 的電流將調節輸出電壓。

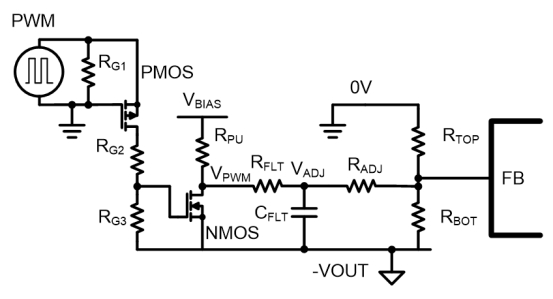

圖 4此示例電平轉換電路使用分立元件將 PWM 信號從接地參考轉換為 IC 的參考 -V OUT。

圖 5中的仿真結果顯示了該方法能夠調整負輸出電壓，其中降壓轉換器作為反相降壓-升壓轉換器運行。在前 6 毫秒 (ms) 內，負輸出電壓(以紅色顯示并標記為“NVOUT”)緩慢啟動至 -7V。藍線顯示 V ADJ，它跟蹤啟動期間的負輸出電壓。 PWM 電路在 7 ms 時啟用(PWM 輸入波形以紫色顯示)并生成電平移位 PWM (V PWM )。電壓調整(以藍色顯示)增加，轉換器輸出電壓隨之增加。經過大約 2 ms 的轉換時間后，轉換器達到新的穩態工作點(接近 -2V)。調整 PWM 信號會在仿真后期降低輸出電壓，從而獲得平滑、有效的結果。

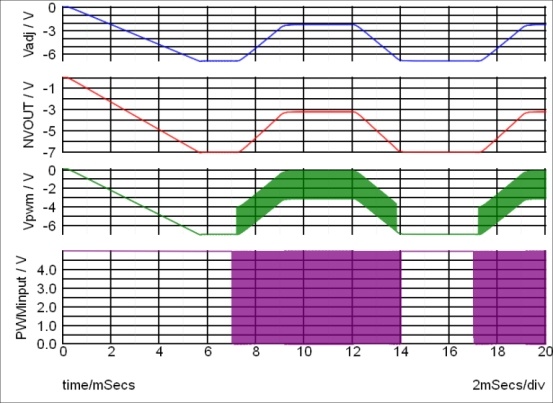

圖 5仿真顯示了如何使用電平轉換電路來動態調整負輸出電壓。

使用簡單的電路來實現可調負輸出電壓可以與許多現成的降壓轉換器 IC 配合使用。該電路結合了用于調整輸出電壓和電平移位信號的常用技術。這里介紹的電平轉換電路使系統接地參考 PWM 源能夠改變注入電源轉換器 FB 節點的電流。關鍵的設計挑戰是在本地 IC 接地電壓(與負輸出電壓相同的電壓)變化時控制注入電流。該技術適用于需要?jiǎng)討B(tài)調整負輸出電壓的各種應用。
