電磁干擾 (EMI) 被譽為電源設計中最困難的問題之一。我認為這種聲譽在很大程度上來自這樣一個事實：大多數與 EMI 相關的挑戰并不是通過查看原理圖就能解決的。這可能會令人沮喪，因?yàn)樵韴D是工程師了解電路功能的中心位置。當然，您知道設計中有一些原理圖中沒有的相關功能，例如代碼。

您還知道原理圖并不代表印刷線路板寄生效應之類的東西。然而，在 EMI 中，此類寄生效應會對您滿足要求的能力產生決定性影響，迫使您擁有必要的經驗來識別哪些類型的寄生效應會對 EMI 頻譜產生積極或消極影響。這篇 Power Tip 文章將探討這些類型的寄生效應如何在電動汽車 (EV) 的基于氮化鎵 (GaN) 的車載充電器 (OBC) 中產生意外的 EMI 濾波器諧振。其主要功能是對電網到車輛的電壓和電流進行電池充電。第二個功能是車輛到電網的功率流，以便電動汽車可以補充可能具有波動峰值容量的可再生能源。

現在，讓我們將注意力轉向 OBC 內部的 EMI 考慮因素。

車載充電器的EMI審查

EMI 包括差模 (DM) 和共模 (CM) 噪聲。對于 OBC 系統，DM 噪聲主要由功率因數校正 (PFC) 的輸入電流產生，而 CM 噪聲則可能由 PFC 和導體-電感器-電感器-電感器-電容器 (CLLLC) 產生。圖 1原理圖右下角顯示了 OBC 的冷卻解決方案(冷板)。冷板對于防止組件過熱至關重要;然而，它的存在會引入影響 EMI 的寄生電容。

圖 1原理圖右下角顯示了引起 EMI 的寄生效應。

如圖 1所示，開關節點與冷板之間、初級和次級接地與冷板之間以及 CLLLC 變壓器的初級和次級繞組之間都存在寄生電容。這些寄生電容會產生或影響系統中的 CM 噪聲電流水平。

根據估計的寄生電容，仿真表明，在最壞的情況下，僅使用 2.2 μF 輸入電容器 (C X1 ) 時的裸 DM 噪聲約為 110 dBμV。同樣，沒有任何 CM 濾波器的裸 CM 噪聲在約 350 kHz 時約為 115 dBμV。設計兩級 EMI 濾波器有助于將 EMI 噪聲衰減到低于國際無線電擾動特殊委員會 (CISPR) 32 標準。

L CM1和L CM2在350 kHz 時的共模阻抗約為3 kΩ。它們的漏感約為 6.4 μH，用于 DM 噪聲衰減。 C X1和 C X2是用于 DM 噪聲衰減的 2.2 μF 薄膜電容器，C Y1、C Y2、C Y3和 C Y4是用于 CM 噪聲衰減的 4.7 nF 陶瓷電容器。

理想情況下，使用設計的濾波器，裸CM噪聲和裸DM噪聲均應衰減65 dBμV以上，并且EMI噪聲應滿足CISPR 32標準。然而，仍有一些實際挑戰需要解決。

EMI濾波器諧振

EMI 濾波器在設計上就充滿了諧振。事實上，正是這些諧振使濾波器能夠衰減噪聲并使系統能夠通過 EMI 標準。圖 2顯示了 EMI 濾波器的典型衰減曲線。請注意，在頻率高于 100 kHz 時，濾波器可以很好地降低幅度。然而，存在一些低于 100 kHz 的諧振，如果它們存在于開關頻率之上，則可能會產生很大的問題。

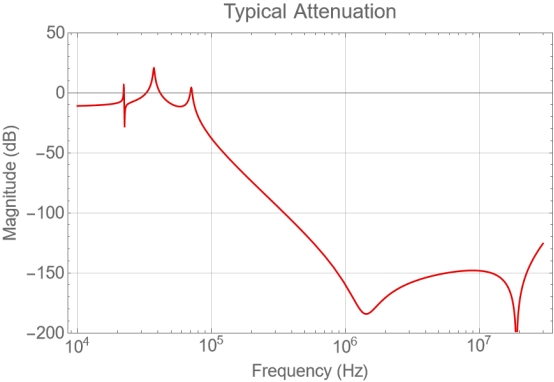

圖 2這是車載充電器的典型 EMI 濾波器衰減的樣子。

顯然，沒有人會故意在開關頻率處產生諧振，但互連阻抗、元件寄生效應或兩者有時會推動系統以無意的方式運行。

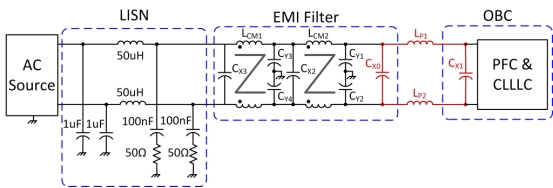

圖 3顯示了與圖 1 相比略有修改的 EMI 濾波器。差異在于紅色組件。 L P1和 L P2表示 EMI 濾波器和 PFC 輸入之間互連的寄生電感。 L P1和 L P2的存在需要一些局部電容，以便 PFC 電流流過。因此，將 C X1移至 PFC 的輸入并添加 C X0增加濾波器的衰減。四個紅色元素結合在一起產生 240 kHz 的共振。在本設計中，240 kHz 是兩相 PFC 的轉換組合開關頻率。這種諧振將放大開關電流，從而使該頻率下的 EMI 變得更糟。

圖 1顯示了 EMI 濾波器在開關頻率處出現諧振。

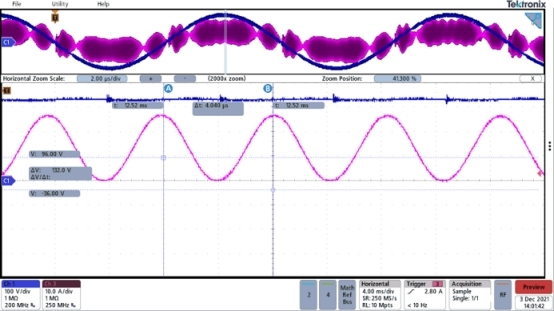

圖 4顯示了流過 L P1 的交流線路電流的時域波形(洋紅色)以及交流輸入電壓(藍色)。請注意，電流具有明顯的 240kHz 正弦波，峰峰值幅度為 28A。該正弦波是三角 PFC 電流流過由圖 3 中的紅色組件產生的意外放大器的直接結果。

圖 4顯示了流經 L P1 的交流線路電流的時域波形(洋紅色)。

抑制這樣的諧振可能具有挑戰性，因?yàn)楸匾淖枘崞魍ǔＰ枰入娐分惺褂玫碾姼衅骰螂娙萜鞲蟮碾姼衅骰螂娙萜?。另一種可能的解決方案可能是降低互連的電感，以便諧振不再位于開關頻率之上。從理論上講，這聽起來不錯，但實際上，這種互連的存在是有原因的。因此，將其變小并不是真正可行的。

另一種選擇是考慮保留C X0和C X1的必要性。您無法移除 C X1，因?yàn)?PFC 需要一些本地輸入電容來提供高頻電流。然而，C X0是為了增加電容，目的是增加衰減。移除 C X0將 EMI 改善約 6 dBμV。幅度降低了 50%，并且達到通過標準所需衰減 (65 dBμV) 的很大一部分。這是一筆非常劃算的交易。

兩個設計要點

這里的要點是雙重的。第一個是最初的前提：原理圖并不能說明 EMI 的全部情況。在這種情況下，互連電感引起了意外諧振，放大了開關頻率噪聲。認識問題的根本原因始終是調試中最關鍵的一步。

第二個要點是，有時通常好的東西(濾波電容器)越少越好。通?？梢酝ㄟ^(guò)添加組件來解決 EMI 問題，但在這種情況下，組件的存在會使問題變得更糟。因此，通過去除C X1，我們能夠減小濾波器的尺寸，降低系統成本，并改善EMI。
