一、IGBT的開關特性解讀

IGBT的開關機理與VDMOS完全一樣，由MOS柵來控制其開通和關斷。所不同的是IGBT比VDMOS在漏極多了一個PN結，在導通過程中有少子空穴的參與，這就是所謂的電導調制效應。這一效應使得IGBT在相同的耐壓下的通態壓降比VDMOS的低。由于在漂移區內空穴的存在，在IGBT關斷時，這些空穴必須從漂移區內消失，與VDMOS的多子器件相比，IGBT雙極器件的關斷需要更長的時間。

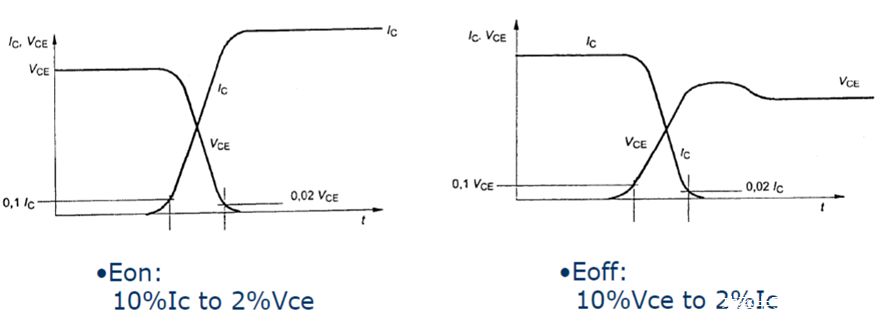

各個廠家對于Eon和Eoff的起始標準可能有所差異，對比時，最好進行統一，當然最好能夠進行實際的實驗對比，這樣較為科學和可靠。

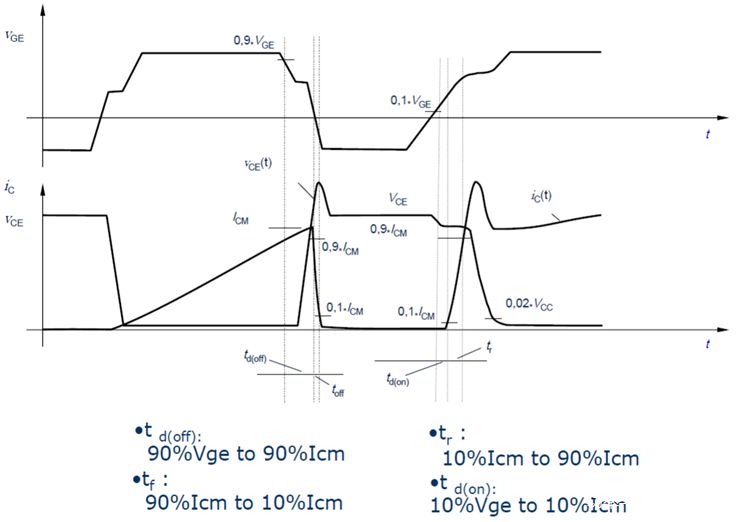

IGBT的主要開關參數：

①開通時間 (td(on)+tr) —器件從阻斷狀態到開通狀態所需要的時 間

②關斷時間 (td(off)+tf) —器件從開通狀態到阻斷狀態所需要的時 間

③開通能量(Eon)—器件在開通時的能量損耗

④關斷能量(Eoff)—器件在關斷時的能量損耗

二、IGBT常用的過流保護措施

IGBT發生短路時，電流上升至4倍額定電流以上，最終IGBT是要將這個電流關斷掉的，這時的電流的數值比平常變流器額定工作時的電流高了很多，所以此時產生的電壓尖峰也是非常高的。為了防止電壓尖峰損壞IGBT，還需要引入我們昨天聊過的電路——有源鉗位電路，但并不是所有的驅動電路都需要配備有源鉗位功能，容量比較大的IGBT，就比較有必要配置此電路。

下面我們簡單地介紹下常用的過流和保護措施：

1、小功率IGBT模塊

對于小功率IGBT模塊，通常采用直接串電阻的方法來檢測器件輸出電流，從而判斷過電流故障，通過電阻檢測時，無延遲;輸出電路簡單;成本低;但檢測電路與主電路不隔離，檢測電阻上有功耗，因此，只適合小功率IGBT模塊。比如：5.5KW以下的變頻器。

2、中功率IGBT模塊

中功率IGBT模塊的電流檢測與過流、短路保護，一種方法是仍然采用電阻檢測法，為了降低電阻產生功耗及發熱生產的影響，可把帶散熱器件的取樣電阻固定在散熱器上，以測量更大的電流。

3、中、大功率IGBT模塊

對于大、中功率IGBT模塊的電流檢測與過流保護常采用電流傳感器。但需注意要選擇滿足響應速度要求的電流傳感器。由于需要配置檢測電源，成本較高，但檢測電路與主電路隔離，適用于大功率的IGBT模塊。保護電路動作的時間須在10us之內完成。
