一、二極管反向恢復機理

所有的pin二極管，在傳導正向電流時，都將從陽極和陰極注入大量的載流子，從陽極注入的空穴載流子在基區(i區)則以少子的形式存儲電荷。 少子注入使i區產生電導調制效應，使得正向通態壓降很低。

但是當正處于正向?qū)ǖ亩O管突然外加一個反向電壓時，由于i區有大量少數載流子的存儲，故在實現反向關斷之前需要將這些少數載流子完全抽出或者中和掉，這一過程就是我們所說的反向恢復過程，所需要的時間被定義為反向恢復時間trr。

反向恢復過程的產生原因時少數載流子的注入，只要是雙極型器件，只要有少子注入，就不可避免的會有反向恢復過程。 但這一過程嚴重的限制了器件的高頻特性，需要盡可能的減小和消除。

二、二極管反向恢復軟度

表征二極管軟度的方法通常是ta與tb的比值，即軟度S=tb/ta。

這種表征方法一直被廣泛采用，通常是S越大越好，S越大，意味著反向恢復dir(REC)/dt越小。 dir(REC)/dt會在電路電感中產生較高地帶電動勢(VRM-VR),這個電勢疊加于電源電壓VR之上，一起加在二極管及其并聯地開關器件上，我們稱之為過沖電壓。 dir(REC)/dt和電路電感越大，VRM越高。 這個電勢不僅提高了二極管和開關器件地電壓要求和成本，而且也是二極管和開關器件的一大威脅，所以反向恢復dir(REC)/dt對于電路安全設計十分重要。

VRM=VR+L* dir（REC）/dt

這里還有另外一個表征方法，反向恢復軟度因子，用FRRS表示，其定義如下：

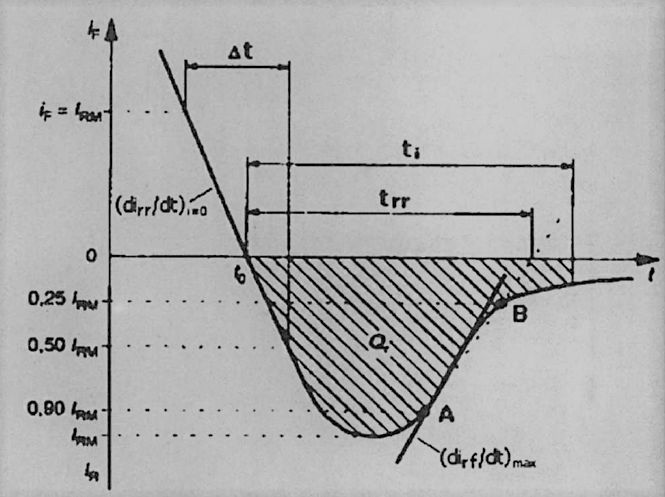

式中各參數的取值如下圖，顯然FRRS越大越好

可見，軟度因子FRRS和軟度S時統一的，但是FRRS更科學，更實用。 反向恢復時間trr和軟度因子FRRS的測試條件如下：

小于10%的和200%的額定正向平均電流值；

正向電流下降率(dirr/dt)i=0;

反向電壓(VR)取額定反向重復峰值電壓的5%；

RC吸收電路(適用時)；

等效結溫。

三、二極管的應用

1、整流二極管

整流二極管利用二極管的單向?qū)щ娞匦詫⒔涣麟娫凑鞒擅}動的直流電。因?yàn)檎鞫O管的正向電流較大，所以整流二極管的結構一般采用面接觸式，這種結構導致整流二極管結電容較大，通常情況下整流二極管的工作頻率小于3KHz。全密封金屬結構封裝和塑料封裝是整流二極管常見的封裝方式，其中正向額定電流在1A以上的整流管采用金屬殼封裝，以充分散熱；正向額定電流在1A以下的整流管多是采用全塑料的封裝。

選用整流二極管時主要考慮其最大整流電流、最大反向工作電流、截止頻率及反向恢復時間等參數。對于普通串聯穩壓電源電路中使用的整流管，其對截止頻率的反向恢復時間要求不高，只需根據電路設計需求選擇最大整流電流和最大反向工作電流滿足要求的整流管即可。開關型穩壓電源的整流電路及脈沖整流電路中使用的二級管，應該選用工作頻率高、反向恢復時間短的整流管。

2、檢波二極管

檢波二極管是將疊加在高頻載波中的低頻信號篩選出來的器件，其具有較高的檢波效率和良好的頻率特性。檢波二極管具有正向壓降小、檢波效率高、結電容小、頻率特性好等特點。在選用檢波二極管時時，應該根據電路設計需求選擇工作頻率高、反向電流小、正向電流足夠大的檢波二極管。

3、開關二極管

由于半導體二極管存正向偏置下導通電阻很小，而在施加反向偏壓截止時截止電阻很大，開關電路中利用半導體二極管單向?qū)щ娞匦跃涂梢詫?duì)電流起接通和關斷的作用，此類半導體二極管稱為開關二極管。

中速開關電路和檢波電路可以選用2AK系列普通開關二極管。高速開關電路可以選用RLS系列、1sS系列、1N系列、2CK系列的高速開關二極管。要根據應用電路的主要參數（例如正向電流、最高反向電壓、反向恢復時問等）來選擇開關二極管的具體型號。開關二極管主要應用于收錄機、電視機、影碟機等家用電器及電子設備有開關電路、檢波電路、高頻脈沖整流電路等。
