一、PWM基本原理

脈寬調制（PWM）基本原理：控制方式就是對逆變電路開關器件的通斷進行控制，使輸出端得到一系列幅值相等但寬度不一致的脈沖，用這些脈沖來代替正弦波或所需要的波形。也就是在輸出波形的半個周期中產生多個脈沖，使各脈沖的等值電壓為正弦波形，所獲得的輸出平滑且低次諧波少。按一定的規則對各脈沖的寬度進行調制，既可改變逆變電路輸出電壓的大小，也可改變輸出頻率。

例如，把正弦半波波形分成N等份，就可把正弦半波看成由N個彼此相連的脈沖所組成的波形。這些脈沖寬度相等，都等于 π/n ，但幅值不等，且脈沖頂部不是水平直線，而是曲線，各脈沖的幅值按正弦規律變化。如果把上述脈沖序列用同樣數量的等幅而不等寬的矩形脈沖序列代替，使矩形脈沖的中點和相應正弦等分的中點重合，且使矩形脈沖和相應正弦部分面積（即沖量）相等，就得到一組脈沖序列，這就是PWM波形?？梢钥闯觯髅}沖寬度是按正弦規律變化的。根據沖量相等效果相同的原理，PWM波形和正弦半波是等效的。對于正弦的負半周，也可以用同樣的方法得到PWM波形。

二、PWM態存在開關管的ZCS導通現象如何解決？

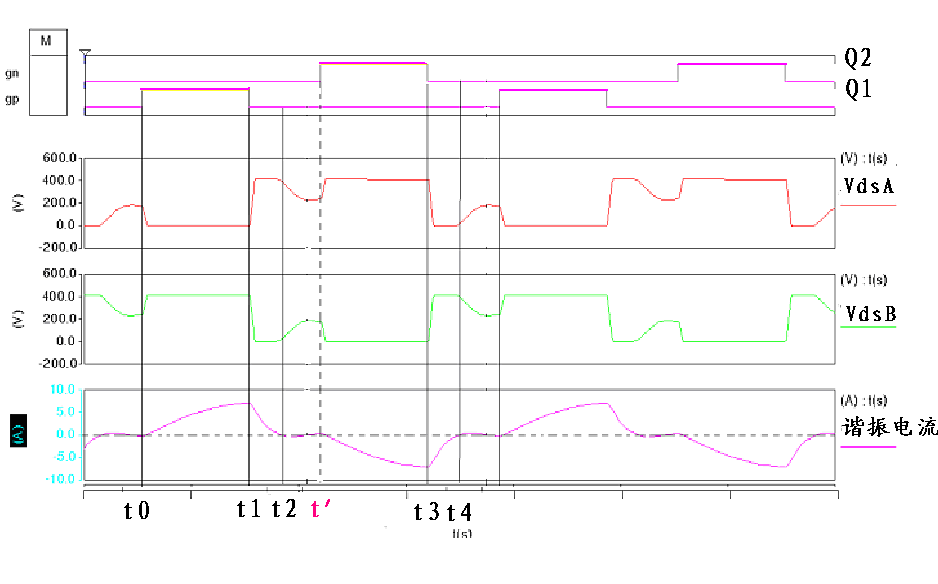

如下圖所示，PWM態存在開關管的ZCS導通現象。

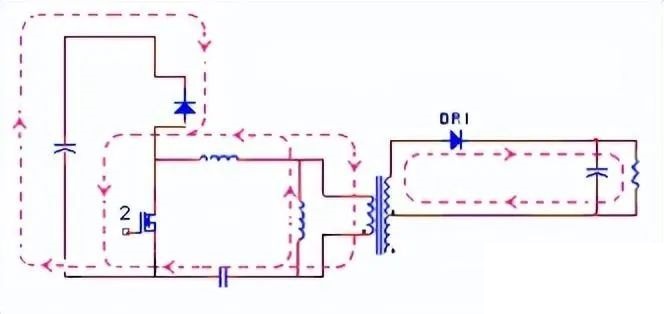

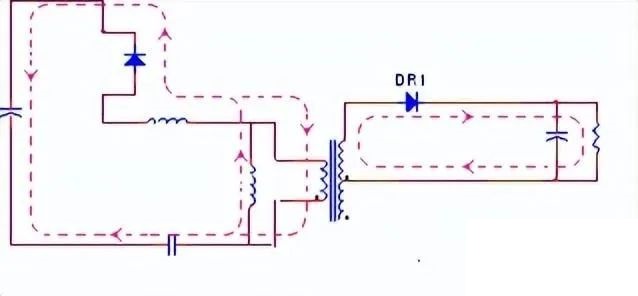

若t2開始到電流再次反向，電流不為零，在諧振電流再次到正向之前，其工作示意圖如下圖所示（假設副邊有電流，DR1和DR2均有可能導通）：

在諧振電流過零前Q2驅動脈沖到來，Q2導通；但此時Q1的體二極管D1也在續流，因此，電流從D1到Q2迅速換流，Q2為ZCS導通。

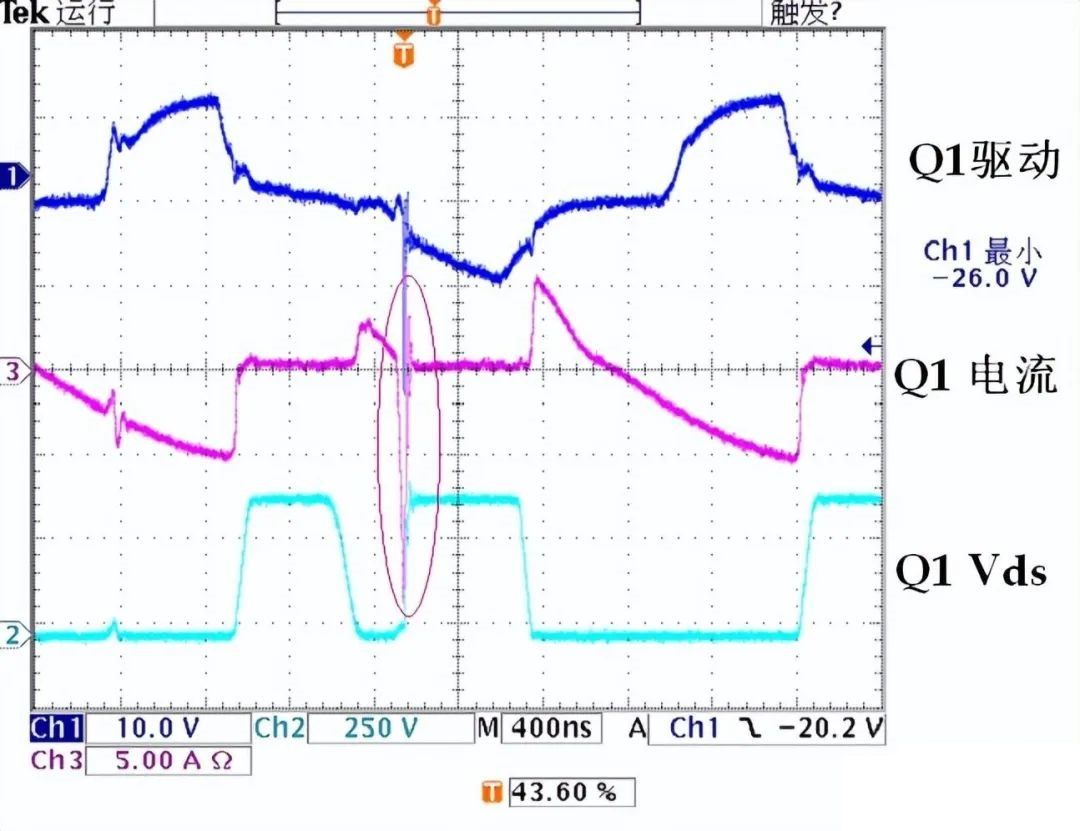

此時，D1反向恢復，產生很大的反向電流尖峰，在Q1的驅動上會耦合出很高的負向尖峰。下面為整流模塊在PWM態測試到的實際波形。圖中紅色圈住的部分就是D1向Q2換流時產生的反向恢復電流尖峰。驅動上的正向尖峰也有，但比較好抑制，問題不突出。

比較有效的方法為： 1. 在開關管GS（GE）端并聯nf級或者pf級電容，或者R、C串聯，具體數值看優化效果。缺點是增加了開關管的輸入電容，使開關損耗增加，尤其在低壓大電流時更為嚴重，需要權衡 2. 在開關管GS（GE）端加對頂?shù)姆€(wěn)壓管，或者穩壓管與快恢復二極管對頂，穩壓管抑制負向尖峰。缺點是容易引起G極的振蕩，造成誤導通，可嘗試對頂?shù)膬蓚€器件再串聯適當?shù)碾娮琛?

3. 與第2條措施類似，穩壓管換成TVS瞬態抑制管，缺點也和第2條類似。 4. 選用具有體二極管快恢復特性的開關管，如Infineon的CFD系列等。
