一、內部浪涌產生的原因

浪涌也叫突波，顧名思義就是超出正常工作電壓的瞬間過電壓。本質上講，浪涌是發生在僅僅幾百萬分之一秒時間內的一種劇烈脈沖?？赡芤鹄擞康脑蛴校褐匦驮O(shè)備、短路、電源切換或大型發動機。而含有浪涌阻絕裝置的產品可以有效地吸收突發的巨大能量，以保護連接設備免于受損。

內部浪涌發生的原因同供電系統內部的設備啟停和供電網絡運行的故障有關：

在電力系統內部，由于斷路器的操作、負荷的投入和切除或系統故障等系統內部的狀態變化，而使系統參數發生變化，從而引起的電力內部電磁能量轉換或傳輸過渡過程，將在系統內部出現過電壓。系統內的電涌主要來自于系統內部用電負荷的沖擊，大約占 80%。在電力系統引起的內部過電壓的原因大致可分為：

（1）電力大負荷的投入和切除；

（2）感性負荷的投入和切除；

（3）功率因素補償電容器的投入和切除

（4）短路故障

供電系統內部由于大功率設備的啟停、線路故障、投切動作和變頻設備的運行等原因，都會帶來內部浪涌，給用電設備帶來不利影響。特別是計算機、通訊等微電子設備帶來致命的沖擊。即便是沒有造成永久的設備損壞，但系統運行的異常和停頓都會帶來很嚴重的后果。比如核電站、醫療系統、大型工廠自動化系統、證券交易系統、電信局用交換機、網絡樞紐等。

二、浪涌抑制電路

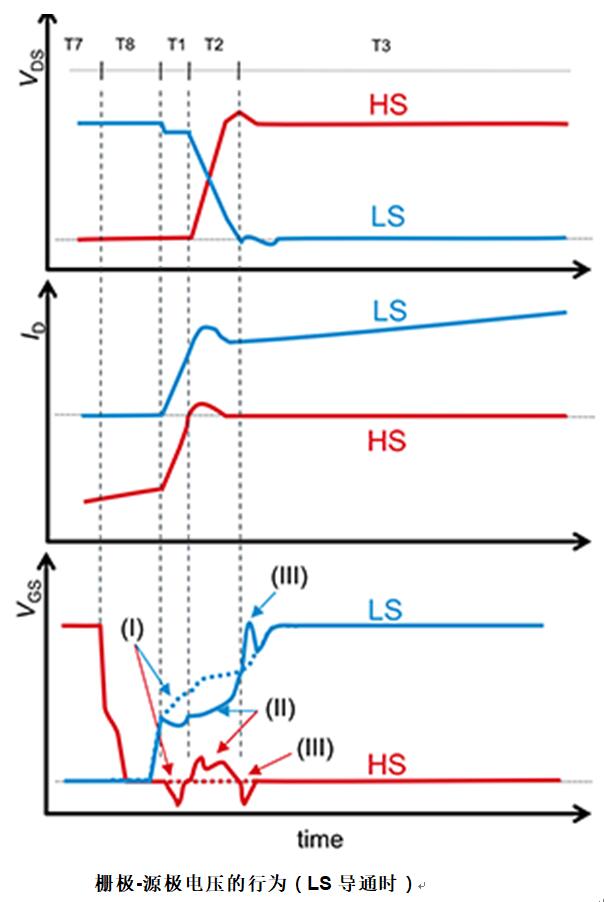

SiC功率元器件中柵極-源極電壓（VGS）的正浪涌在開關側和非開關側均有發生，但是尤其會造成問題的是在LS（低邊）導通時的非開關側（HS：高邊）的事件（II）。右側的波形圖與上一篇中給出的波形圖相同。

其原因是開關側已經處于導通狀態，因此，當非開關側的正浪涌電壓超過SiC MOSFET的柵極閾值電壓（VGS(th)）時，HS和LS會同時導通并流過直通電流。

只是由于SiC MOSFET的跨導比Si MOSFET的跨導小一個數量級以上，因此不會立即流過過大的直通電流。所以即使流過了直通電流，也具有足夠的冷卻能力，只要不超過MOSFET的Tj(max)，基本上沒有問題。然而，直通電流畢竟是降低系統整體效率的直接因素，肯定不是希望出現的狀態，因此就有必要增加用來來抑制浪涌電壓的電路，以更大程度地確保浪涌電壓不超過SiC MOSFET的VGS(th)。

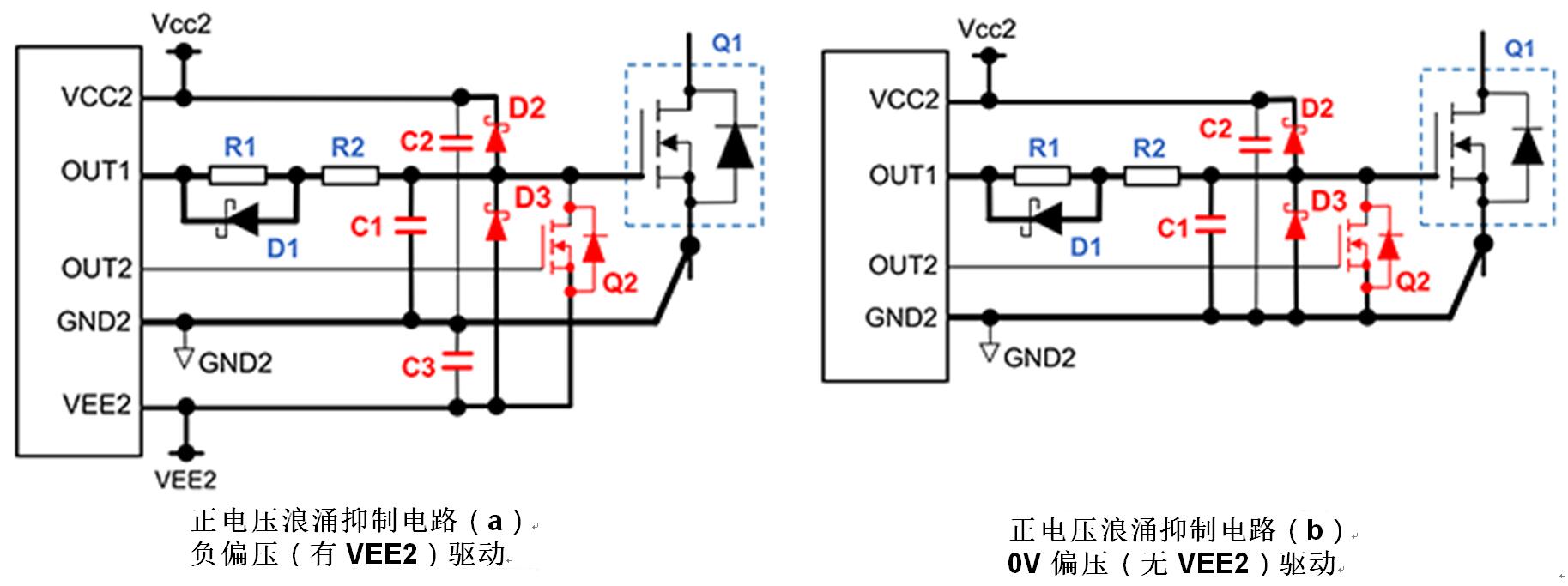

抑制電路的示例如下。這些電路圖是在SiC MOSFET的普通驅動電路中增加了浪涌抑制電路后的電路示例。抑制電路是使用關斷用的驅動電源VEE2時的電路，而抑制電路是不使用VEE2的示例。在這兩個電路中，VCC2都是導通用的驅動電源，OUT1是SiC MOSFET的導通/關斷信號，OUT2是鏡像鉗位 控制信號，GND2是驅動電路的GND。

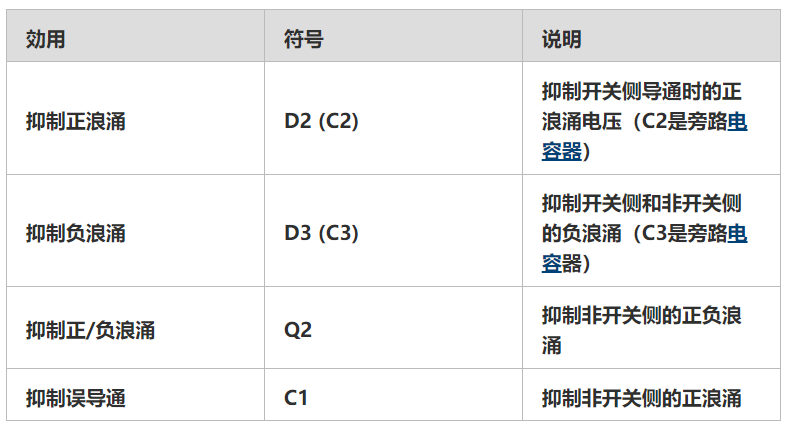

另外，下表中列出了所添加的抑制電路的功能。添加了上面電路圖中紅色標記的部件。

由于D2和D3通常會吸收數十ns的脈沖，因此需要盡可能將其鉗制在低電壓狀態 ，為此通常使用肖特基勢壘二極管（SBD）。另外，選擇SOD-323FL等底部電極型低阻抗封裝產品效果更好。
