二極管" target="_blank">激光二極管包括單異質結(SH)、雙異質結(DH)和量子阱(QW)激光二極管。量子阱激光二極管具有閾值電流低，輸出功率高的優點，是市場應用的主流產品。同激光器相比，激光二極管具有效率高、體積小、壽命長的優點，但其輸出功率小(一般小于2mW)，線性差、單色性不太好，使其在有線電視系統中的應用受到很大限制，不能傳輸多頻道，高性能模擬信號。在雙向光接收機的回傳模塊中，上行發射一般都采用量子阱激光二極管作為光源。

產生激光的三個條件是：實現粒子數反轉、滿足閾值條件和諧振條件。產生光的受激發射的首要條件是粒子數反轉，在半導體中就是要把價帶內的電子抽運到導帶。為了獲得粒子數反轉，通常采用重摻雜的P型和N型材料構成PN結，這樣，在外加電壓作用下，在結區附近就出現了粒子數反轉—在高費米能級EFC以下導帶中貯存著電子，而在低費米能級EFV以上的價帶中貯存著空穴。實現粒子數反轉是產生激光的必要條件，但不是充分條件。要產生激光，還要有損耗極小的諧振腔，諧振腔的主要部分是兩個互相平行的反射鏡，激活物質所發出的受激輻射光在兩個反射鏡之間來回反射，不斷引起新的受激輻射，使其不斷被放大。只有受激輻射放大的增益大于激光器內的各種損耗，即滿足一定的閾值條件：P1P2exp(2G - 2A) ≥ 1(P1、P2是兩個反射鏡的反射率，G是激活介質的增益系數，A是介質的損耗系數，exp為常數)，才能輸出穩定的激光，另一方面，激光在諧振腔內來回反射，只有這些光束兩兩之間在輸出端的相位差Δф =2qπ q=1、2、3、4。時，才能在輸出端產生加強干涉，輸出穩定激光。設諧振腔的長度為L，激活介質的折射率為N，則Δф=(2π/λ)2NL=4πN(Lf/c)=2qπ，上式可化為f=qc/2NL該式稱為諧振條件，它表明諧振腔長度L和折射率N確定以后，只有某些特定頻率的光才能形成光振蕩，輸出穩定的激光。這說明諧振腔對輸出的激光有一定的選頻作用。

半導體是導電性能介于導電的“導體”和不易導電的“絕緣體(非導體)”之間的物質。導體包括鐵、金等金屬物質，絕緣體包括橡膠、玻璃等物質。半導體可以通過使其導電或不導電來控制電流。另外，在某些使用方式下，還可以在光能和電能之間進行能量轉換。

通常，二極管的元件主要由硅(Si)制成。硅(Si)是最典型的半導體材料。硅以“硅石(SiO2：主要成分是二氧化硅的石頭”的形式存在于自然界中，是一種資源豐富的材料。因其易于加工而被廣泛應用于很多半導體產品中。

硅(Si)作為半導體材料，本來是絕緣體，幾乎沒有作為載流子的自由電子。因此，通過向硅(Si)中添加其他雜質來提高硅(Si)中的載流子濃度，從而提高其電導率。像這樣通過添加雜質來增加載流子的半導體被稱為“雜質半導體”。載流子包括自由電子和自由空穴，其中使自由電子載流子增加的半導體稱為“n型半導體”，使自由空穴載流子增加的半導體稱為“p型半導體”。

* p型半導體(+：positive，空穴多的半導體)、n型半導體(-：negative，電子多的半導體)

二極管的元件是p型半導體和n型半導體連接的結構，稱為“pn結”。p型半導體的引腳稱為“陽極”，n型半導體的引腳稱為“陰極”，電流是從陽極流向陰極的。

振蕩波長 (λ)

振蕩波長用符號λ表示，單位是nm(納米)。

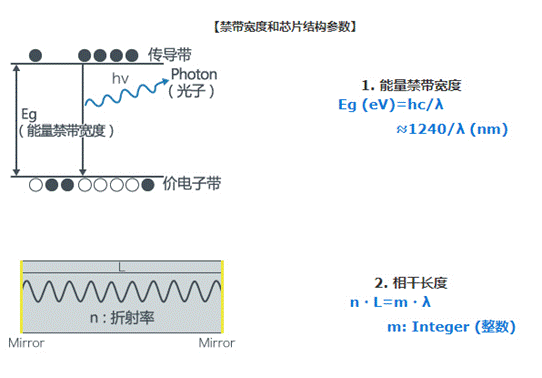

由有源層結晶材料具有的禁帶寬度和芯片結構參數的共振器長度決定。

共振器長度存在很多候選振蕩波長，但禁帶寬度周圍增益最大的波長發生振蕩。

如果結區(有源層)溫度上升，則共振器長度發生物理伸長或折射率變大，如果殼體溫度及光輸出增大，則振蕩波長將變長。

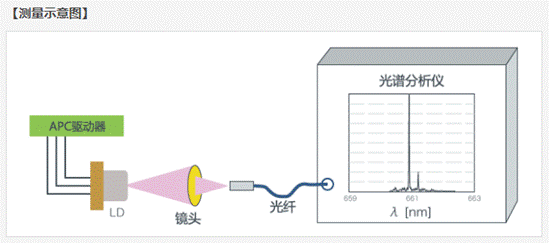

振蕩波長 (λ)：測量方法

使用APC驅動器，使LD的光輸出保持一定。

使用集光鏡頭令激光入射到光纖上，再通過光纖輸入光譜分析儀，觀測振蕩光譜。

激光的形狀

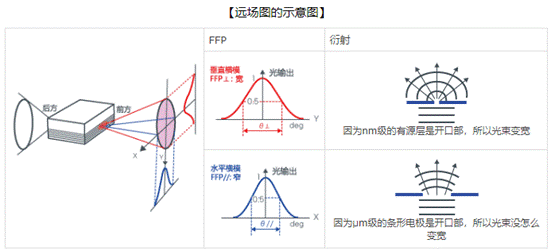

遠場圖 (FFP：Far Field Pattern)

輻射到離芯片端面足夠遠的地方的光的強度分布稱為遠場圖。

半導體激光器發出的光并不都是直線光，因衍射導致擴散發射。

由于芯片內的共振器(有源層和條形電極)的垂直方向是以數10nm級，水平方向是以數μm級制作而成，因此一般來說，遠場圖在有源層上的垂直方向比水平方向要大。

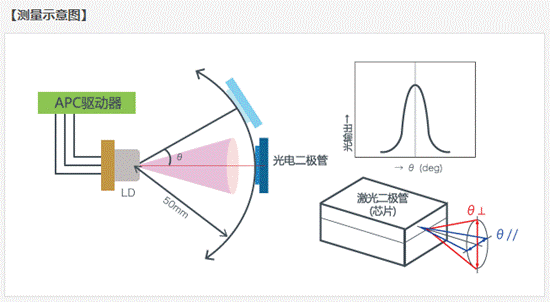

遠場圖: 測量方法

使用APC驅動器，使激光二極管的光輸出保持一定。

光電二極管的受光面朝向激光芯片的發光面，在以發光點為中心的圓周上使之移動，測量正面為0度時的角度和光強度的關系。

在激光芯片的有源層上，沿水平方向和垂直方向分別進行移動。

APC驅動器：

Auto Power Controll的簡稱，是輸出一定驅動的意思。

LED通常使用的是ACC(恒流驅動)，但LD的用途上，使用ACC時輸出的穩定程度不夠。因此，一般的激光二極管中都內置光電二極管用于監視，設置在封裝內部，使之能夠接收到來自芯片后端的光。

使該光電二極管的輸出 (Im：監視電流)保持一定的反饋驅動電路叫作APC驅動器(電路)。
