有多種類型的時序違例可歸類為脈沖寬度違例。
-  最大偏差違例
-  最小周期違例（本文詳解之重點）。
-  最大周期違例
-  低脈沖寬度違例
-  高脈沖寬度違例

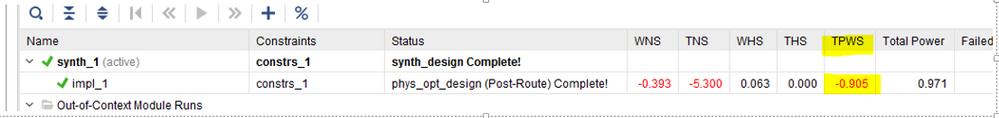

如需了解脈沖寬度違例的詳情，請參閱“報告時序匯總”(Report Timing Summary) 的“TPWS”部分。

最嚴重的脈沖寬度違例在報告中顯示為 WPWS。

如需了解脈沖寬度違例的詳情，請?jiān)?Vivado GUI 中打開脈沖寬度違例報告（單擊“Reports” - > “Timing” - > “Report Pulse Width”）或使用以下 Tcl 命令打開此報告：

report_pulse_width

最小周期違例

本文僅介紹“最小周期違例”相關內容。

報告描述：

在脈沖寬度報告中，將檢查所有時鐘的最小脈沖寬度要求。

最小周期違例示例：

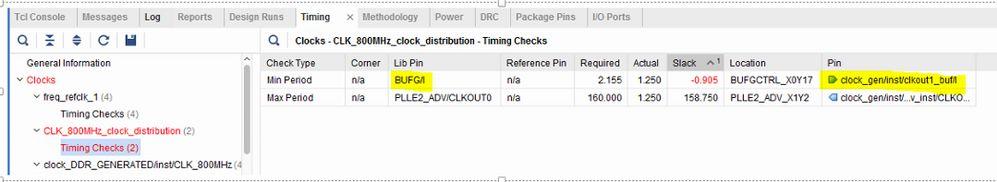

舉例來說，GUI 中打開的報告描述如下所示：

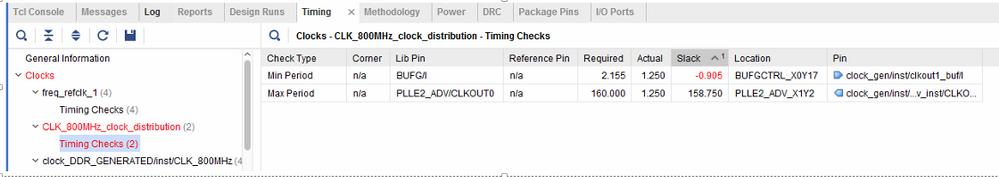

以上示例顯示了特定時鐘的最小周期 (Min Period) 和最大周期 (Max Period) 要求。

可以看到，針對“Min Period”，裕量 (Slack) 為負值。

此違例現象必須解決，才能避免出現脈沖寬度違例。

在此示例中，顯示的預期值 (Required) 為 2.155ns，實際值 (Actual) 為 1.250ns，這兩個值均為對應于檢查類型 (Min Period) 的值。“Slack”列顯示的值即為這兩者的差值（Slack = Actual 值 - Required 值）。

解決辦法：

在此示例中，負 Slack 值 -0.905ns 位于 BUFG 的輸入引腳 (Lib Pin: BUFG/I) 上。

要解決此違例，必須檢查此特定器件系列的 AC 和 DC 特性，其中將顯示 BUFG 允許的最大頻率。
