半橋串聯諧振轉換器可實現 100 W 以上轉換器的高效率和高功率密度。最常見的諧振拓?fù)?圖 1)是由串聯磁化電感器組成的諧振回路;諧振電感;和一個電容器(縮寫為 LLC)。參數值的選擇決定了諧振回路增益曲線的形狀，這會影響諧振轉換器在系統中的性能。

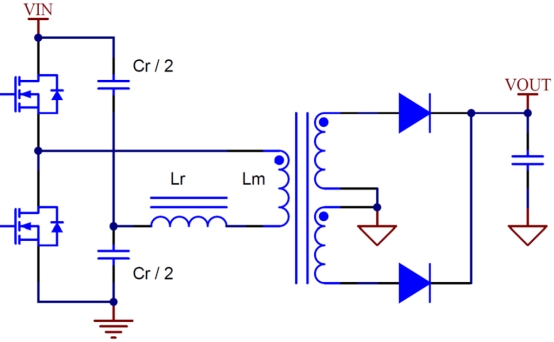

圖 1具有分離諧振電容器的半橋 LLC 功率級，參數值的選擇決定了諧振回路增益曲線的形狀，需要在向電路施加能量之前對其進行驗證。

一旦確定了一組參數并選擇了組件，在向電路施加能量之前驗證增益曲線非常重要。在本功率技巧中，我將描述一種測量諧振回路增益曲線的技術以及如何解釋結果，包括顯示該技術的優點和局限性的示例。

頻率響應分析儀向任何電路注入一個小的交流信號，然后測量系統中兩個點的電壓，以確定確定頻率范圍內的信號增益和相位延遲。雖然該設備最常用于測試控制環路，但您也可以使用頻率響應分析儀來測量 LLC 轉換器功率級的增益。圖 2顯示了此類測量的接線圖。

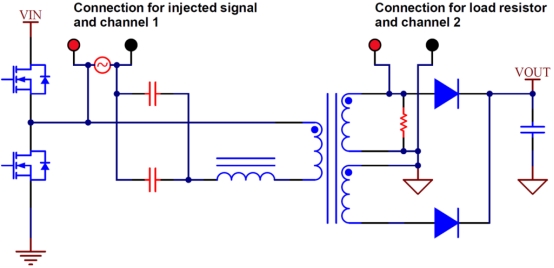

圖 2將諧振回路連接到頻率響應分析儀以重新創建增益曲線圖的接線圖。功率級的增益圖可以通過顯示通道 2 電壓除以通道 1 電壓的幅值來獲得。

半橋 LLC 有一對諧振電容器，其中一個連接到輸入電壓，另一個連接到初級接地。要在此電路中進行測試，諧振電容器必須彼此并聯并與初級繞組串聯。分析儀的注入信號和通道 1 測量通過初級側組件從半橋的開關節點連接到諧振電容器的另一端。分析儀的次級通道(通道 2)跨接在次級繞組上，并添加了一個電阻來近似負載條件。掃描注入交流信號的頻率后，您可以通過顯示通道 2 電壓除以通道 1 電壓的幅值來繪制功率級增益。圖3顯示測試結果示例。

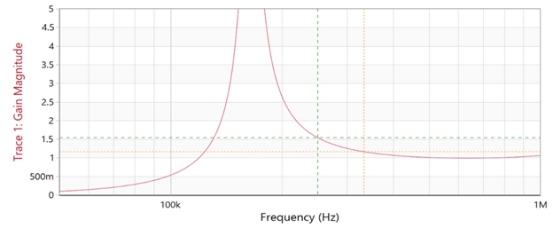

圖 3可從圖 2 所示的測試設置中觀察到的 LLC 諧振回路增益曲線測量示例。

您可以根據變壓器匝數比以及功率級初級側和次級側的開關和繞組的配置，將功率級增益轉換為電壓增益。半橋 LLC 功率級通常帶有中心抽頭次級繞組和兩個輸出整流器。在此示例中，輸出電壓大約是輸入電壓、匝數比和諧振回路在工作頻率下的增益的乘積。圖 4中繪制的次級配置的其他選項使諧振回路能夠轉換為更高的輸出電壓。請注意，如果初級側配置有全橋，則需要將這些比率乘以兩倍。

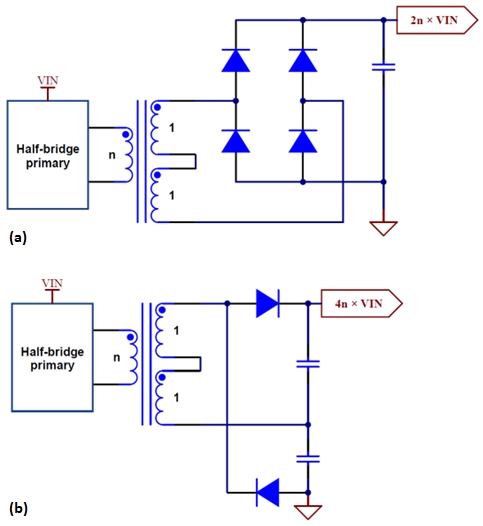

圖 4在次級側配置全波整流器，使傳輸能量加倍 (a);雙端次級配置可實現四倍電壓增益 (b)。

該技術的優點是您可以直接在 PCB 上進行測量，并在測試結果中考慮功率級寄生元件。 使用替代模型來解釋變壓器的構造如何在電路中引入額外的電感(圖 5)。您可以圍繞這些固有的寄生組件進行設計或?qū)⑺鼈兗傻侥脑O(shè)計中。例如，您可以使用漏電感作為諧振電感器，通過從設計中移除物理組件來節省成本并提高效率。通過使用這種快速測試，可以簡化諧振回路設計的優化。

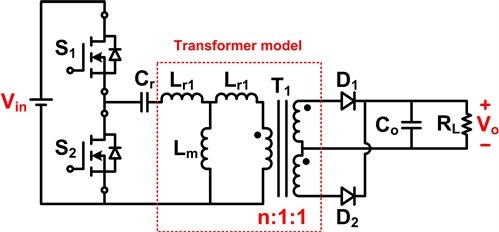

圖 5使用漏電感作為 LLC 轉換器的諧振元件的變壓器模型，允許設計人員圍繞固有寄生組件進行設計或?qū)⑵浼傻皆O(shè)計中。

在次級使用同步整流器將進一步提高 LLC 轉換器的效率。這樣做會降低傳導損耗，而傳導損耗往往主導該元件的總損耗特性;然而，MOSFET 的選擇可以改變增益曲線的形狀。較低電阻的 MOSFET 將具有較大的輸出電容。變壓器的匝數比可以放大該電容，這在某些情況下可能成為一個問題。正如我所提到的，測試電路中的增益曲線有助于考慮整個功率級中的額外寄生元件。圖 6突出顯示了 MOSFET 輸出電容的影響，這些影響在初始諧振回路設計中可能被忽視。

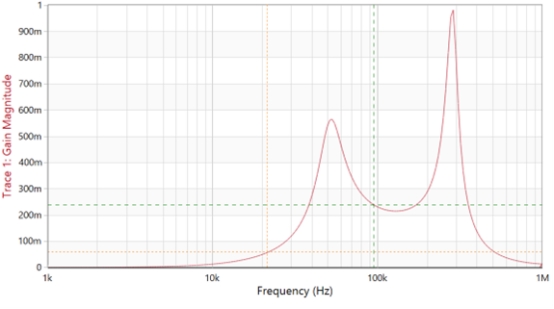

圖 6在此設計中，寄生電容在 300 kHz 左右增加了諧振，而這在設計階段是不應該出現的。

然而，使用頻率響應分析儀無法考慮所有設計寄生元件。例如，測量不會顯示彼此耦合不良的次級繞組對中心抽頭結構的影響。初級和次級繞組之間的松散耦合會形成漏感，這在一定程度上有利于 LLC 設計。然而，彼此耦合不良的次級繞組會降低功率級的性能。在交流分析中不可能觀察到這種影響，但在監測次級繞組電壓時會很明顯。

例如，圖 7中的設計具有正確的增益曲線。但是，當觀察次級繞組上的電壓時，該電平開始時較高，然后下降至低于輸出電壓的電平。理想情況下，這些電壓波形應該看起來更像方波。松散耦合還會在次級整流器關斷邊緣產生較大的漏電尖峰。隨著負載的增加，彼此松散耦合的次級線圈的失真效應變得更加明顯，并限制了可能的輸出。力量。

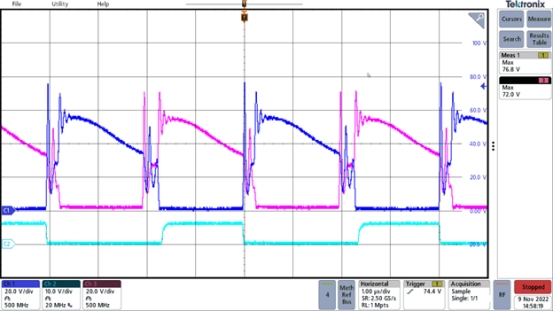

圖 7變壓器設計中的松散耦合在開關波形中很明顯，但在增益曲線中并不明顯。

即使在重新配置該變壓器設計以使次級繞組更好地相互耦合之后，產生的諧振電感和磁化電感仍然相同。正如預期的那樣，增益曲線測量結果沒有視覺差異。但圖 8中的開關波形說明了新設計的顯著改進。

圖 8改進的變壓器設計具有更好的耦合，可減輕電壓降，同時保持增益曲線形狀。

重新配置次級繞組后，開關波形看起來更接近預期;波形更加方形，阻斷電壓等于輸出電壓。關斷邊緣的泄漏尖峰也被消除。

這兩種變壓器的設計實際上是相同的，不需要額外的組件。然而，這些變化對整體效率產生了很大影響。

設計諧振轉換器時，請通過驗證諧振回路的增益曲線來開始評估。雖然它無法檢測到所有故障，但您將深入了解可實現的增益以及預期的工作頻率范圍。
