一直以來，?鉗位二極管都是大家的關注焦點之一。因此針對大家的興趣點所在，小編將為大家?guī)?鉗位二極管的相關介紹，詳細內容請看下文。

一、?鉗位二極管

?鉗位二極管?是指在電路中用于限制某點電位的二極管，其作用是將該點的電位固定在某一預定的電平上，而不改變信號的波形。鉗位二極管利用二極管的單向導電性來實現這一功能。

鉗位二極管廣泛應用于各種電子電路中，特別是在需要保護敏感元件免受過高電壓損害的場合。例如，在GPIO電路中，鉗位二極管可以防止靜電放電（EOS）損壞管腳。具體應用中，鉗位二極管可以將輸入電壓的范圍限制在某個預定的電平之間，從而保護電路不受損壞?。

在電路設計中，鉗位二極管常用于正鉗位電路和負鉗位電路中。正鉗位電路中，當輸入信號在負半周時，二極管導通，輸出電壓被鉗制在0V；在正半周時，二極管截止，輸出電壓等于輸入電壓加上電容電壓。負鉗位電路則相反，負半周時輸出電壓為0V，正半周時輸出電壓等于輸入電壓減去電容電壓?。

通過這些應用和設計方法，鉗位二極管在保護電路和信號處理中發揮著重要作用。

?鉗位二極管可以應用于以下場景：

1、?電壓保護?：二極管鉗位電路可以防止電路受到瞬時過電壓的影響，保護電路中的其他元器件不受損壞。

2、?信號處理?：在音頻或視頻信號處理中，二極管鉗位電路可以限制信號的幅度，避免信號失真。

3、?電源穩壓?：在簡單的電源穩壓電路中，可以使用二極管鉗位電路來限制輸出電壓的波動，提高電源的穩定性。

4、?浪涌保護?：保護電路免受電壓尖峰或瞬變的影響。

二、箝位二極管的原理是什么？

要理解這個問題，首先要了解鉗位電路。能夠將輸入輸出信號波形的某一部分固定在選定電平的電路稱為箝位電路。如果要更改箝位電平，可以在電路中連接直流電位。如果要箝位脈沖的底部，可以在側面反轉二極管。

以一個普通二極管箝位電路為例，假設輸入信號，在零時間，uO（0+）=+E，uO產生幅度為E的正躍遷。之后，在0到t1之間，二極管D導通，電容C的充電電流很大，uC很快等于E，導致uO=0。在 t1 處，ui（t1）=0，uO 再次出現振幅 -E 跳躍。在t1~t2期間，D關斷，充電電容C只能通過R放電，通常R的值非常大，導致uC下降非常緩慢，uO變化很小。在 t1 處，uI（t2） = E，并且 uO 具有振幅 E 的跳躍。在 t2 至 t3 期間，D 導通，電容 C 充電。與從0到t1的周期不同，此時電容器上存儲了大量電荷，因此充電持續時間更短，uO降低到零的速度更快。稍后重復上述過程，uO和uC的波形?？梢钥闯觯瑄O的頂部基本上被限制在零電平，因此該電路稱為零電平正峰值（或頂部）箝位電路。

將二極管反接，將輸入矩形波的底部箝位在零電平，形成零電平負峰值（或底部）箝位電路。

三極管箝位電路，如果它的BE結也看成是二極管，那么，就箝位原理而言，所示電路是完全相同的，只是電路還具有放大作用。

為了更好地了解箝位二極管的原理，以下是兩種不同電路原理的介紹：

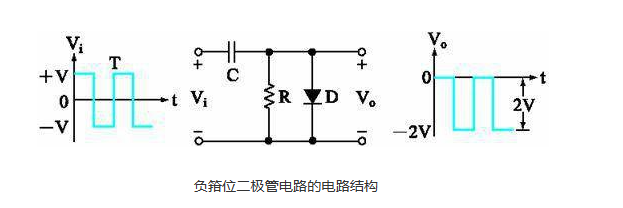

1.負箝位二極管電路

工作原理：

當Vi為正半個周期時;充電開始，電容器C充電至V值。此時，箝位二極管導通，Vo=0V。

當Vi為負半周期時，停止充電，電容上的電壓為-V，同時加負半周期電壓-V，Vo=-2V。

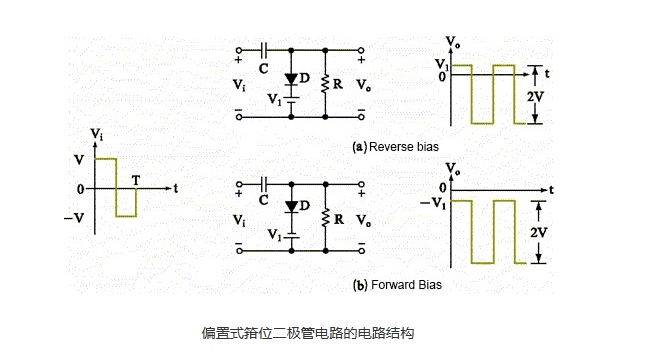

2.偏置型箝位二極管電路

工作原理：

當Vi為正半個周期時，二極管DON，C充電至V值（左正，右負），Vo=+V1（a）或-V1（b）。

當Vi為負半周期時，二極管DOFF，RC時間常數足夠大，Vo=VC+Vi（負半周期）=2V。
