隨著汽車內各個系統的控制都在向智能化和自動化轉變，汽車電氣系統變得越來越復雜，不同的汽車OEM和Tier-1廠商紛紛研究定義不同汽車總線標準，以減少線束網絡復雜度和降低電子系統的故障，同時降低整車成本。其中CAN總線在汽車總線中應用最為廣泛，采用合適的網絡拓?fù)湟约疤嵘鼸MC性能對CAN收發器在環境復雜的汽車應用中有著重要意義。納芯微推出了多款可以實現不同系統應用的CAN收發器。本篇應用筆記主要對網絡中的節點數量計算以及收發器的外圍電路設計選擇進行介紹。

CAN有什么標準：

CAN標準：ISO11898(通信速度為 5kbps - 1Mbps 的 CAN 高速通信標準，其中CAN FD(Flexible Data-rate)納入了ISO 11898-1:2015標準中)和ISO11519(通信速度為 125kbps 以下的 CAN 低速通信標準)。具體標準可以百度，或者私信我。

CAN的電壓特性：CAN網絡中的物理信號傳輸基于電壓差的傳輸(差分信號傳輸)。高速CAN和低速CAN的電壓差分電壓大于0.9V時為顯性電平，對應邏輯“0”，小于0.5V為隱性電平，對應邏輯“1”。

差分(負載)電阻的作用：

1.在顯性狀態期間，總線的寄生電容會被充電，而在恢復到隱性狀態時，這些電容需要放電。如果CANH、CANL之間沒有放置任何阻性負載，電容只能通過收發器內部的差分電阻放電，這個阻抗是比較大的，放電時間就會明顯比較長。因此，總線的終端電阻的第一作用是放電。

2.隱性時差分電阻阻值很大，內部的MOS管屬于高阻態，外部的干擾只需要極小的能量即可令總線進入顯性(一般的收發器顯性門限最小電壓僅500mV)。這個時候如果有差模干擾過來，總線上就會有明顯的波動，而這些波動沒有地方能夠吸收掉他們，就會在總線上創造一個顯性位出來。所以為提升總線隱性時的抗干擾能力，增加一個差分負載電阻，且阻值盡可能小，以杜絕大部分噪聲能量的影響。然而，為了避免需要過大的電流總線才能進入顯性，阻值也不能過小。

CAN(Controller Area Network)是由ISO定義的一種串行通信，它是一種能有效地支持高安全等級的分布實時控制的新一代協議，屬于范疇。CAN最早被設計作為環境中的通訊，在車載各電子控制裝置與ECU之間交換信息，形成控制網絡，目前應用領域已經相當廣泛。

近年來，支持CAN協議的芯片不斷推出，給用戶帶來了極大的方便。隨著我國對需求的增加，CAN總線已經會成為我國最常用的現場總線之一。

基于CAN總線的ECU電子控制單元的開發，也是現在最熱門的研究?，F(xiàn)在對CAN總線芯片的研究已經不再局限于單一芯片的研究，而是把所有的功能芯片都集中在一塊芯片上實現一個完整的ECU的功能。

本項目目的是利用實現一款支持CAN2.0協議的總線，完成一個通用的能夠滿足CAN2.0協議的CAN總線控制器軟IP核，這樣可以在以后的應用中方便的集成到其他系統中去。本文使用語言，設計了一款支持CAN2.0協議的CAN總線控制器，并利用FPGA芯片在CAN總線網絡中對其進行了測試，實現了設計目的。創新點為CAN_Registers設計中寄存器模塊、位流處理器的收發部分功能、測試程序、基于該FPGA的CAN總線控制器的節點電路等。

1. CAN總線節點數計算

一個CAN網絡中，總線所能支持掛載的最大節點數是衡量CAN收發器性能的一個重要參數。影響CAN 總線節點數量的因素可以從CAN收發器的物理層和協議層兩個方面去考慮。

首先物理層方面，總線節點的輸出差分電壓大小決定了CAN總線電平能否被正常識別，通訊能否正常進行，主要由總線負載電阻RL來決定，而RL取決千總線終端匹配電阻以及各節點總線差分輸入電阻 Rdif,我們可以通過如下方式從物理層角度去估算—個 CAN網絡的最大節點數。

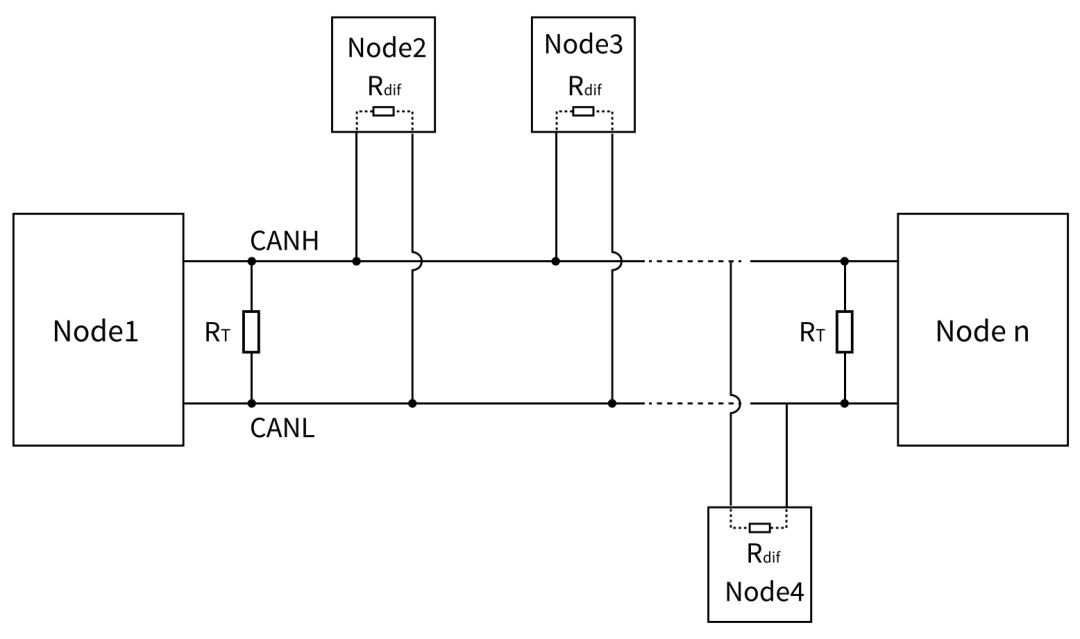

圖1.1 n個節點的CAN網絡總線拓?fù)?

上圖為掛載n個CAN節點的總線網絡拓?fù)涫疽鈭D，其中RT為終端匹配電阻，Rdif為CAN收發器的總線差分輸入電阻?？梢酝ㄟ^電路等效的方法得到如下所示簡易拓?fù)鋱D：

圖1.2 n個節點的CAN網絡等效電路圖

如上圖所示，Node 1作為信號發送，Node n作為信號接收。從Node 1端看進去的線路等效電阻為：

將(1)式化簡可得：

RT為終端匹配電阻，此處取120Ω;Rdif為差分輸入電阻，這里取20kΩ;RL可支持的負載電阻范圍為 45Ω~700Ω，當RL=45Ω時，n取最大值為112。所以在此參數條件下的CAN總線網絡中，最多可支持掛載112個CAN節點。

從協議層方面來考慮，當總線節點數越多，總線越長，線路寄生越大，對于本地節點信號自發自收的工況下，總線寄生越大，有可能導致回環回來的信號衰減較多，CAN控制器的采樣發生錯誤，導致通訊異常;而對于相距較遠兩個節點之間進行通信的工況下，中間節點越多，線路越長，導致信號傳播延時較長，接收端在接收到發送端發出的CAN信號后會進行幀內應答(ACK)，傳播延時較長可能導致應答不及時，通訊失敗。所以在計算CAN總線最大掛載節點數時，應考慮線路寄生以及傳播延時的影響，具體要求為由線路寄生較大引起的信號衰減不應使得CAN控制器的采樣出現偏差，導致通訊異常;同時信號在傳輸路徑上的傳播延時應小于1/2的位時間，保證接收節點能夠及時應答，不會導致通訊失敗。

2.CAN總線外圍電路設計參考

在汽車應用中，EMC問題是一個被廣泛關注的問題，而與傳統汽車相比，新能源汽車的EMC問題更加突出，因此對于汽車中大量使用的總線接口芯片的EMC性能要求也比較高。為了獲得較好的EMC性能，除了芯片設計的考慮之外，系統中芯片外圍電路的補充完善也是至關重要的。這一部分將著重介紹一下CAN芯片外圍電路的一些參考設計(如圖2.1所示)。

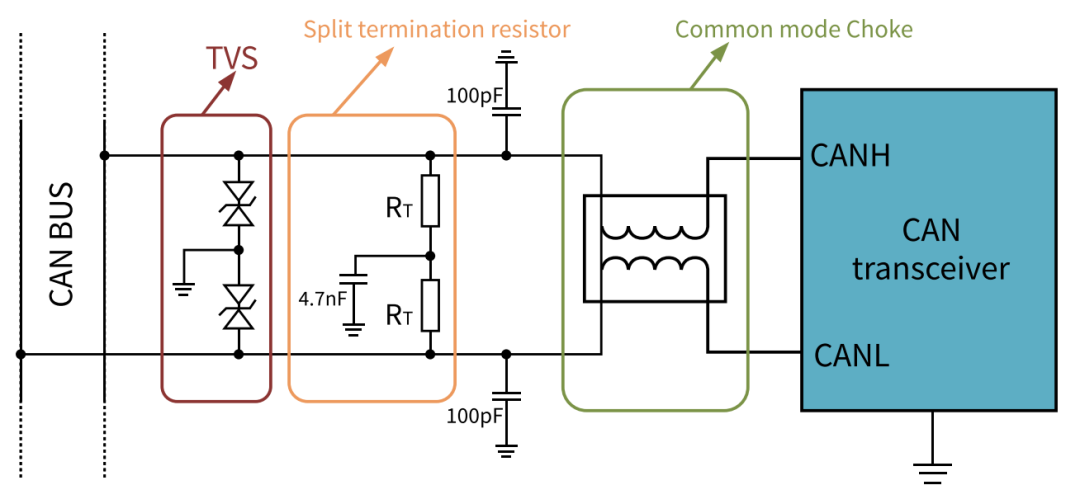

圖2.1 CAN總線外圍電路參考設計示意圖
