運放將是下述內容的主要介紹對象，通過這篇文章，小編希望大家可以對運放的相關情況以及信息有所認識和了解，詳細內容如下。

一、運放的單電源應用方法解析

有些運放，注明是‘單電源設計’，但是，其實是指這種運放在與邏輯電路對接時，允許使用單電源供電。

如果沒有留意這個細節，就會錯誤地在線性電路中使用，以為可以簡單的接單電源就能工作。

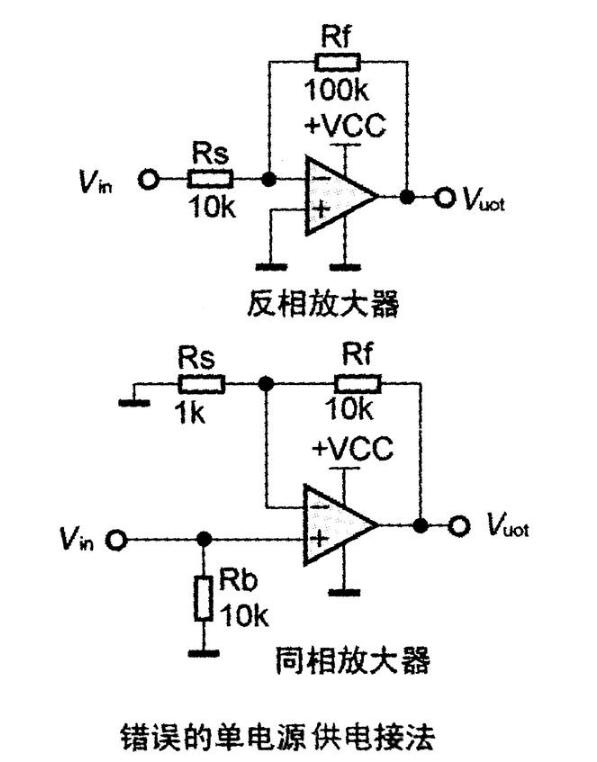

如下圖所示，是錯誤的單電源接法。

這樣的錯誤接法，會導致輸出信號的負半周被削掉，因為輸出端的最低電位為0V，無法再向不存在的負電壓擺動。

運放在進行線性應用時，無論運放的說明上，是否注明‘單電源設計’，在使用單電源時，都應該使用下面圖中的接法。

使用R1和R2建立中點電壓，給運放一個類似雙電源的中心電位參考，C1的作用是濾除電源帶來的交流噪聲。

在同相放大器中，專門設置輸入隔直電容C2，反饋隔直電容C3。

在反相放大器中，專門設置輸入隔直電容C2。

因此，對于同相輸入端的直流信號來說，反相放大器和同相放大器的增益都是1，這樣運放的輸出端就跟隨同相輸入端的直流電位，被設置于參考中心電位附近，從而保持輸出信號有良好的正、負方向的擺幅，不會出現錯誤接法中的削波現象。

二、如何消除運放失調電壓

（一）選擇合適的運放器件在設計電路的時候，需要合理的選擇運放器件，優先選擇失調電壓和電流較小的器件。同時，在考慮電路元器件成本的前提下，使用質量好、性能更穩定和失調電壓較小的運放器件可以有效地降低匹配誤差，降低運放失調電壓的發生概率。

（二）優化電路設計優良的電路設計可以讓電路正常工作，減少失調電壓的產生。具體來說，可能涉及：合理布線、采用低噪聲的濾波電容、提高抗干擾能力、電源、重新計算元器件選型，降低電源噪聲等等。只有將每個方面都考慮在內，才能設計出更加穩定的電路，減小失調電壓的產生。

（三）加強實施效果調試設計電路后需要進行調試，對于電路效果不理想的情況需要采取強化措施。調試時可使用示波器、信號發生器等工具，觀察輸出波形，同時也可以改進等調試運行正確定量，找到誤差的因素，加強調試效果，減小失調電壓的產生。

（四）提高測試技能在調試過程中需要注意測試技能，具體來說，需要選擇合適的測試設備和單元測試方法，提高自己檢測的準確性。同時也需要了解運放的相關知識和技能，才能快速準確地檢測失調電壓。如果測試技能不夠熟練，可能造成誤差，導致失調電壓無法有效去除，影響電路的正常工作，給調試帶來不便。

以上所有內容便是小編此次為大家?guī)淼挠嘘P(guān)運放的所有介紹，如果你想了解更多有關它的內容，不妨在我們網站進行探索哦。
