在實際工業和儀器儀表(I&I)應用中，RS-485接口鏈路需要在惡劣電磁環境下工作。雷擊、靜電放電和其他電磁現象引起的大瞬變電壓可能損壞通信端口。為了確保這些數據端口能夠在最終安裝環境中正常 工作，它們必須符合某些電磁兼容性(EMC)法規。大家都知道，EMC 描述的是產品兩個方面的性能，即電磁發射/干擾EME和電磁抗擾EMS。EME中又包含傳導和輻射;而EMS中又包含靜電、脈沖群、浪涌等。本文將從EMS中的浪涌抗擾度的角度出發，分析設計電源的前級電路?？估擞康碾娐贩治鲂」β孰娫茨K中常用的EMC前級原理圖，F(xiàn)USE為保險絲，MOV為壓敏電阻，Cx為X電容，LDM為差模電感，Lcm為共模電感，Cy1和Cy2為Y電容，NTC為熱敏電阻。其中Y電容、共模電感等的主要作用雖然不是為了改善電路的浪涌抗擾度，但它們卻間接地影響了抗浪涌電路的設計。

1 主回路吸收電路與di/dt抑制電路

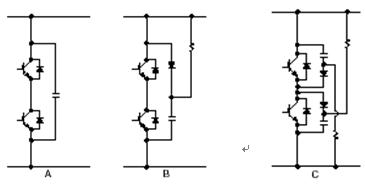

整流電路在輸入側要接抗雷擊過電壓或操作過電壓吸收電路，這種吸收電路由星形連接的高頻、高壓電容器(如470p/2Kv)和壓敏電阻(如20k/1Kv)組成，具體電路見圖1中R1、R2、R3 和C1、C2、C3。逆變器部分在高頻開關狀態時，產生電壓尖脈沖，如果不加以處理將損壞IGBT模塊、干擾驅動電路。采用吸收電路可以抑制電壓尖脈沖，當前變頻器中常用的吸收電路有三種形式，如圖2 所示，根據所用開關器件和功率等級來選擇使用。

圖2 IGBT常用吸收電路

2 控制及驅動電路的電路板EMC設計

現代

a)縮短高頻走線布局圖 b)數字與模擬電路分開線布局圖

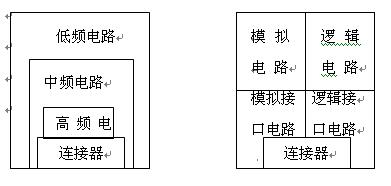

圖3 兩種參考布局圖

在整個PCB中，布線過程限定最高、技巧最細、工作量最大，布線不當會產生嚴重的電磁干擾。以變頻器控制電路為例，布線中應遵循如下基本原則：電路板盡量采用四層板;印制導線的布設應盡可能短，拐彎成圓角;印制導線寬度最小不宜小于0.2mm,間距一般可取0.3mm,公共地線應盡可能的粗;布線順序應遵循先布高頻線(如PWM 信號線)、干擾線(如晶振走線), 后布普通線;數字區與模擬區盡可能隔離，并且數字地與模擬地要分離;多層線路板的電源和地線是由不蝕刻的銅箔板形成,這種大的接地平面形成了極低的電源阻抗。因此多層板的優點在于對公共耦合阻抗不太敏感，且提供了屏蔽。下圖4給出四層板布線示意圖。

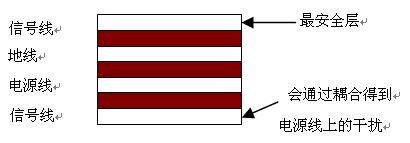

圖 4 四層板布線實例

3)旁路和去耦

旁路和去耦可防止能量從一個電路傳到另一個電路，近而提高配電系統的質量。通過合理布置去耦電容可以為器件提供局部化的DC電源，減少跨板浪涌電流以及進入到電路板的高頻能量。通過增加旁路電容產生AC通路來消除無意義能量進入敏感部分，另外還可以提供帶寬受限濾波。

圖5 去耦電容模型及安裝圖

上圖5 a)給出了去耦電容的實際等效電路，b)給出了正確安裝方法(右圖)和錯誤安裝方法(左圖)的對照?？梢缘弥?，去耦電容引線盡可能短才能減小寄生參數、達到很好的去耦效果。

這些要求包括三個主要瞬變抗擾度標準：靜電放電、電快速瞬變和電涌。

許多EMC問題并不簡單或明顯，因此必須在產生設計開始時予以考慮。如果把這些問題留到設計周期后期去解決，可能導致工程預算和計劃超限。

1、RS-485標準

工業與儀器儀表(I&I)應用常常需要在距離很遠的多個系統之間傳輸數據。RS-485電氣標準是I&I應用中使用最廣泛的物理層規范之一，I&I應用包括：工業自動化、過程控制、電機控制和運動控制、遠程終端、樓宇自動化(暖通空調HVAC等)、安保系統和再生能源等。

使RS-485成為I&I通信應用理想之選的一些關鍵特性如下：

長距離鏈路—最長4000英尺;

可在一對絞線電纜上雙向通信;

差分傳輸可提高共模噪聲抗擾度，減少噪聲輻射;

可將多個驅動器和接收器連接至同一總線;

寬共模范圍(–7 V至+12 V)允許驅動器與接收器之間存在地電位差異;

TIA/EIA-485-A允許數據速率達到數十Mbps。

TIA/EIA-485-A描述RS-485接口的物理層，通常與Profibus、Interbus、Modbus或BACnet等更高層協議配合使用，能夠在相對較長的距離內實現穩定的數據傳輸。

但在實際應用中，雷擊、功率感應、直接接觸、電源波動、感應開關和靜電放電可能產生較大瞬變電壓，對RS-485收發器造成損害。設計人員必須確保設備不僅能在理想條件下工作，而且能夠在實際可能遇到的惡劣環境下正常工作。為了確保這些設計能夠在電氣條件惡劣的環境下工作，各個政府機構和監管機構實施了EMC法規。如果設計符合這些法規，可以讓最終用戶確信它們在惡劣環境下也能正常工作。

2、電磁兼容性

電磁環境由輻射和傳導兩種能量組成，因此EMC包括兩個方面：發射和耐受性。EMC是指電氣系統在目標電磁環境下保持良好性能且不會向該環境引入大量電磁干擾的能力。本文討論如何提高RS-485端口的EMC耐受性以防范三種主要EMC瞬變。

國際電工委員會(IEC)是致力于制定和發布所有電氣、電子和相關技術國際標準的全球領先組織。自1996年以來，向歐盟出售或在歐盟范圍內出售的所有電子設備都必須達到IEC 61000-4-x規范定義的EMC級別。

TheIEC 61000規范定義了一組EMC抗擾度要求，適用于在住宅、商業和輕工業環境中使用的電氣和電子設備。這組規范包括以下三類高電壓瞬變，電子設計人員必須確保數據通信線路不受它們損害：

IEC 61000-4-2靜電放電(ESD);

IEC 61000-4-4電快速瞬變(EFT);

IEC 61000-4-5電涌耐受性。

所有這些規范都定義了測試方法，用以評估電子和電氣設備對指定現象的耐受性。下面概要說明各種測試。

2.1、靜電放電測試

ESD是指靜電荷在不同電位的實體之間的突然傳輸，由靠近接觸或電場感應引起。其特征是在短時間內產生高電流。IEC 61000-4-2測試的主要目的是確定系統在工作過程中對系統外部ESD事件的抗擾度。

測試期間，數據端口須經受至少10次正極放電和10次負極放電，脈沖之間間隔1秒。測試電壓的選擇取決于系統端環境。規定的最高測試為4級，要求接觸放電電壓為±8 kV，空氣放電電壓為±15 kV。 圖1顯示了規范所述的8 kV接觸放電電流波形。一些關鍵波形參數包括小于1 ns的上升時間和大約60 ns的脈沖寬度。這說明脈沖總能量約為數十mJ。

原理圖

NO.1

1.RS485接口6KV防雷電路設計方案

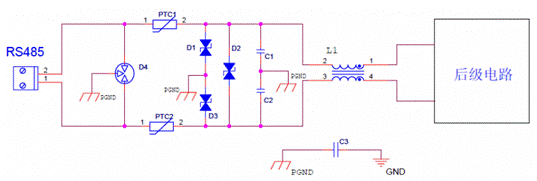

圖1 RS485接口防雷電路

接口電路設計概述：

RS485用于設備與計算機或其它設備之間通訊，在產品應用中其走線多與電源、功率信號等混合在一起，存在EMC隱患。

本方案從EMC原理上，進行了相關的抑制干擾和抗敏感度的設計，從設計層次解決EMC問題。

2.電路EMC設計說明：

(1) 電路濾波設計要點：

L1為共模電感，共模電感能夠對衰減共模干擾，對單板內部的干擾以及外部的干擾都能抑制，能提高產品的抗干擾能力，同時也能減小通過429信號線對外的輻射，共模電感阻抗選擇范圍為120Ω/100MHz ~2200Ω/100MHz，典型值選取1000Ω/100MHz;

C1、C2為濾波電容，給干擾提供低阻抗的回流路徑，能有效減小對外的共模電流以同時對外界干擾能夠濾波;電容容值選取范圍為22PF~1000pF，典型值選取100pF;若信號線對金屬外殼有絕緣耐壓要求，那么差分線對地的兩個濾波電容需要考慮耐壓;

當電路上有多個節點時要考慮降低或去掉濾波電容的值。C3為接口地和數字地之間的跨接電容，典型取值為1000pF， C3容值可根據測試情況進行調整;

(2) 電路防雷設計要點：

為了達到IEC61000-4-5或GB17626.5標準，共模6KV，差模2KV的防雷測試要求，D4為三端氣體放電管組成第一級防護電路，用于抑制線路上的共模以及差模浪涌干擾，防止干擾通過信號線影響下一級電路;

氣體放電管標稱電壓VBRW要求大于13V，峰值電流IPP要求大于等于143A;

峰值功率WPP要求大于等于1859W;

PTC1、PTC2為熱敏電阻組成第二級防護電路，典型取值為10Ω/2W;

為保證氣體放電管能順利的導通，泄放大能量必須增加此電阻進行分壓，確保大部分能量通過氣體放電管走掉;

D1~D3為TSS管(半導體放電管)組成第三級防護電路，TSS管標稱電壓VBRW要求大于8V，峰值電流IPP要求大于等于143A;峰值功率WPP要求大于等于1144W;

3.接口電路設計備注：

如果設備為金屬外殼，同時單板可以獨立的劃分出接口地，那么金屬外殼與接口地直接電氣連接，且單板地與接口地通過1000pF電容相連;

如果設備為非金屬外殼，那么接口地PGND與單板數字地GND直接電氣連接。

PCB設計

NO.2

1.RS485接口電路布局

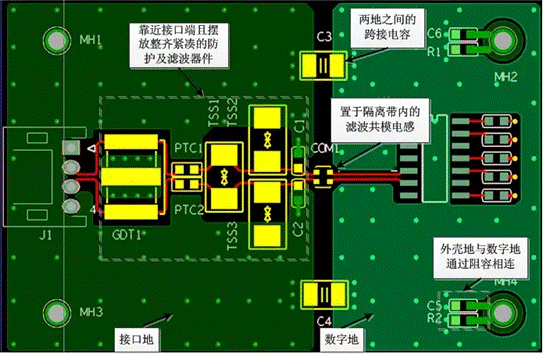

圖1 RS485接口濾波及防護電路布局

方案特點：

(1)防護器件及濾波器件要靠近接口位置處擺放且要求擺放緊湊整齊，按照先防護后濾波的規則，走線時要盡量避免走線曲折的情況;

(2)共模電感與跨接電容要置于隔離帶中。

方案分析：

(1)接口及接口濾波防護電路周邊不能走線且不能放置高速或敏感的器件;

(2)隔離帶下面投影層要做掏空處理，禁止走線。

2. RS485接口電路分地設計

EMC電路的定義和作用

EMC(Electromagnetic Compatibility)是指設備或系統在其電磁環境中能正常工作且不對該環境中任何事物構成不能承受的電磁騷擾的能力。EMC包括兩個主要方面：EMI(Electromagnetic Interference，電磁干擾)和EMS(Electromagnetic Susceptibility，電磁敏感性)。

EMC電路的工作原理

?濾波器的工作原理?：EMC濾波器主要用于濾除傳導干擾，抑制和衰減外界產生的噪聲信號，保護設備不受干擾。濾波器實質上是一個選頻電路，允許某一部分頻率的信號通過，而抑制其他無用頻率的信號。常見的低通濾波器允許低頻或直流分量通過，抑制高頻分量或干擾噪聲。

?屏蔽的工作原理?：輻射干擾主要通過屏蔽手段加以濾除。屏蔽材料可以有效減少電磁波的輻射和傳導，從而降低設備對外界的干擾。

EMC電路的應用領域

EMC電路廣泛應用于各種電子設備中，以確保設備在電磁環境中正常工作，不會對其他設備造成干擾，同時也能抵抗外界的電磁干擾。例如：?電源線濾波器?：用于保護設備免受電源線上的電磁干擾。?射頻干擾濾波器?：用于減少無線電頻率設備對其他電子設備的干擾。?屏蔽盒?：用于包裹電子設備，防止電磁波外泄或進入，保護設備免受外界干擾。通過這些措施，EMC電路確保了電子設備的穩定運行，提高了設備的可靠性和安全性。

IEC 61000-4-2描述了兩種耦合測試方法，即所謂接觸放電和空氣放電。接觸放電要求放電槍與受測單元直接接觸。在空氣放電測試期間，放電槍的充電電極朝向受測單元移動，直到氣隙上發生電弧放電。放電槍不與受測單元直接接觸。空氣放電測試的結果和可重復性會受到多種因素的影響，包括濕度、溫度、氣壓、距離和放電槍逼近受測單元的速率。這種方法能夠更好地反映實際ESD事件，但可重復性較差。因此，接觸放電是首選測試方法。
