STM32內部自帶了一個可編程電壓檢測器(PVD)，對VDD的電壓進行監控可以通過電源控制寄存器PLS[ 2:0 ]位來設置監控電壓的閥值，這樣通過與VDD電壓比較達到了監控電壓的目的。

文章被收錄于專欄：二貓の家

第一部分。單片機簡介

MSC-51單片機指以8051為核心的單片機，由美國的Intel公司在1980年推出，80C51是MCS-51系列中的一個典型品種;其它廠商以8051為基核開發出的CMOS工藝單片機產品統稱為80C51系列。

單片機：在一片集成電路芯片上集成微處理器(CPU)、存儲器(ROM和RAM)、I/O接口電路，從而構成了單芯片微型計算機，即單片機(single chip Microcomputer)也叫微控制器(MCU)。

CPU( Central Processing Unit )：由運算和控制邏輯組成，同時還包括中斷系統和部分外部特殊功能寄存器;

RAM( Random-Access Memory )：用以存放可以讀寫的數據，如運算的中間結果、最終結果以及欲顯示的數據;

ROM (Read-Only Memory)：用以存放程序、一些原始數據和表格;

I/O(input/output)口：四個8位并行I/O口，既可用作輸入，也可用作輸出;

T/C (timer/counter)：兩個定時/記數器，既可以工作在定時模式，也可以工作在記數模式;

數字電路中只有兩種電平：高和低

單片機為TTL電平： 高 +5V 低 0V

RS232電平：計算機的串口 高 -12V 低+12V

所以計算機與單片機之間通訊時需要加電平轉換芯片max232等其他芯片

數字電路的點評特性據定了他只能用二級制：

二進制邏輯運算，與或非和異或

電源控制狀態寄存器(PWR_CSR)中的PVDO用來表明VDD是高于還是低于PVD的電壓閥值。當VDD下降到PVD閥值以下或VDD上升到PVD閥值之上時，通過外部中斷16線上升或下降邊沿觸發設置，產生PVD中斷。在中斷處理函數中做相應的保護措施。

具體由以下圖片和表格所示。

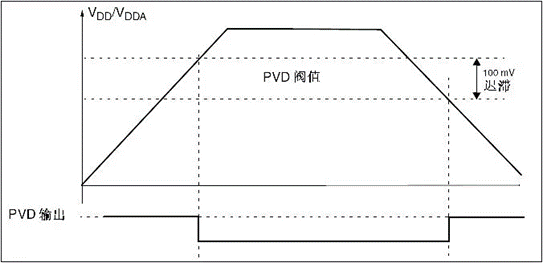

圖1：閥值與PVD輸出關系

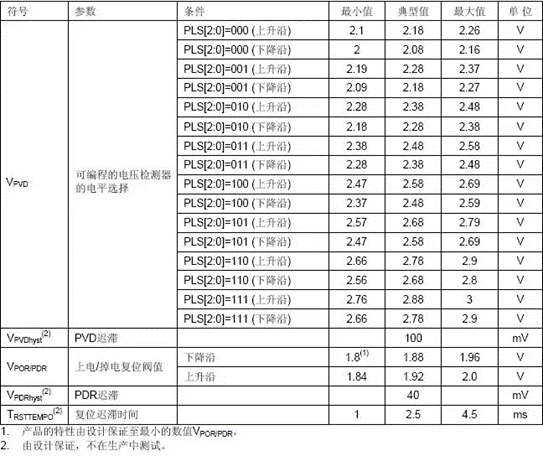

表：具體寄存器參數

下面對上面的圖片和表格中的數據做一個簡要的解釋：

(1)

PVD = Programmable Votage Detector 可編程電壓監測器

它的作用是監視供電電壓，在供電電壓下降到給定的閥值以下時，產生一個中斷，通知軟件做緊急處理。在給出表格的上半部分就是可編程的監視閥值數據。當供電電壓又恢復到給定的閥值以上時，也會產生一個中斷，通知軟件供電恢復。

供電下降的閥值與供電上升的PVD閥值有一個固定的差值，這就是表中的VPVDhyst(PVD遲滯)這個參數，通過列出的PVD閥值數據可以看到這個差別。引入這個差值的目的是為了防止電壓在閥值上下小幅抖動，而頻繁地產生中斷。

(2)

POR = Power On Reset 上電復位;

PDR = Power Down Reset 掉電復位。

POR的功能是在VDD電壓由低向高上升越過規定的閥值之前，保持芯片復位，當越過這個閥值后的一小段時間后(圖中的"滯后時間"或表中的"復位遲滯")，結束復位并取復位向量，開始執行指令。這個閥值就是表中倒數第4行(min=1.8，typ=1.88，max=1.96)。

PDR的功能是在VDD電壓由高向低下降越過規定的閥值后，將在芯片內部產生復位，這個閥值就是表中倒數第3行(min=1.84，typ=1.92，max=2.0)。

(3)

當可以看到POR比PDR大了0.04V，這就是表中倒數第2行，VPDRhyst(PDR遲滯)=40mV。

(4)

當VDD上升越過POR閥值時，內部并不馬上結束復位，而是等待一小段時間(Reset temporization)，這就是表中的最后一行TRSTTEMPO，它的典型數值是2.5ms。

這個滯后時間是為了等待供電電壓能夠升高到最低可靠工作電壓以上，我們看到POR閥值最小只有1.8V，最大也只有1.96V，都低于數據手冊中給出的最低可靠工作電壓2.0V，所以這個滯后時間是十分必要的，如果供電電壓上升緩慢，尤其是從1.8V升到2.0V以上超過1~2.5ms，則很可能造成上電復位后MCU不能正常工作的情況。

(5)

BOR，即Brown-out reset，欠壓復位。

主要用于單片機因?yàn)殡娫措妷汗╇娭须妷翰▌?dòng)或者有較大負載造成過流?？梢栽O(shè)置一個電壓閾值，當電壓低于閾值時單片機產生中斷，高于閾值時也產生中斷，另外還有機制使閾值允許在某個范圍內波動，避免電壓在閾值附近波動時造成連續中斷。以Microchip的單片機為例，在驗證是本人用的是PIC16F877-20I/L。這該單片機是工業版本，工作溫度范圍為-40°C至+85°C。采用16MHz時鐘時，電源范圍為+4.0V至+5.5V。模塊內部的工作電壓(V1)是+5V。顯示器顯示的是，單片機(V2)上的虛假電量電壓約為+1.5V。

還有其他兩種情況，“RAM數據保持電壓(VDR)”為+1.5V，“典型值”。“VDD啟動電壓”(VPOR)以確保內部上電復位為0V，“典型值”。將所有這些情況加在一起可以告訴我們，該設備處于危險區域之內。由于電壓遠高于此電壓，因此無法預期上電復位(VPOR)。此外，由于虛假電量處于RAM保持電壓下，因此也無法預期的欠壓會使設備保持活動狀態(VDR)。誰知道設備的其余部分在做什么?

為什么打開BOR可以解決此問題?欠壓復位觸發規范(VBOR)的范圍是+3.7V至+4.35V，典型值為+4.0V。虛假電量電平遠低于BOR的觸發電壓。問題解決了。但是，為什么微控制器在實驗室中可以正常工作并以許多次電源循環正常運行仍然是個謎。
