導言

在車輛電氣系統中,高低壓直流/直流轉換器是一種可逆的電子裝置,它將直流從車輛的高壓(400V或800V)電池變?yōu)榈椭绷麟妷?12V)。這些轉換器可以是單向或雙向的。從1千瓦到3千瓦的功率水平是典型的,轉換器的高壓電網(主端)需要650V至1200V的組件,12V電網(副端)需要至少60V的組件。

由于需要更大的功率密度和更小的動力系統,電力組件的開關頻率增加到幾百千赫茲,以幫助縮小磁性組件的尺寸。高低壓直流/直流變換器的小型化暴露了許多在較低開關頻率上不重要的問題,如電磁兼容性(EMC)、熱耗散和金屬氧化物半導體場效應晶體管的有源鉗。在這個電源提示中,我將討論同步整流器的高開關頻率的MOSIFT夾緊電路的設計。

傳統的有源鉗位

全橋圖 圖1 是在高低壓直流/直流應用中很受歡迎的拓?fù)浣Y(jié)構,因?yàn)樗梢詫?shí)現開關的軟開關,以提高轉換器的效率。但是,您仍然可以看到同步整流器的高壓應力,因?yàn)樗募纳娙莨舱褡儔浩餍孤╇姼小Ｕ髌鞯碾妷簯?yīng)力可能高達方程1:

Vds_max = 2VIN x (Ns/Np) (1)

當NP和NS分別是變壓器的主繞組和二次繞組時。

考慮到高低壓直流/直流轉換器的功率水平和電阻-電容-二極管緩沖器的功率損失,設計者經常使用有源卡環電路同步整流器MOSIFT。圖1顯示了典型電路。

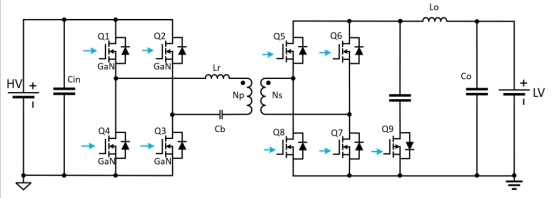

圖1 傳統的PsFB同步整流器有源鉗位電路。

在這個示意圖中,你可以看到P通道金屬氧化物半導體(PMO)Q9和緩沖電容器,它們是主動鉗位電路的主要部分。緩沖電容器的一個端子連接到輸出節流器,而PMO的來源連接到地面。在傳統的有源鉗電路中,同步整流器MOSFETQ5和Q7具有相同的方案;Q6和Q8也是如此。當同步整流器MOSIFT關閉后,PMO將在適當?shù)难舆t時間內打開。

圖2 給出了psfb的控制方案和有源鉗位.你很容易就會發現PMO的開關頻率是F的兩倍。 元素 .

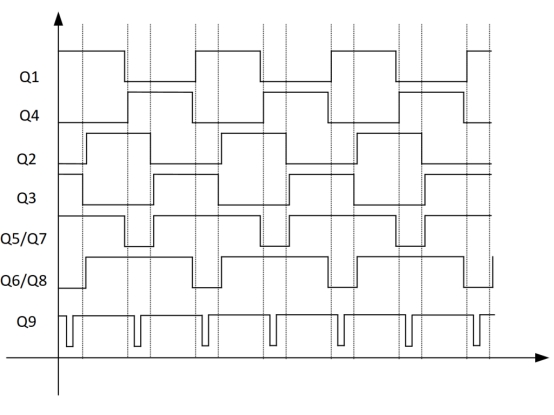

圖2 動態夾位控制方案Q9中的開關頻率對F的影響 元素 .

主動鉗位損失評估

您可以使用方程2,方程3,方程4,方程5,和方程6來評估活性鉗位PMO的損失。除P外 一態 ,所有其他損失與F成正比 元素 .當PMO的開關頻率增加一倍時,損耗增加一倍,所以您需要解決PMO的熱問題。當推動F的時候更糟糕的是 元素 以滿足小型化的需求。

Pon_state = Irms2 x Rdson (2)

Pturn_on = 0.5 x Vds x Ion x ton x fsw (3)

Pturn_off = 0.5 x Vds x Ioff x toff x fsw (4)

Pdrive = Vdrv x Qg x fsw (5)

Pdiode = Isnubber x Vsd x td x fsw (6)

擬議的有源鉗位

你能做什么?選擇性能較好的PMO還是選擇電導系數較高的熱潤滑脂?兩者都是可以的,但是請記住,由主動鉗位引起的熱問題仍然集中在一部分,使問題難以解決。我們能把熱分解成幾個部分嗎?一種可行的方法是使用兩個有源鉗位電路,并將緩沖電容器的端子連接到第二段的開關節點,作為 圖3 顯示。然后,你只能在第五季和第七季之后打開第11季,而在第六季和第八季之后打開第10季。 圖4 介紹了PSFB的控制方案和所提出的有源鉗.

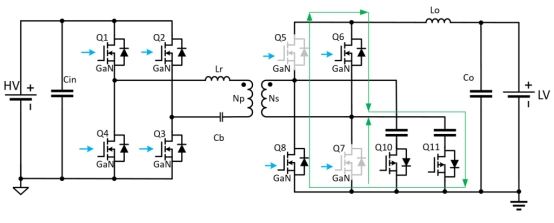

圖3 建議的PsFB同步整流器有源鉗位電路。

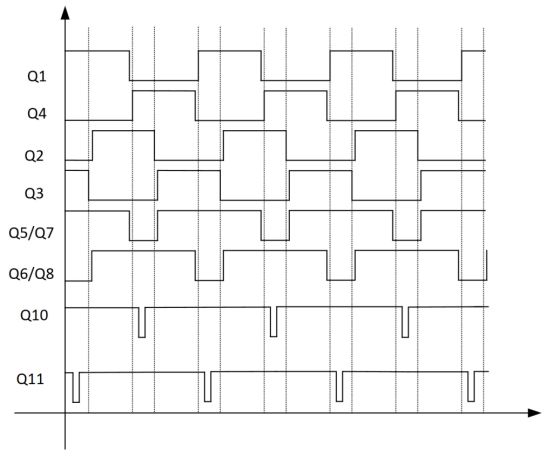

圖4 psfb控制方案及主動鉗的設計。

當Q5和Q7關閉時,Q6和Q8仍然開著。因此,您可以定位Q5和Q7的卡環,如圖3的綠色箭頭所示。Q10和Q11的開關頻率均為F 元素 ,不是加倍的 元素 .

因此,根據方程2,方程3,方程4,方程5,方程6,p 一態 每一個私人投資組織將有四分之一的原件, 轉動_on ,p 關閉的 ,p 開車, 和P 偶極管 會是原作的一半。顯然,該方法將鉗位電路的損耗分為兩部分,甚至更少,從而更容易處理熱問題。

讓我們回到夾環。q5的環路比Q7要大;它類似于Q6和Q8。您需要注意同步整流器的布局,以獲得一個最小的卡環Q5和Q6。

擬議主動鉗位性能

圖5 和 圖6 顯示，它使用的是在200KKZ開關頻率下工作的主動鉗位電路。圖5顯示整流器的電壓應力。

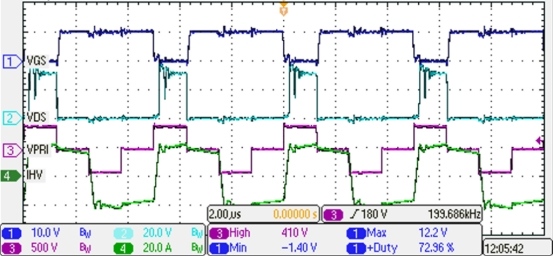

圖5 以C1為V值的整流器的電壓應力 通用汽車公司 在整流器中,CH2是V 數據交換系統 整流器中,CH3是主變壓器繞組的電壓,CH4是主變壓器繞組的電流。

C1是V 通用汽車公司 在整流器中,CH2是V 數據交換系統 整流器中,CH3是主變壓器繞組的電壓,甲烷是主變壓器繞組的電流。整流器的最大電壓應力在400V時低于45V。 在…中 , 13.5 V 在外面 , 250-A I 在外面 .在400伏時,有源鉗位電路的最高溫度為46.6℃ 在…中 , 13.5 V 在外面 , 180-A I 在外面 [2],如圖6所示。因此,所提出的控制方案對夾持MOSFET具有很好的熱性能。

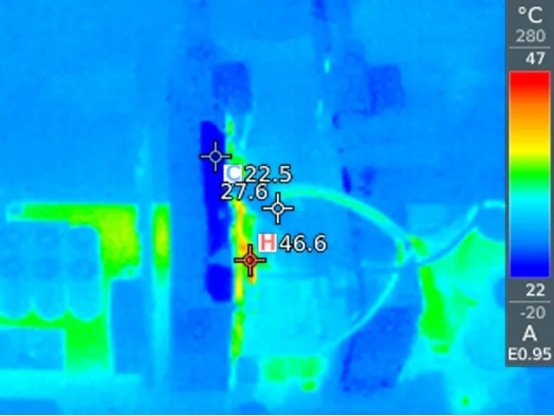

圖6 400V時有源鉗位電路最大溫度為46.6℃的有源鉗位電路的熱性能 在…中 , 13.5 V 在外面 , 180-A I 在外面 .

開關頻率500KZ活性鉗位無熱問題

當將開關頻率從200 kHz提升到500 kHz時，變壓器的體積將縮小約45% ，這將有助于提高高壓到低壓直流/直流轉換器的功率密度。使用所提出的方法，BOM成本將略有增加，但設計者可以在500khz開關頻率下運行主動鉗位，沒有熱問題，從而提高性能?？紤]到PMOS的脈沖漏電流遠小于NMOS，設計者還可以在隔離驅動器和偏置電源。
