?線性LED驅動芯片的原理主要是通過調節電流來保持LED在恒定的工作電流下運行，從而確保LED的穩定發光。? 這種驅動方式的核心在于通過一個調整管和一個采樣電阻來監測輸出電流，并根據需要調整電壓，以保持電流的恒定。具體來說，采樣電阻將輸出電流轉換為電壓信號，這個信號與一個基準電壓進行比較，誤差放大器根據兩者的差值調整調整管的柵極電壓，從而穩定輸出電流。?12?線性L(fǎng)ED驅動芯片的主要優點包括簡單、低成本和良好的一致性。? 由于其工作原理相對簡單，制造工藝也較為一致，因此生產成本較低。此外，線性驅動方式不需要復雜的反饋機制，使得整體設計更為簡潔。然而，線性驅動也有其局限性，例如對輸入電壓的波動較為敏感，可能會導致輸出電流的不穩定。

?在實際應用中，線性L(fǎng)ED驅動芯片常用于需要簡單、低成本解決方案的場合。? 例如，在照明、指示燈和某些顯示設備中，線性驅動芯片能夠提供穩定的光輸出，同時保持較低的成本和功耗。

線性L(fǎng)ED驅動芯片越來越多地應用于汽車車身照明系統，且尤其適合應用在尾燈模塊。多年來TI一直致力于為汽車行業用戶提供最具競爭力的LED驅動解決方案，構建創新、可靠、經濟高效的汽車照明系統。

在您設計車身照明系統時，是否也曾被散熱和離板設計等問題困擾?TI最新推出的C位產品TPS92633-Q1將為您帶來變革式的解決方案。如下圖所示，TPS92633-Q1一方面采用外部分流電阻來分擔熱量，另一方面支持off board binning resistor，這使得離板設計變得更加容易，極大地解放了生產線端的壓力。此外，該新產品還支持4.5V-40V的電壓輸入范圍和三個通道輸出，每個通道的輸出電流高達150mA。

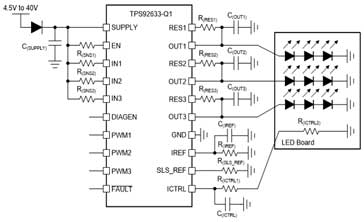

TPS92633-Q1 原理圖

更好的散熱性能: 外部分流電阻

在尾燈模塊的設計中，線性驅動芯片在散熱上的短板使其通常無法支持很高的功率。為了防止出現“芯片過熱”或“系統過熱”，設計者通常只能依靠成本較高的大面積散熱設計來實現所需的輸出功率。

TPS92633-Q1的亮點之一就是搭載了可以分擔熱量的外部分流電阻，在改善散熱性能的同時減少了系統BOM成本。

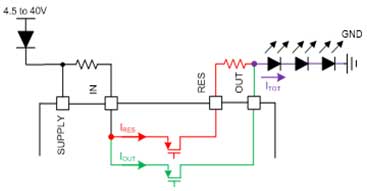

分流電阻工作原理

當輸入電壓較低且接近LED所需的正向壓降時，默認的電流源通道(綠色線路)輸出電流。 當輸入電壓高于LED所需的正向壓降時，另外一路電阻通路(紅色線路)也同時打開，分擔電流和功耗。

輸入電壓 VS. 輸出電流

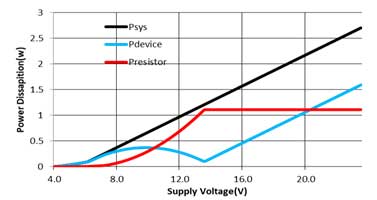

不同輸入電壓下的輸出電流與功耗對比如下圖所示。Itotal是流向LED的總電流，等于流經OUT引腳和Rres引腳的電流之和。 下圖中黑線為系統總功耗，等于芯片和電阻的功耗之和。我們可以看到，借助Rres的分流，芯片本身的功耗明顯降低，從而有效控制了熱量的產生。

輸入電壓 VS. 功耗

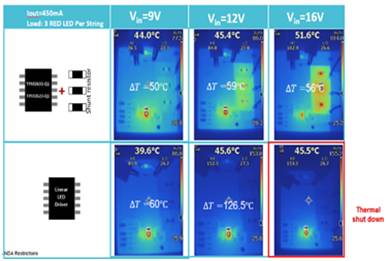

TPS92633-Q1的熱測試結果如下圖所示。通常，乘用車電池的電壓范圍為9V至16V，汽車尾燈的環境溫度最高為85°C。 我們?cè)谶@些條件下進行了模擬測試，當Vin為16V時，TPS92633-Q1借助分流電阻來分擔系統的熱量，可以支持最高450mA的電流，而沒有分流電阻的對照芯片在相同的環境溫度下則會直接觸發熱關斷保護。

熱測試對比結果

更便捷、低成本的方案: Off-board Binning Resistor.

在進行離板設計時，由于LED生產工藝的限制，必須將LED板與芯片板匹配來統一LED的亮度，這往往是比較繁瑣但又無法省略的一個步驟。哪怕是在同一批次的LED產品中，也會存在不同的bins。用戶在購買了整批LED后，仍需要通過binning resistor來設置不同bins LED的電流來統一亮度。

現有的解決方案如下圖所示，考慮到芯片抗擾性，binning resistor必須與驅動芯片放在同一塊板上，那么也就必須為不同的驅動芯片板設計不同的binning resistor。 為了將LED板與驅動芯片板匹配，我們需要使用條碼或二維碼進行識別，這大大增加了設計復雜度與制造成本開銷。

隨著科技的發展和人們對于照明需求的提升，LED燈具成為了照明的首選。LED燈具有節能、壽命長、體積小、安全性高等優點，但其工作需要特定的條件的恒流電源。為了實現LED燈的穩定工作，LED線性恒流驅動芯片被廣泛應用在燈光控制系統中。本文將深入探討LED線性恒流驅動芯片的工作原理以及在燈光控制系統中的應用。

LED線性恒流驅動芯片的工作原理是通過調整電流的恒定值來驅動LED燈。芯片內部具有調整電流的電路，通過反饋控制方法保持電流的恒定。當電壓發生變化時，芯片會自動調整自身阻抗以保持電流的穩定。這種工作方式使得LED燈能夠在不同的電壓下保持亮度一致，從而提高照明效果。

在燈光控制系統中，LED線性恒流驅動芯片需要與LED燈、電源、控制器等部件配合使用。首先，電源為芯片提供電能，然后芯片調整自身阻抗以保持電流的穩定，從而驅動LED燈發光。同時，控制器可以對LED燈的亮度、顏色、閃爍等進行控制。整個系統電路簡單、穩定性好、安全性高。

為了驗證LED線性恒流驅動芯片在燈光控制系統中的效果，我們進行了一系列的實驗。實驗結果表明，使用LED線性恒流驅動芯片的燈光控制系統能夠?qū)崿F(xiàn)LED燈的穩定工作，并且在不同電壓下保持亮度一致。此外，通過控制器調整，可以實現LED燈的多種照明效果，如亮度調整、顏色變化等。

綜上所述，LED線性恒流驅動芯片在燈光控制系統中具有顯著的優勢。其能夠?qū)崿F(xiàn)LED燈的穩定工作，保證照明效果，并且具有電路簡單、穩定性好、安全性高等特點。未來，隨著人們對照明需求的提高，LED線性恒流驅動芯片將在燈光控制系統中發揮更大的作用，如智能化、節能化等。具體而言，可以通過結合智能控制技術，實現LED燈的遠程控制、自動化調節等功能;通過優化電路設計，實現更高效的能源利用，進一步降低能耗。

總之，LED線性恒流驅動芯片在燈光控制系統中的應用具有廣闊的前景。隨著科技的不斷進步和照明的需求日益增長，LED線性恒流驅動芯片將在更多領域得到應用，為人們的生活帶來更多便利和舒適。
