近些年來，隨著電子技術的發展，無線通信技術、計算機網絡的發展，分布式無線數據采集網絡技術開始興起，并迅速的應用到各個領域。在一些地形復雜，不適合人類出現的區域需要進行數據采集的情況下，都可以適當?shù)倪x擇無線分布式采集來進行?，F(xiàn)有的無線分布式采集系統中，往往使用單片機、DSP等作為系統的主控控制單元。但是由于其自身工作特點，往往對于精確的定時控制以及并行處理能力上比FPGA弱。隨著FPGA等可編程邏輯器件的發展，為無線數據可靠傳輸提供了很好的實現平臺。采用FPGA作為時序控制和信號處理的處理器，將使系統電路設計更加簡潔、可靠、靈活，可有效的縮短開發周期，并降低開發成本。

在FPGA中實現無線遙感采集系統涉及硬件設計和軟件開發。以下是一個簡化的硬件設計框架，它包括了基本的組件和流程：

數據采集：使用ADC將傳感器數據轉換為可以傳輸?shù)臄?shù)字信號。

無線通信：通過無線通信協議(如LoRa或BLE)將數據發送到基站。

數據處理：在FPGA中處理和解析傳入的數據。

為此，基于CycloneIV+STM32設計了一種新型的無線分布式采集系統，實現了數據的高可靠和同步傳輸。設計主要由3大部分組成：編碼器、譯碼器、無線收發電臺。在對編碼器、譯碼器同步校準后，對待發送數據進行卷積編碼，并轉換為串行數據。數據轉換為串行數據后，在串行數據幀頭加入Barker碼來實現幀的同步，并使用2條互為備份的數據傳送通道同時發送數據。在數據接收端檢測到barker碼后，本地對互為備份的雙通道數據進行viterbi譯碼(本文設計的viterbi譯碼器采用并行結構，大大的降低譯碼時間)。譯碼結束后，本地對雙通道數據進行循環冗余校驗，并做出判選，最后執行相應指令。并在規定時間給出相應反饋信號。設計的無線采集系統，即使某一數據通道出現少量錯碼，系統仍能有效的恢復出數據，并進行可靠的數據傳輸。系統添加了監控模塊，實時備份上傳的數據并監控，如發現不能正常上傳，則啟用備用模塊保證整個系統正常工作。系統不僅能實現數據的高可靠和同步傳輸，而且具有很好的適用性，可廣泛應用工業中。

2 無線分布式采集系統簡介

2.1 系統硬件簡介

無線分布式采集系統包括編碼器、譯碼器(編碼器、譯碼器硬件完全相同，只是配置邏輯不同，可配置為編碼器、譯碼器、中繼站)和無線通信電臺。如圖1所示，這是一個最簡單的一對一式分布式系統。

圖1 無線分布式采集系統結構

編碼器作為上位機與譯碼器之間的橋梁，通過USB/RS485通道進行發送、接收命令和數據。譯碼器接收編碼器發來的命令進行配置和采集，并將數據存儲至DDR2中。譯碼器收到上傳命令后，上傳數據至編碼器。

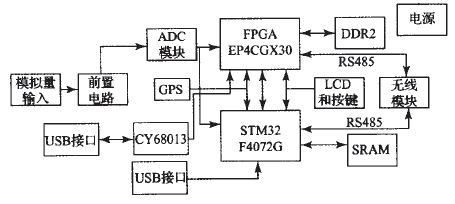

編碼器/譯碼器硬件系統框圖如圖2所示。本系統主控單元由FPGA完成。FPGA選用Altera公司的EP4CGX30F407,邏輯單元為29440個，80個18×18乘法器，多達290個用戶自定義IO。STM32作為監控和備用單元組成系統的基本架構，STM32F407ZG系列是基于高性能的ARM CortexTM-M4F的32位RISC內核，工作頻率高達168 MHz，該STM32F407ZG系列采用高速嵌入式存儲器(多達1 MB閃存，高達192 KB的SRAM)，擁有3個12位ADC，2個DAC，1個低功耗RTC，12個通用16位定時器，2個通用32位定時器。人機交互部分由16X2液晶顯示字符模塊和4個按鍵組成，其主要功能是通過按鍵對基站編號設置并顯示在LCD上。無線模塊選用WSN-03系列無線模塊作為收發平臺，工作電壓為5 V，傳輸速率和工作頻段等都可配置。目前傳輸速率最大為115 200b ps,工作頻為433 MHz可調。無線模塊與FPGA主要以RXD/A，TXD/B,NRST(復位控制)，SET(設置模塊參數)，SLP(休眠控制)信號線連接。GPS模塊選用VKl6U6進行定位，與FPGA以UART接口連接，波特率定位9600 bps。ADC選用基于△-Σ技術的32 bits高精度低功耗模數轉換芯片ADSl282，采樣信號電平范圍：差分輸人一2.5~+2.5 V。單個譯碼器有6個采集通道，以2 k采樣率，采樣時常16 S來計算，單個譯碼器純數據量為6×2 k×16×24-6144 Kbits.考慮到編碼器，一次采樣，8個基站的數據經編碼后數據總量為98 304 Kbits，所以編碼器和譯碼器需增加l片Micron Technology公司的MT47H256M8HG-37E IT(256Meg×8)作為緩存空間。由于DDR2 SDRAM需要特定的控制讀寫時序，系統直接采用Quartus II自帶的“DDR2 SDRAM High-Performance Controller”IP CORE。USB部分由2個通道組成，一個是由FPGA、CY7C68013和USB接口組成;另一個由STM32(自帶USB驅動)和USB接口組成。同時本設計中還添加了RS485串口，使整個系統與上位機能保持實時通信，為系統的遠程控制提供了可能，并能保持系統更新。

圖2 系統框架

2.2 系統數據流程

系統的數據流程為：同步校準譯碼器，設置各個譯碼器接收命令后的延時-編碼器配置采集參數、命令-譯碼器采集數據保存至DDR2中一各譯碼器分時接收數據上傳命令并上傳數據-編碼器將數據匯總保存至DDR2-數據收集齊后通過USB/RS485上傳至上位機。譯碼器節點配合計算機對各個點的數據進行輪詢采集，它包含了無線傳輸模塊和與計算機通信的USB接口。STM32將組幀后的數據備份并實時監控FPGA，如在規定時間或未能按指令進行工作，STM32將替代FPGA并使FPGA進入斷電狀態。

2.3 系統組幀格式

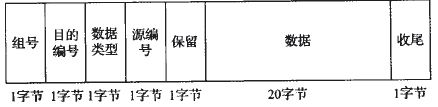

編碼器與譯碼器之間是一對多的關系，譯碼器分時上傳數據，譯碼器有2個通道，譯碼器有唯一的配置編號。數據幀的格式如圖3所示。數據幀中除20字節有效數據之外，還包括組號、目的編號等。

圖3 編碼器、譯碼器間數據幀格式

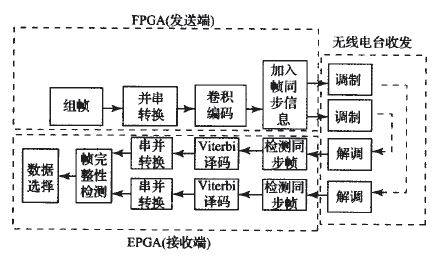

為了改進接收信號質量，本系統引入信道編碼的方法來改善信道質量。具體如圖4所示。發送端對數據進行組幀、并串轉換、卷積編碼、加入同步幀信息后，把數據發送至無線通信電臺進行調制。接收端的無線通信電臺對信號進行解調后發送數據至接收端的FPGA.接收端的FPGA檢測到幀同步信息后對接下來的數據保存，并進行Viterbi譯碼。FPGA對雙通道的數據進行冗余校驗，并選擇正確的數據執行相關操作。

圖4 無線數據傳輸
