BLE V7RC遙控視頻傳輸車

材料

?BW21-CBV-Kit

?安卓/蘋果手機* 1

?L9110S電機控制器x

?TT電機x 2

1. 描述

在本例中，我們將使用BW21-CBV-Kit作為BLE外圍設備，并使用伺服電機控制器與V7RC移動應用程序通信。此外，視頻將通過RTSP(實時流媒體協議)從板載相機傳感器(JXF37P)流式傳輸?shù)絍7RC移動應用程序。

V7RC是一個遠程控制應用程序，提供兩個控制ui：一個有2個通道用于遙控汽車，另一個有4個通道用于坦克和推土機。

2. 過程

(1)建立RTSP流

通過導航到“Files”->“Examples”->“AmebaBLE”->“BLEV7RC_CAR_VIDEO”打開示例。

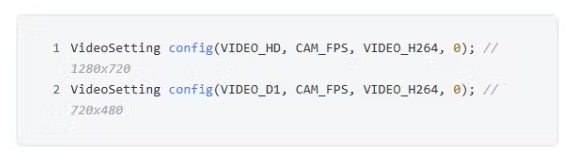

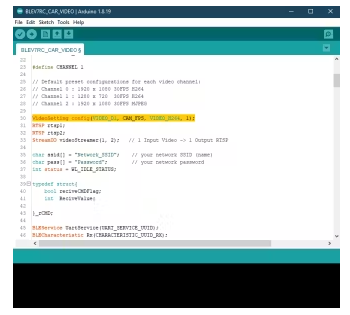

由于視頻接收端是移動設備，因此在高亮顯示的代碼片段中，我們將不使用默認視頻設置，而是將視頻分辨率設置為VIDEO_D1 (720x480)，以限制視頻接收延遲。

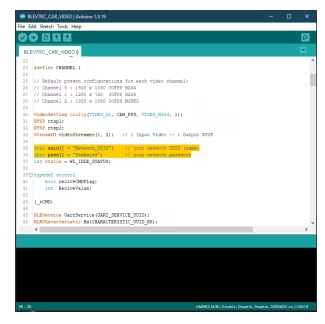

在突出顯示的代碼片段中，在“ssid”中填寫您的WiFi名稱，在“pass”中填寫您的WiFi密碼。

由于視頻流接收端是手機，因此建議使用5G網絡，因?yàn)?G網絡延遲更低，容量更高，帶寬更大，可以提供更好的視頻流質量。

編譯代碼并將其上傳到BW21-CBV-Kit。按下Reset按鈕后，等待開發板連接到Wi-Fi網絡。

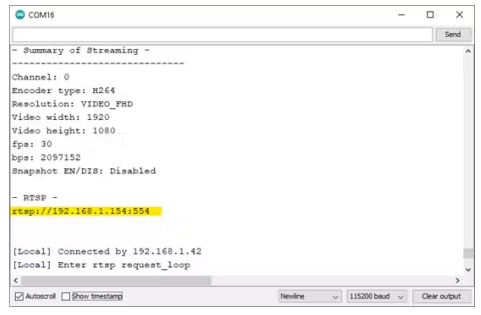

串口監視器將顯示開發板的IP地址和RTSP網口編號。

APP安裝完成后，請確保您的手機與BW21-CBV-Kit主板連接到同一網絡進行流媒體。打開V7RC APP，選擇“控制中心”。

在“網絡”部分，選擇“WIFI”。

在CAMERA部分下，選擇“RTSP”。

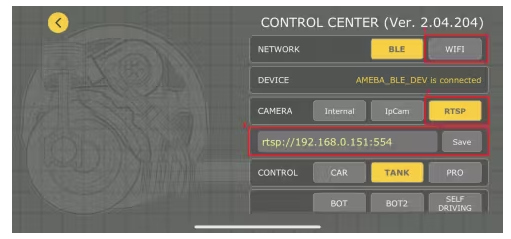

由于使用RTSP作為流媒體協議，因此在CAMERA部分下的文本框中輸入“RTSP:// {IPaddress}:{port}”作為V7RC中的網絡URL，將{IPaddress}替換為BW21-CBV-Kit開發板的IP地址。

將{port}替換為串口監視器中顯示的RTSP端口。默認RTSP端口號為554。如果同時有兩個RTSP流，則第二個端口號默認為555。

最后，點擊“保存”按鈕，返回主頁。

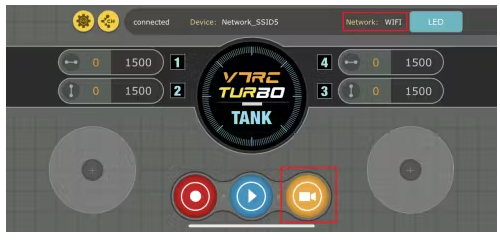

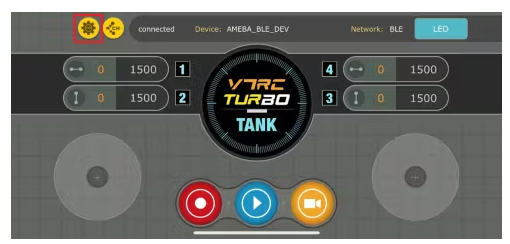

回到V7RC首頁，您可以在APP頂部查看Wi-Fi連接狀態，點擊視頻按鈕(橙色)即可實時監控視頻流。

攝像機的視頻流將顯示在V7RC APP中。同時，在您的串行監視器中，將顯示“rtp啟動(UDP)”消息。

(2)建立BLE連接

打開V7RC APP，選擇“控制中心”。

在NETWORK部分，選擇“BLE”。

點擊DEVICE，選擇AMEBA_BLE_DEV，點擊“LINK”按鈕連接到您的BW21-CBV-Kit板。

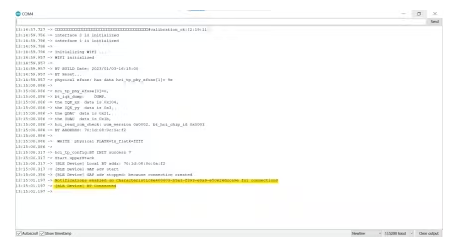

打開Arduino串行監視器，您應該看到BW21-CBV-Kit板已成功連接到手機的日志。

回到V7RC主頁，您可以監視移動兩個控制器按鈕時打印的日志數據，如下圖所示。接收到數據成功，表示已建立BLE連接。

(3)設置伺服系統

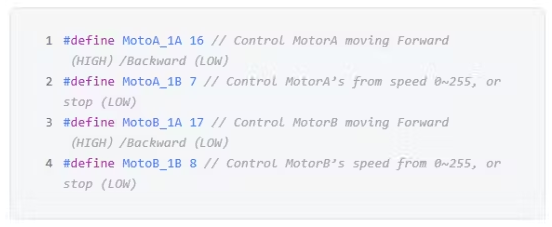

建立BLE連接后，我們將使用兩套伺服電機來控制汽車的運動。兩個伺服電機將首先使用預定義的MotoA_1A、MotoA_1B、MotoA_1B和MotoA_1B引腳連接到L9110S伺服控制器。

1A引腳連接到GPIO引腳，用于控制電機方向。

1B引腳連接到PWM引腳，用于控制電機速度。

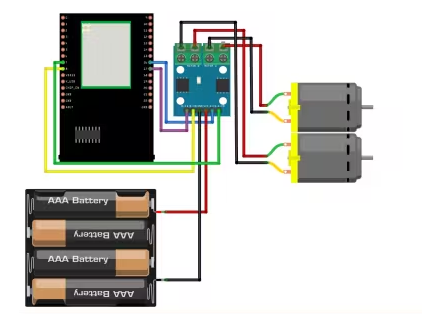

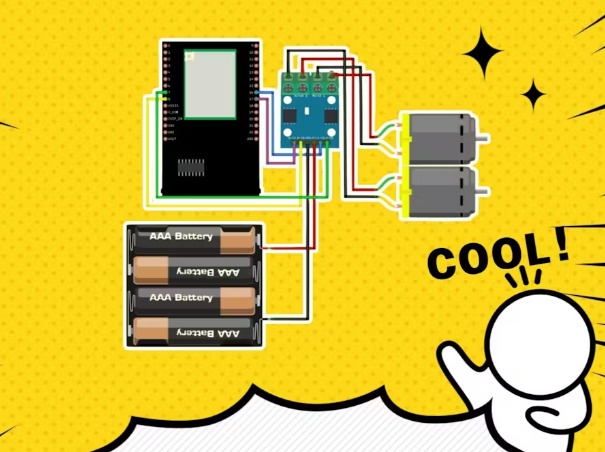

在本例中，我們將使用AMB82 MINI進行演示。詳細的連接引腳圖如下所示。建立連接后，用戶可以通過V7RC APP BLE遠程控制伺服電機。

參考代碼

ParseCMDString(字符串cmd)是一個自定義函數，它接受字符串“cmd”作為輸入并處理它。目前，V7RC APP有“SS2”、“SS4”、“SRT”、“SR2”、“SRV”6條可用命令。

以下設置已經過測試，可以實現更好的V7RC RTSP流質量：

本文編譯自hackster.io
