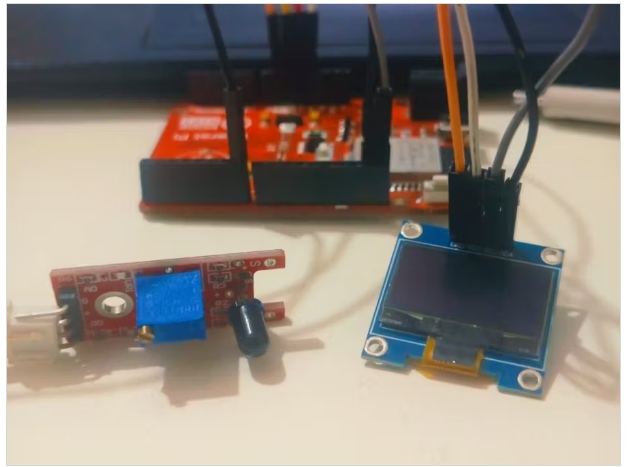

我們的解決方案是使用Bharat Pi板和OLED顯示屏的緊湊型火焰檢測系統。它能快速探測到有火焰的火災隱患

簡化功能

?火焰傳感器向Bharat Pi板的GPIO引腳發送信號。

?Bharat Pi板讀取該信號并相應地更新OLED顯示屏。

簡化工作流程

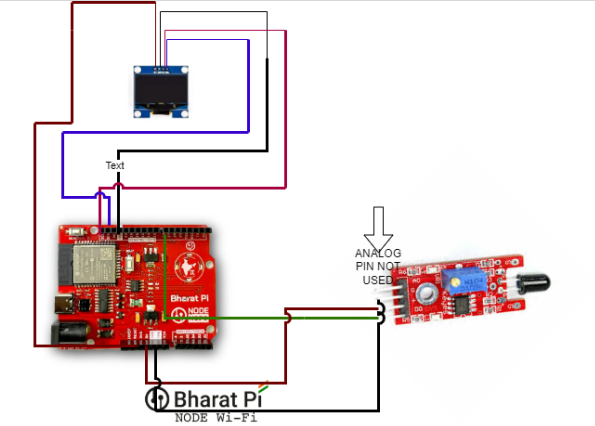

火焰?zhèn)鞲衅髟O(shè)置：

?將傳感器的DO引腳連接到Bharat Pi上的GPIO引腳(例如GPIO17)。

?連接VCC和GND為傳感器供電。

?火焰?zhèn)鞲衅髟O(shè)置：將傳感器的DO引腳連接到Bharat Pi上的GPIO引腳(例如GPIO17)。連接VCC和GND為傳感器供電。

代碼的解釋:

?Bharat Pi板不斷檢查數字信號。

?如果信號為L(zhǎng)OW，則更新OLED顯示“檢測到火災!”

?如果信號是HIGH，它會更新OLED顯示“No Fire”。

代碼說明：巴拉特派板不斷檢查數字信號。如果信號為L(zhǎng)OW，則更新OLED顯示“檢測到火災!”如果信號是HIGH，它會更新OLED顯示“No Fire”。

代碼

#include

#include

#include

#define flame 27

#define SCREEN_WIDTH 128

#define SCREEN_HEIGHT 64

int flamevalue=0;

#define OLED_RESET -1

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

void setup(){

Serial.begin(9600);

pinMode(flame,INPUT);

display.begin(SSD1306_SWITCHCAPVCC, 0x3C);

display.display();

delay(2000);

}

void loop(){

flamevalue=digitalRead(flame);

display.clearDisplay();

display.setTextSize(2);

display.setTextColor(SSD1306_WHITE);

display.setCursor(0, 10);

if (flamevalue == HIGH) {

Serial.println("The fire is present");

display.clearDisplay();

display.setTextSize(2);

display.setCursor(0,16);

display.print("fire ");

display.setTextSize(2);

display.setCursor(0,32);

display.print("Detected");

} else {

Serial.print("no fire detected");

display.print("no fire");

delay(2000);

}

display.display();

delay(1000);

}

本文編譯自hackster.io
