在虛擬電路模擬器中實現LED矩陣的音頻頻譜
為我大學的數字電路課程做的項目，目的是有一些很酷的東西放在你的桌子上。
在我的數字電路課程中，我們的任務是創建一個項目提案，主題可以自由選擇，然后將課程中學到的知識應用到最終的項目中，該項目必須在虛擬電路模擬器中實現。我選擇使用Wokwi，一個我在這個項目之前從未使用過的平臺。經過一番思考，我決定制作一個音頻頻譜可視化器作為我自己辦公桌的裝飾品。經過一番研究，我發現這個想法已經被做過很多次了，因此不是很原創。因此，我決定以其中一個項目為基礎，為交互式桌面裝飾構建額外的功能。
項目:
當我開始做這個項目時，我意識到我所選擇的項目和我在提案中概述的項目與我所選擇的平臺不兼容。這是一個物理項目，使用了Wokwi上沒有的庫，而且我無法導入它們，因為我使用的是該平臺的免費版本。我找了另一個項目作為基礎，一個利用LED矩陣，但我找不到任何。我只找到了使用顯示器的類似項目。所以，我必須從頭開始，學習LED矩陣是如何工作的，它的庫，以及如何操縱它。我開始創建列，然后使它們上下移動，最后使它們彼此獨立。完成這一部分后，我開始研究音頻頻譜可視化是如何工作的，并從類似的項目中尋求靈感。我選擇了被稱贊的項目，因為它的代碼看起來更可讀，也就是在那時，我了解到fix_fft庫的存在，它救了我的命。使用庫，檢查文檔，并了解我受到啟發的項目如何工作，我逐漸更改了我在LED矩陣中創建的列。
遇到的困難:

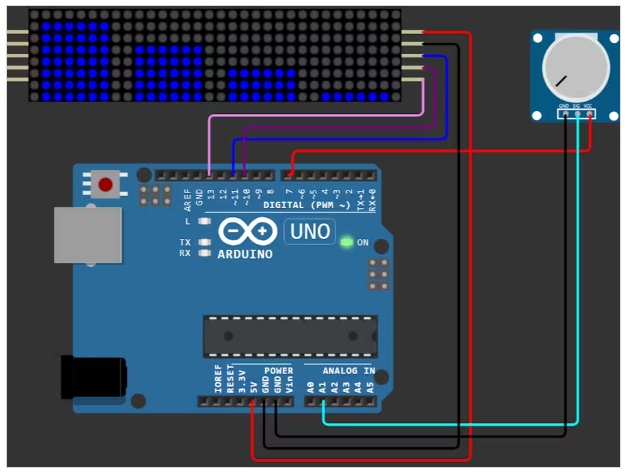

最初的想法是使用蜂鳴器和麥克風來顯示移動的音頻頻譜。然而，該平臺的麥克風傳感器缺乏文檔，似乎功能不全，因為它只產生噪音，而不檢測蜂鳴器發出的聲音。在教授的指導下，我用一個簡單的電位器代替了蜂鳴器和麥克風，這個電位器可以模擬麥克風檢測蜂鳴器聲音的輸出。我花了幾個小時重新組織項目，并添加了最后的潤色。但它是這樣的：在最后期限內完成，比我最初計劃的項目范圍付出了更多的努力和工作。
代碼
#include
#include "fix_fft.h"
#define CLK_PIN 13
#define DATA_PIN 11
#define CS_PIN 10
#define inAudio A0
#define inPot A1
char re[128], im[128];
void modLine(int line, int val1, int val2, int val3, int val4){
digitalWrite(CS_PIN, LOW);
/* The standard LED matrix is 8x8;
For some reason, Wokwi uses an 8x32 matrix, so it's as if there are 4 modules connected together.
Therefore, for every 8 columns, a new HEX value must be sent to control the next module.
It's not possible to use a loop or skip modules; each module must be updated every frame,
or the last modules will be treated as non-existent.*/
SPI.transfer(line);
SPI.transfer(val4); // Last 8x8 module
SPI.transfer(line);
SPI.transfer(val3);
SPI.transfer(line);
SPI.transfer(val2);
SPI.transfer(line);
SPI.transfer(val1); // First 8x8 module
digitalWrite(CS_PIN, HIGH);
}
void setup(){
Serial.begin(6900);
pinMode(CS_PIN, OUTPUT);
SPI.begin();
}
void loop(){
int i=0, j=0;
/*This is a conversion of the values I have to apply to the FFT;
FFT: "Fast Fourier Transform";
Basically, it's mathematics (i.e., magic) that converts a signal into sound frequency.*/
//Serial.println(analogRead(inAudio)); //Uncomment accordantly to visualize the frequency input
//Serial.println(analogRead(inPot)); //Uncomment accordantly to visualize the frequency input
for (i = 0; i < 128; i++){
int mic1 = analogRead(inPot); //Potentiometer so we can emulate a microphone
re[i] = mic1 / 4 - 128; // AnalogRead returns value from 0 to 1023, here, we convert it to go from -128 to 127
im[i] = 0; // Imaginary part of the FFT
}
/* Eu vou dar um BEIJO em quem criou essa bib.h*/
fix_fft(re, im, 7, 0);
int height[4] = {0, 0, 0, 0}; //Height for every column
static int prevHeight[4] = {0, 0, 0, 0}; //This for the climb/drop animation of the column of LEDS
int magnitude=0;
for (j = i * 16; j < (i + 1) * 16; j++){ //Considers only the first 64 frequencies
magnitude = magnitude + sqrt(re[j] * re[j] + im[i] * im[i]);
}
//Serial.println(magnitude); //Uncomment to see the resulting magnitude
for (i = 0; i < 4; i++) {
height[i] = map(magnitude * (i + 1) / 4, 0, 2080, 0, 8); //Divides and maps the frequency into 4 major groups that go from 0 to 8 each
height[i] = constrain(height[i], 0, 8); // Guarantees that the value is between 0 e 8
//Serial.println(height[i]); //Uncomment to see the height of each column
}
for (int i = 0; i < 4; i++) { //Here were doing the animation previously mentioned
while (prevHeight[i] != height[i]) {
if (prevHeight[i] < height[i]) {
prevHeight[i]++;
} else {
prevHeight[i]--;
}
for (int j = 0; j < 8; j++) {
int line = 8 - j;
int val1 = (j < prevHeight[0]) ? 0x7E : 0x00;
int val2 = (j < prevHeight[1]) ? 0x7E : 0x00;
int val3 = (j < prevHeight[2]) ? 0x7E : 0x00;
int val4 = (j < prevHeight[3]) ? 0x7E : 0x00;
modLine(line, val1, val2, val3, val4);
}
delay(10); //Slows down the process so that the animation is smoother
}
}
}
