隨著21世紀科學技術的不斷進步，無線與移動通信相應得到了迅猛的發展。方便快捷的無線接入和無線 互連等新概念和新產品，已逐漸融入人們的工作領域和日常生活中。由于如今對無線頻率的大量使用，使無線頻率資源日漸匱乏，短距離寬帶無線通信技術受到世界許多國家工業界和研究機構的廣泛關注。伴隨著各種便攜式終端通信設備的增加，人們對短距離的無線與移動通信需求也越來越迫切。無處不在的網絡世界，使對各種電器設備實行網絡化管理已成為必然趨勢。目前小范圍內如以太網中對終端設備的管理，主要使用有線方式。近來，隨著與無線通信相關的新技術如雨后春筍般涌現出來，大量、廉價和高度集成的無線模塊的普及，無線聯網技術以其安裝成本低、使用方便等特點，在一些不便于或需要消除有線連接的場合有了它的用武之地，正在成為家庭網絡和工業自動化領域的首選技術。

串口集線器?是一種用于連接多個串口設備的設備，其工作原理是通過將一個串口信號分配給多個串口設備，從而實現多個串口設備與計算機之間的通信。串口集線器通常具有一個主串口和多個從串口。主串口接收計算機發送的信號，并將其復制發送給所有的從串口，從串口接收到信號后，將其發送給相應的串口設備?1。

使用方法

?連接設備?：將串口集線器連接到計算機的串口接口上，然后將需要連接的串口設備連接到串口集線器的從串口上。

?配置設置?：在計算機上配置串口設置，包括波特率、數據位、停止位等。

?通信?：打開需要與串口設備通信的應用程序，通過應用程序與串口設備進行通信，發送和接收數據?1。

通信協議和信號處理

串口集線器并不具備通信協議轉換的功能，只是將串口信號復制到多個串口設備上。因此，在使用串口集線器時，需要確保所有連接的串口設備使用相同的通信協議。如果需要進行不同協議之間的轉換，可以使用串口轉換器或網關設備?1。

實際應用場景

串口集線器在多媒體展廳設備控制中也有廣泛應用。它可以通過標準的RJ45接口方式連接多個控制設備，相對于傳統的DB9頭電絡鐵焊接或剝線硬接等接線方式，大大提高了施工效率和連接質量。此外，串口集線器還可以通過串聯使用，實現更大規模的設備控制網絡?2。

集線器的工作原理：RS485主站發送數據，集線器主485接口收到數據之后，因數據信號波形在電纜傳輸中有衰減，集線器接收數據信號后將衰減的數據信號整形放大，并將數據廣播到其他所有從485接口，從485接口上的設備收到數據后做出應答，并經集線器轉發到RS485主站。

根據實際應用需求，RS485集線器一般有一分二、一分四、一分八的集線器等。可有效解決工業施工現場星型布線、帶載數量少、抗干擾能力不強等常見問題。

基于ZigBee[1]的無線串口集線器的研究與設計，將ZigBee連接在ARM微處理器上，并與遠端計算機通過以太網進行連接。這個集線器可根據遠程監控和控制應用的需求進行優化、擴展，具有簡單、可靠、低功耗和低成本等優勢，實現對各種電器、各種偵測/監控設備的監督、管理、設備操作和遠程控制。

2 無線串口集線器的總體設計

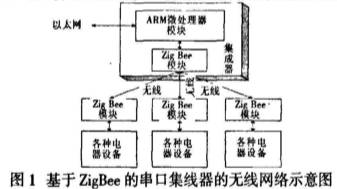

基于ZigBee的無線串口集線器主要由硬件和軟件組成，硬件包括電路板、ARM微處理器、存儲器、串行接口、并行接口、網口和ZigBee無線通信模塊等，軟件部分包括操作系統軟件(OS)和應用程序。硬件部分是整個系統的物理基礎，它提供了軟件的運行平臺和通信接口，軟件部分用于控制系統的運行，并對各種事件進行響應。完成的功能為該設備中操作系統運行正常，外接器件運行正常，通過對ZigBee無線通信模塊協議的編寫，使ARM微處理器通過ZigBee模塊實現對各種電器、偵測/監控設備的無線通信和操作。與遠端計算機通過以太網相連，組成一個無線網絡，如圖1所示。該設備在網絡中發揮集線器的功能，具有串行通信接口，并有通訊距離遠、抗干擾能力強、組網靈活等優點和特性。采用點對點型或星形拓?fù)浣Y(jié)構，可實現一點對一點及一點對多點之間的串口設備的數據的透明傳輸，使遠端計算機通過此集線器實現對電器設備的遠程操控。

3 集線器硬件設計

3.1 ARM微處理器設計

本課題選用ARM9系列的S3C2410微處理器，重在嵌入式ARM板的核心模塊的設計，實現程序運行的基本環境，主要由以下幾部分組成：(1)存儲模塊：Flash存儲器、SDRAM存儲器;(2)對外通信接口模塊：包括串行接口、并行接口、網口、JTAG接口、ZigBee無線通信模塊;(3)電源和電源管理。如圖2所示為硬件系統組成圖。

電源模塊功能：采用一個低功耗正向電壓調節器，要有穩定的輸出電流，過流及溫度保護的特點。要具有高效率，小封裝和低功耗的特點，要適合嵌入式系統的應用。

Flash存儲器功能：用來存放用戶編寫的啟動程序，操作系統內核以及應用程序。

SDRAM(Synchronous Dynamic RAM)同步動態存儲器功能：使用SDRAM不但能提高系統表現，還能簡化設計、提供高速的數據傳輸。在功能上，需要時鐘進行刷新。在系統運行時，所有的程序和數據大部分是在SDRAM中與微處理器和外圍設備交互，所以SDRAM的速度對于整個系統的運行速度有著至關重要的影響。

串行接口功能：ARM微處理器通過串行接口與ZigBee無線通信模塊相連，進行串行通信和數據傳輸。

ZigBee模塊功能：與電器設備無線通信，負責數據的無線收發。

JTAG接口功能：進行系統硬件、軟件、應用程序的測試

現代網絡通信中，串口服務器扮演著連接串口設備與網絡的橋梁角色，為遠程管理和控制提供了便利。本文將深入探討串口服務器的用法和原理，幫助讀者全面了解其工作機制與應用場景。

1. 串口服務器的工作原理

串口服務器的工作原理可以簡單概括為以下幾個步驟：

1.信號轉換：串口服務器通過串口接口連接到串口設備，將串口設備發送的信號轉換成網絡數據流。

2.網絡傳輸：轉換后的數據流通過網絡接口發送到網絡上，利用網絡進行數據傳輸。

3.數據接收：接收端設備接收到網絡數據流后，串口服務器將其再次轉換成串口設備信號。

這樣就實現了串口設備與網絡之間的數據通信和轉換。

2. 串口服務器的組成部分

典型的串口服務器通常包括以下幾個組成部分：

1.網絡接口：用于連接到網絡，通常支持以太網、Wi-Fi等不同類型的網絡連接方式。

2.串口接口：用于連接到串口設備，支持串口標準如RS-232、RS-485等。

3.數據轉換模塊：負責將串口設備信號轉換成網絡數據流，并將接收到的網絡數據流再轉換成串口設備信號的模塊。

4.配置界面：提供用戶界面，用于配置串口服務器的參數，包括網絡地址、串口參數等。

5.使用串口服務器的步驟

3. 使用串口服務器的步驟如下：

1.連接串口設備：將需要遠程管理或控制的串口設備連接到串口服務器的串口接口上。

2.網絡連接與配置：將串口服務器連接到網絡上，并進行必要的網絡配置，包括設置IP地址、子網掩碼、網關等。可以通過串口服務器提供的配置界面進行設置，也可以通過Web界面或者Telnet等方式進行配置。

3.客戶端軟件安裝：在遠程設備上安裝串口服務器的客戶端軟件，用于與串口服務器進行通信。

4.遠程管理與控制：使用客戶端軟件連接到串口服務器，進行遠程管理和控制串口設備的操作。

5.應用場景與拓展

DC9~36V供電，防反接，兼容工程中常用的DC12V/24V供電。電源、信號全隔離，隔離耐壓高達3KV，極大增強抗干擾能力并保護后端設備?？刂七壿嫗橛布詣?dòng)完成，零延時自動收發轉換。全接口防雷防靜電。波特率支持300~460800bps，滿足大部分應用場景。每路RS485通信距離至少1200米。
