開啟上拉電阻或下拉電阻的作用

STM32內部的上拉其實是一個弱上拉，也就是說通過此上拉電阻輸出的電流很小，如果想要輸出一個大電流。那么就需要外接上拉電阻了，其實就是增加導線的輸出電流。

下拉電阻情況相反，讓STM32的CPU引腳輸出低電平，結果由于后續電路影響輸出的低電平達不到GND。所以接個下拉電阻，其實就是為了降低導線的輸出電流。

另外當上下拉電阻都不開啟，此時是浮空模式，引腳的電壓是不確定的，此模式下的管腳電壓會時不時改變。

所以為了防止引腳懸空，產生積累電荷、靜電荷，造成電路不穩定。一般情況下，我們都會給引腳設置成上拉或者下拉模式，使它有一個確定的默認電平狀態。

以上拉電阻舉例，在STM32剛上電的時候，芯片引腳電平是不確定的。特別引腳是接按鍵的時候，必須給他個確定的電平。下拉電阻的作用就是，強制讓電平保持在低電平。

STM32中的GPIO及其上/下拉電阻功能

在STM32微控制器中，GPIO(General Purpose Input/Output，通用輸入輸出)是一個至關重要的功能模塊。它不僅提供了靈活的輸入輸出能力，還支持配置上拉和下拉電阻，以實現對輸入信號的預處理和穩定。通過合理配置GPIO的上/下拉電阻，用戶可以有效地控制信號的電平狀態，從而滿足不同的電路需求。

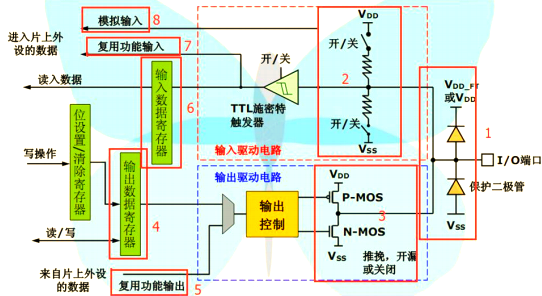

以STM32中的GPIO為例，其結構如圖所示。關于GPIO的工作原理，可以參考相關文章進行詳細了解。在GPIO的結構圖中，我們可以看到上拉和下拉電阻上各有一個開關，通過配置這些開關，我們可以控制引腳的默認電平。具體來說，開啟上拉電阻將使引腳默認電壓為高電平，而開啟下拉電阻則會使引腳默認電壓為低電平。若上拉和下拉電阻都不開啟，則引腳處于浮空模式，其電壓狀態是不確定的。

為了確保引腳的穩定性和避免電路不穩定，我們通常會將引腳配置為上拉或下拉模式。這樣，即使在沒有外部輸入信號的情況下，引腳也能保持一個確定的默認電平狀態。例如，在STM32剛上電時，芯片引腳電平是不確定的。特別是在引腳接按鍵時，必須給予它一個確定的電平。此時，下拉電阻的作用就至關重要，它能確保電平保持在低電平狀態，從而防止引腳懸空和積累電荷的問題。

另外，根據拉電阻的阻值大小，我們可以將其分為強拉或弱拉。阻值越小，表示電平能力越強，同時也能增強抵抗外部噪聲的能力，但相應的功耗也會有所增加。

按鍵的上拉電阻，常見的選擇有3k、7k、1k以及10k等。然而，電阻值越小，意味著通過的電流越大，同時功耗也會相應增加。通常，10k的上拉電阻所提供的電流是大多數芯片能夠正常識別的引腳電流范圍。若電阻值過大，導致電流過小，芯片可能無法正常識別引腳狀態。因此，10k的電阻值被視為一種折中的選擇。這里的電流大小，可以通過簡單的公式VDD/R拉電阻進行計算得出。

入門題：1)什么是開漏輸出，什么是推挽輸出?

2)芯片空余的引腳如何處理，接地?接電源?懸空?

進階題：軟件工程師說按鍵按下，CPU一直檢測不到低電平，一直都是高電平，一口咬定是硬件問題，實測CPU的引腳確實也是3V左右的高電平。請問是軟件問題還是硬件問題，原因是什么?

高級題：控制器輸出0~10V電壓，控制風扇的轉速。目前該控制器存在這個問題：控制一上電，端口處就會輸出400mS/5V左右的脈沖，導致上電瞬間風扇突然轉動，客戶不可接受，需整改。怎么解決?

骨灰題：下項目組一共開發了2款電表，高端版和低端版，主板是完全一樣的，區別在于高端版帶顯示器，低端版不帶顯示器。兩款設備在做EMC的ESD測試中，低端版設備做完實驗后無法啟動，高端版則正常，請問可能的原因在哪里?

一、GPIO的基礎知識GPIO(General Purpose I/O Ports)意思為通用輸入/輸出端口，通俗地說，就是一些引腳，可以通過它們輸出高低電平或者通過它們讀入引腳的狀態-是高電平或是低電平。GPIO口一是個比較重要的概念，用戶可以通過GPIO口和硬件進行數據交互(如UART)，控制硬件工作(如LED、蜂鳴器等),讀取硬件的工作狀態信號(如中斷信號)等。幾乎所有的CPU、MCU都會具GPIO功能，以下是作者統計的GPIO的種類，幾乎囊括了所有的MCU的GPIO類型。

1) 輸入浮空：即輸入端口既不上拉也不下拉，電平由外部輸入決定;這種模式較少，一般模擬量輸入、按鍵掃描輸入使用該模式。

2) 輸入上：即輸入端口配置一個電阻到電源端，該電阻可以使芯片內置，也可以是外部電阻。

3) 輸入下：即輸入端口配置一個電阻到地，該電阻可以使芯片內置，也可以是外部電阻。

4) 模擬輸入：模擬量信號輸入，需要芯片內部支持AD轉換功能才可以。

5) 開輸出： 漏極開路輸出(OD) 和集電極開路輸出(OC)十分相似，都是無法輸出高電平，只能輸出低電平，需要高電平時需要外接上拉電阻。

6) 推挽式輸出：推挽輸出既可以輸出高電平也可以輸出低電平，無需外配置電阻。

7) 推挽式復用功能：即推挽式輸出和輸入功能，使用時需要配置具體使用哪一種。

8) 開復用功能：即開漏輸出和輸入功能，使用時需要配置具體使用哪一種。

很多人看到上面一堆IO引腳的功能種類，肯定都是云里霧里的。先不急，看完下面這張“葵花寶典”，可以肯定市面上99%的CPU的GPIO功能都囊括了，拿著這張表，硬件工程師可以說服驅動工程師，驅動工程師可以忽悠軟件工程師，就可以責任清晰，和平共處了。

二、上下拉電阻作用1) 上拉就是將不確定的信號通過一個電阻嵌位在高電平!電阻同時起限流作用!下拉同理，下拉就是將不確定的信號通過一個電阻嵌位在低電平!電阻同時起限流作用!

2) 上拉是對器件注入電流，下拉是輸出電流。

3) 弱強只是上拉電阻的阻值不同，沒有什么嚴格區分。

4) 對于非集電極(或漏極)開路輸出型電路(如普通門電路)提升電流和電壓的能力是有限的，上拉電阻的功能主要是為集電極開路輸出型電路輸出電流通道。

5) 一般作單鍵觸發使用時，如果IC本身沒有內接電阻，為了使單鍵維持在不被觸發的狀態或是觸發后回到原狀態，必須在IC外部另接一電阻。

6) 數字電路有三種狀態：高電平、低電平、和高阻狀態，有些應用場合不希望出現高阻狀態，可以通過上拉電阻或下拉電阻的方式使處于穩定狀態，具體視設計要求而定!

7) 一般說的是I/O端口，有的可以設置，有的不可以設置，有的是內置，有的是需要外接。

8) 上拉電阻是用來解決總線驅動能力不足時提供電流的。一般說法是拉電流，下拉電阻是用來吸收電流的，也就是我們通常所說的灌電流。

9) 在I/O引腳懸空時，接電阻就是為了防止輸入端懸空，從而提高系統的抗干擾能力。減弱外部電流對芯片產生的干擾。

10) 通過上拉或下拉來增加或減小驅動電流。

11) 上下拉電阻改變電平的電位，常用在TTL-CMOS匹配。

12) 上拉電阻可以為OC門或者OD門提供電流。

上下拉電阻阻值的大小

根據拉電阻的阻值大小，可以分為強拉或弱拉(weak pull-up/down)。拉電阻阻值越小則表示電平能力越強，為強拉，可以抵抗外部噪聲的能力也越強，相應的功耗也越大。
