?音質補償?是指在調音過程中，通過調整調音臺上的均衡器等設備，對不同頻率的聲音進行增益或衰減，以改善聲音的音質和音色，使其更適合特定的應用場景或滿足聽眾的聽覺需求。

音質補償?shù)木唧w應用場景和效果

?低音補償?：主要影響音樂的節奏感和力度。16Hz~64Hz的頻率范圍雖然人耳不易察覺，但對音樂的基礎氛圍有重要影響。63Hz~250Hz是低音區核心，對低音節奏型樂器如貝斯和低音鼓的音質調整至關重要?。

?中音補償?：影響聲音的清晰度和明亮度。250Hz~2000Hz為中低音區，2000Hz~4000Hz為中高音區。提升中高音區可以使聲音更清晰、明亮，而過度提升則可能導致聲音刺耳?。

?高音補償?：影響聲音的高頻部分。4000Hz~8000Hz的高音區保持平線特性時聲音自然，但需適度調整以避免金屬聲?。

音質補償?shù)脑瓌t和技巧

?平線原則?：保持各頻段聲音水平線的平穩，避免過度提升或衰減某一頻段，以確保聲音的自然與均衡?2。

?適度原則?：對頻段的提升或衰減需適量，防止產生不和諧的聲音效果或損害音頻設備?2。

?必要原則?：根據聲源特性和聽覺需求進行針對性調整。例如，人聲演唱時可提升中高頻段以增強清晰度，低音樂器則增強低頻段以突顯音樂基礎?2。

通過這些原則和技巧，調音師可以有效地進行音質補償，提升音響系統的整體表現。

電路中的電流信息可提供有關電路狀況的有用信息。電流監控電路廣泛用于各種儀器儀表領域，以便實現保護、補償和控制。電流監控的常見應用有電池監控系統、電機控制、過流保護和4 mA至20 mA系統，等等。此外，電流監控在音頻等商業應用中也很有用。此類應用之一是監控音頻放大器輸出到揚聲器的電流，以便提供音質補償和保護。

音質補償是一個逐步調整的過程。不要一次性大幅度調整某個頻段，而是應該逐漸增加或減少增益，同時仔細監聽聲音的變化。這樣可以幫助你更精確地找到最佳的音質平衡點。

在調整過程中，注意保持聲音的整體平衡性。不要只關注某個頻段而忽略了其他頻段。同時，可以通過對比調整前后的聲音效果來評估你的調整是否有效。

人聲：人聲主要集中在中頻段，特別是1kHz到4kHz之間，這是語音清晰度和可懂度的關鍵區域。對于男聲，可能需要稍微增強低頻段以增加厚重感;而女聲則可能需要提升中高頻段以突出其明亮和甜美的音色。

樂器：不同樂器有其獨特的頻率響應。例如，低音吉他主要集中在低頻段，貝斯則更為集中在低頻的60Hz到250Hz之間;吉他則覆蓋了中高頻段，特別是1kHz到4kHz的明亮音色;小提琴等弦樂器則在高頻段有豐富的泛音。

電子音樂：電子音樂通常包含廣泛的頻率范圍，從低沉的低音到尖銳的高音。根據音樂風格和情緒，可能需要調整不同的頻段來增強或減弱特定的聲音元素。

音頻放大器必須以高效率、低失真的方式再現輸入音頻信號。在20 Hz到20 kHz音頻頻率范圍內，它應具有良好的頻率響應性能，以便忠實地再現聲音和音樂。音頻放大器可能需要提供從數毫瓦(用于個人音樂播放器和耳機)到數百瓦(家用和商用音響系統，如劇院、會堂、室外音響系統等)不等的輸出功率。本文聚焦于工作在高電壓范圍的揚聲器輸出電流監控電路，該電路使用的主要器件是D類放大器、差動放大器AD8479和ADA4805-1。

基本的D類放大器信號流程

音頻放大器分為多個類別：A類、AB類、B類和D類。與其他類別放大器相比，D類放大器效率 高，可提供高輸出功率驅動。某些商用D類放大器提供每通道1500 W到每通道6000 W的功率能力。

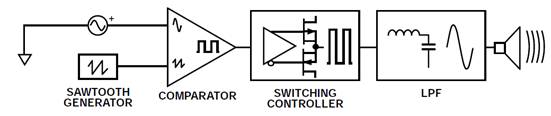

D類放大器可以簡單地描述為開關放大器或脈寬調制(PWM)放大器。下圖顯示了一個基本D類放大器的信號流程。

典型D類放大器的工作過程是從比較器開始。一個頻率通常介于20 Hz到20 kHz的標準模擬音頻信號與一個高頻三角波形比較以產生PWM信號。隨后，PWM信號驅動輸出晶體管，產生一系列電壓可能很高的脈沖。 后，一個低通濾波器恢復正弦音頻信號。不切換時，通過輸出晶體管的電流為0;低導通電阻降低I2R損耗，從而顯著減少輸出級的總功率損耗。這樣便可實現高效率。

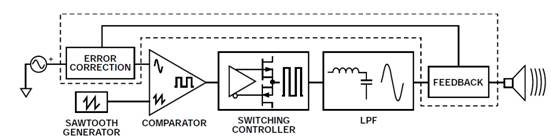

即使D類放大器具有高效率和高功率運行優勢，某些技術仍能改善音頻質量，例如使用反饋和預失真機制。下圖顯示了一個使用反饋機制的基本D類放大器。在反饋機制中，輸出信號(通常來自濾波器)被送至輸入端的誤差校正模塊。誤差校正模塊可以是全模擬式，或者采用數字處理故意使音頻信號預失真，從而校正輸出瑕疵并改善音頻輸出質量。除了?揚聲器的固有非線性之外，揚聲器阻抗因為溫度和老化而變化的趨向也可能引起這種瑕疵。

電流監控電路可以獲取要反饋的數據進行誤差校正。選擇適合這種用途的器件的挑戰在于：器件必須足夠魯棒以便接收音頻放大器輸出端的高壓脈沖。AD8479可以滿足這一要求，因為即使存在高輸入共模電壓，它也能工作。電路中還加入了ADA4805-1，作為低失調、低噪聲的模數轉換器(ADC)驅動器。

AD8479是一款精密差動放大器，即使存在高達±600 V的共模電壓，它也能 測量差分信號。圖3所示的輸入共模電壓與輸出電壓的關系曲線表明了這種能力。它具有以下特性：低失調電壓、低失調電壓漂移、低增益誤差漂移、出色的共模抑制比(CMRR)和寬頻率范圍。在本應用筆記中，AD8479配置為高端電流檢測放大器，用于監控D類音頻放大器的電流。AD8479同時具有130 kHz的帶寬，可滿足音頻應用的帶寬需求。

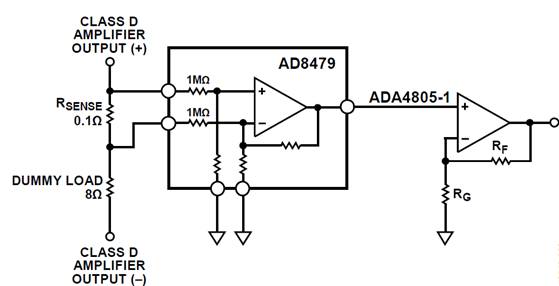

采用AD8479和ADA4805-1的電流監控電路

ADA4805-1是一款低輸入失調電壓和低輸入失調電壓漂移軌到軌放大器。ADA4805-1的增益設置為10，產生的輸出電壓通常在下 的輸入電壓范圍內。下 通常使用逐次逼近型(SAR) ADC來處理音頻信號。所用的D類放大器為一款25 W到500 W可擴展輸出功率D類功率放大器。該放大器配置±50 V電源電壓，提供1 kHz正弦輸出。AD8479輸出饋送到ADA4805-1輸入，后者用作ADC驅動器，增益為10。電阻容差應較低，以免電路產生較大失調漂移。

對于本電路所用的D類放大器，流經檢測電阻(RSENSE)的電流為4.74 A，產生475.71 mV峰值的滿量程電壓。共模電壓為37.9 V峰值。

電流監控的主要誤差源分析

CMRR表示器件抑制各輸入端共模干擾信號的能力。數學上，它指共模增益變化與差分增益之比。如果存在高共模電壓，尤其是當測量小差分信號時，此參數常常是 大的誤差貢獻因素之一。CMRR產生一個對應的輸出失調電壓誤差，該誤差是系統總誤差的一部分。AD8479的額定CMRR為96 dB。另一個誤差源是失調電壓。滿量程信號越小，失調電壓貢獻的誤差越大。

AD8479的輸入失調電壓為1 mV，轉換為ppm時，貢獻滿量程(FS)的2102 ppm。ADA4805-1引入125 μV失調電壓，其乘以增益10，故而失調電壓引起的總誤差為滿量程(FS)的3352 ppm。此外，數據手冊顯示AD8479具有0.02% FS的增益誤差，因而AD8479給電路帶來的誤差為200 ppm FS。

表1和表2分別匯總了AD8479和ADA4805-1的主要誤差源。AD8479失調電壓貢獻的誤差 大，在37.9 V輸入共模電壓下，其為2102 ppm FS。共模電壓貢獻的誤差為1262 ppm FS。這里，對于37.9 V共模電壓和0.1 檢測電阻(參見圖1)，失調電壓貢獻的誤差 大，輸入共模電壓次之，不過，如果共模電壓更大，它將成為 大的誤差來源。例如，在250 V共

模電壓下，共模誤差貢獻為8329 ppm FS。對于高電壓D類放大器，這種共模電壓是很常見的。此外，檢測電阻越大，其引起的壓降越大，導致滿量程電壓提高，這 終會降低所有誤差貢獻。

下圖顯示了電流檢測電路的響應測試結果。其中還包括AD8479的輸入電壓、AD8479的輸出電壓和ADA4805-1輸出端的放大信號。大約4.74 A的電流流入檢測電阻和負載。反相輸入端信號約為±38 V，大約±500 mV出現在AD8479輸出端，這顯示了AD8479在高共模電壓存在的情況下測量差分信號的能力。

實測電流和電壓

實時監控不僅需要高 器件，還要求快速響應，以便應對目標電流的突然變化。輸出信號的變化速度必須跟得上輸入信號的變化速度，這就需要在很短的時間內正確解讀揚聲器的電氣狀態，甚至短路事件。
