?雙核系統的通信接口設計?是指在雙核系統中，設計用于實現兩個處理器核心之間數據交換和通信的接口。這些接口確保兩個處理器核心能夠有效地共享數據和資源，同時保證系統的穩定性和高效性。

雙核系統的基本概念和結構

雙核系統是指在一個處理器芯片上集成兩個獨立的處理器核心，每個核心都具有完整的運算能力。這種設計可以顯著提高處理器的并行處理能力，從而提升系統的整體性能。雙核處理器的工作原理是通過并行總線將兩個核心連接起來，實現數據和指令的共享和協調?1。

雙核系統的通信接口設計方法

雙核系統的通信接口設計通常包括以下幾種方法：

?共享內存?：通過共享內存區域，兩個核心可以讀寫相同的數據，實現數據的共享和傳遞。這種方法簡單且高效，但需要解決訪問沖突的問題?2。

?中斷機制?：利用中斷信號來通知一個核心處理來自另一個核心的消息或事件。中斷機制可以減少核心之間的直接交互，提高系統的響應速度和靈活性?2。

?消息傳遞?：通過消息隊列或其他通信機制，一個核心可以向另一個核心發送消息或數據。這種方法適用于復雜的交互場景，能夠提供更高的靈活性和可靠性?3。

雙核系統的通信接口設計實例

以ARM和DSP雙核系統為例，系統設計充分利用了ARM和DSP的各自特點。ARM芯片主要用于控制和少量的數據處理，而DSP芯片則專注于高速的數字信號處理。系統通過共享內存和中斷機制實現兩個核心之間的通信和數據交換，確保系統的穩定性和高效性?4。

雙核處理器就是在一個處理器基板上集成兩個功能相同的處理器核心，即將兩個物理處理器核心整合入一個內核中。處理器實際性能是處理器在每個時鐘周期內所能處理指令數的總量，因此增加一個內核，處理器每個時鐘周期內可執行的單元數將增加一倍。AMD的雙核技術它并不只是簡單地將兩個Opteron處理器核心集成在一個硅晶片(Die)上，與單核Opteron相比，它增添了“系統請求接口”(System Request Interface，SRI)和“交叉開關”(Crossbar Switch)。它們的作用據AMD方面介紹應是對兩個核心的任務進行仲裁、及實現核與核之間的通信。它們與集成的內存控制器和HyperTransport總線配合，可讓每個核心都有獨享的I/O帶寬、避免資源爭搶，實現更小的內存延遲，并提供了更大的擴展空間，讓雙核能輕易擴展成為多核。

嵌入式系統的核心是嵌入式微處理器和嵌入式操作系統。早期的嵌入式系統硬件核心是各種類型的8位和16位單片機;而近年來32位處理器以其高性能、低價格,得到了廣泛的應用。近年來,又出現了另一類數據密集處理型芯片DSP。DSP由于其特殊的結構、專門的硬件乘法器和特殊的指令,使其能快速地實現各種數字信號處理及滿足各種高實時性要求。隨著現代嵌入式系統的復雜度越來越高,操作系統已成為嵌入式系統不可缺少的部分。免費的嵌入式操作系統,如 Linux等,隨著自身不斷的改善,得到了飛速的發展。Linux是一個免費的、強大的、可信賴的、具有可伸縮性與擴充性的操作系統。Linux實現了許多現代化操作系統的理論,并且支持完整的硬件驅動程序、網絡通信協議與多處理器的架構,其源碼的公開更有利于操作系統嵌入式應用。

基于上述分析,筆者開發了基于ARM和DSP芯片的雙核嵌入式系統。系統充分利用了ARM和DSP的各自特點,既可以使用ARM和DSP芯片進行協同開發,也可以利用ARM或DSP進行獨立開發。操作系統選用了Linux,以利于充分發揮系統的效能。

1 系統的總體設計

由于ARM芯片的控制性能較強,在嵌入式系統中ARM主要用于控制和少量的數據處理。這樣,一方面要求CPU要低功耗和有足夠的時鐘頻率來運行操作系統,以滿足便攜式的要求;另一方面也要求其有足夠種類的接口,以利于性能的擴展?；谝陨峡紤],在開發平臺中選用HY7202作為CPU。

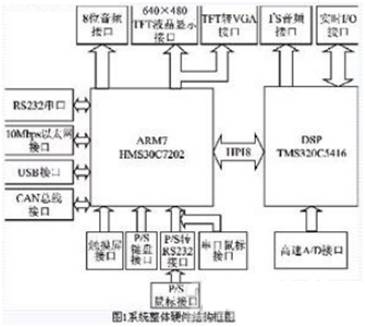

DSP作為數據運算部分,可以充分發揮其對數字信號處理的獨特優勢。TI公司的C54xx系列16位定點DSP以其高性價比普遍應用于各類通信、便攜式應用當中?？紤]到對數字視頻和數字圖像等大數據吞吐量應用場合的處理要求,選用TI公司的TMS320C5416芯片。其時鐘頻率最高可達到 206 MHz,系統總體框圖如圖1所示。

系統軟件平臺結構如圖2所示,軟件平臺分ARM部分和DSP部分,以及ARM和DSP的接口軟件設計部分。ARM部分以Hynix公司PATCH的ARM Linux Version 2.4.18為操作系統,并在此基礎之上移植Linux標準庫GLIBC、LIBJPG、LIBPNG、IMLIB、LIBWWW、LIBFLASH及漢字庫。圖形界面以Microwindows 0.9及其控件庫FLNX提供嵌入式圖形界面平臺。系統平臺具有強大的網絡通信功能,通過平臺WEBSERVER、FTP、TELNET、INETD等網絡工具和應用程序能方便地開發基于Internet的網絡終端、遠程控制、遠程數據采集、遠程數據處理產品。在應用程序?qū)由?系統平臺集成窗口管理程序, 全中文化網絡瀏覽器(支持HTML、XML),Flash播放器(支持Flash4、Flash5、Flash6),文本編輯器,游戲等用于PDA開發, 機頂盒上網解決方案,以及可用于嵌入式數據采集、處理的虛擬示波器等。

DSP部分通過提供完整的HPI驅動程序(DSP部分)及通信協議,通過增加相應數據處理程控制算法程序,利用HPI并行接口與主機ARM通信進行數據交換,可用于各種實時處理,控制領域。

此外,DSP和ARM可以各自作為獨立的系統使用,它們均有完整的子系統軟件。子系統之間聯系的核心是DSP器件本身帶有的HPI接口。

2 ARM和DSP的通信接口設計

(1) DSP的HPI口介紹

HPI是TMS320C54X等芯片提供的一種并行端口,專門用于DSP和外部主機并行通信。HPI接口有標準HPI接口和增強型HPI接口。對于C5416和C5420DSP器件,它們的主機接口為增強型主機接口。標準HPI接口是一個8位總線接口,通過2個8位字節組合在一起形成1個16 字。增強型HPI接口分8位和16位兩種。8位增強型主機接口和標準HPI接口操作時序一樣,主要區別在于標準型只能訪問2 KB專用RAM,而增強型可以訪問DSP的整個RAM區。16位增強型HPI接口采用16位總線,只要一個主機操作就能完成訪問操作。

(2) HPI硬件連

HMS30C7202與TMS320C5416接口電路如圖3所示。系統將HPI接口所有控制寄存器、地址寄存器、數據寄存器統一編址,映射到HMS30C7202物理地址0X0C000000開始的I/O內存空間。

利用地址線RA[3:0]產生HPI訪問所需的控制信號。A0與A1決定訪問寄存器類型。A2決定訪問的是第一個字節還是第二個字節：A2=0 時,表示寫入的數據為第一個字節;A2=1時,表示寫入的數據為第二個字節。在HPI-8中所有地址線和控制線是在HDS1和HDS2的下降沿采樣,而不是由HR/W決定,因此HR/W通過地址線A3表示當前操作是讀還是寫,而數據鎖存信號由nRCS3和nRW0相與后共同產生。KSCAN[2]設置為 HMS30C7202的PORTA中斷輸入腳,DSP通過中斷方式與Linux底層HPI驅動程序通信。

3 ARM和DSP的通信接口驅動程序設計

Linux是Unix操作系統的一種變種。在Linux下編寫驅動程序的原理和思想完全類似于其他的Unix系統,但它和DOS或Window 環境下的驅動程序有很大的區別。Linux驅動程序可以編譯進內核,也可以模塊形式動態地加入和卸載。Linux的這種特點可根據目標系統裁減內核,更適合于嵌入式系統。

(1) Linux驅動程序基本原理

在Linux中所有設備分為字符設備、塊設備和網絡設備三種,所有設備都看成普通文件,因此可以通過用操縱普通文件相同的系統調用來打開、關閉、讀取和寫入設備。系統中每個設備都用一種設備特殊文件來表示。

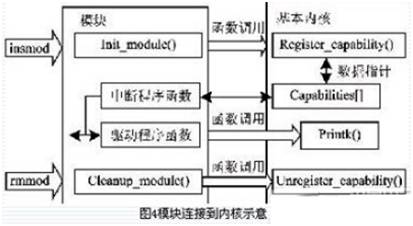

在Linux中,設備驅動程序是一組相關函數的集合。它包含設備服務子程序和中斷處理程序,每個設備服務子程序只處理一種設備或者緊密相關的設備。其目的就是從與設備無關的軟件中接受抽象的命令并執行。當執行一條請求時,具體操作是根據控制器驅動程序提供的接口,并利用中斷機制去調用中斷服務子程序配合設備來完成這個請求。設備程序利用結構file_operations與文件系統聯系起來。在Linux下驅動程序裝載如圖4所示。

(2) HPI驅動程序

HPI接口可用I/O端口方式,也可以用I/O存取方式。系統平臺采用I/O存取方式,將HPI訪問控制寄存器、數據寄存器、地址寄存器,映射到內存物理地址為0X0C000000開始的空間,通過訪問存儲器指令對HPI進行操作。HPI具體物理地址定義如下：

#defineHPI_BASE0X0C000000//HPI基地址

#define HPD_READ_LOWHPI_BASE+0X0012

//讀數據寄存器第一字節 ?

#define HPA_WRITE_HIGHHPI_BASE+0X000C

//寫地址寄存器第二字節

在Linux下,類似Windows,程序不能直接訪問物理地址。設備驅動程序是內核的一部分,它像內核中其他代碼一樣運行在內核模式,驅動程序如果出錯就會使系統受到嚴重破壞,因此需要將物理地址映射到內核空間。在Linux下通過virtul_address=(u32)ioremap (HPI_BASE,HPI_LENGTH)實現。驅動程序主要結構如下：

struct file_operations hpi_fops={

owner:THIS_MODULE,

read: hpi_read,

write: hpi_write,

poll : hpi_poll,

open: hpi_open,

release: hpi_release,

};

HPI通信協議采用幀結構,由于增強型HPI接口允許訪問DSP內部RAM所有空間,系統通信在DSP內部分配2 K字(16位)作為幀緩沖區,讀寫各1 K字,協議采用一位滑動窗口協議。幀格式如表1所列。

本文介紹了使用ARM和DSP雙CPU構成的雙核嵌入式系統的硬件平臺,以及源代碼開放的Linux作為嵌入式系統中操作系統的方法,給出了系統設計的總體框圖,詳細介紹了ARM和DSP通信接口的設計。這一設計方法可以適用于大多數現代嵌入式系統的設計,有一定的實用價值。
