迷你直流IPS(即時電源)是一種緊湊、高效的直流供電設備備用電源解決方案。這個項目是完美的初學者和電子愛好者誰想要建立一個10A迷你直流IPS在家里使用現成的組件。本指南將引導您完成從電路設計到最終測試的每一步，確保您創建可靠且高效的電源備份系統。

該Mini DC IPS可在設備斷電時為路由器、LED燈、風扇等直流設備供電。電路設計確保以最小的熱量損失有效的電源轉換，使其成為一個偉大的DIY項目，為您的家庭或車間。

Mini DC IPS的主要特性

小巧便攜：小巧輕便，非常適合家庭使用。?大電流容量：提供10A輸出，適用于各種直流負載。高效的電源管理：采用繼電器開關，運行平穩。?LED指示燈：實時更新系統運行狀態。安全可靠：內置短路和電壓波動保護。易于組裝：簡單的電路設計，非常適合初學者。

Mini DC IPS的工作原理

迷你直流IPS作為直流備份系統，為低壓直流電器提供連續供電。它利用整流器、穩壓器、繼電器和電容器將交流轉換為直流，濾除波動，并確保穩定的輸出。繼電器有效地管理電源開關，確保連接的負載接收穩定的電源。

?在交流主電源可用的情況下，IPS為蓄電池充電，并為連接的直流負載供電。

?當交流電源丟失時，電路自動切換到電池供電，防止中斷。

?繼電器確保平穩過渡，沒有任何延遲，使其成為即時電源。

Mini DC IPS的主要特性

?緊湊便攜的設計，使其易于安裝在任何地方。

?大電流容量達10A，適用于各種直流負載。

?高效的電源管理使用繼電器為基礎的開關平穩運行。

?LED指示燈用于系統運行的實時狀態更新。

?內置短路和電壓波動保護。

?易于組裝，電路設計簡單，非常適合初學者。

Mini DC IPS的工作原理

迷你直流IPS作為直流備份系統，為低壓直流電器提供連續供電。它利用整流器、穩壓器、繼電器和電容器將交流轉換為直流，濾除波動，并確保穩定的輸出。繼電器有效地管理電源開關，確保連接的負載接收穩定的電源。

?在交流主電源可用的情況下，IPS為蓄電池充電，并為連接的直流負載供電。

?當交流電源丟失時，電路自動切換到電池供電，防止中斷。

?繼電器確保平穩過渡，沒有任何延遲，使其成為即時電源。

所需部件及規格

?二極管(6A10) - 5片：用于在整流部分將交流轉換為直流。

?電容器(1000μF, 680nF) - 2片：通過濾波波動平滑直流電壓輸出。

?電阻(1kΩ) - 3片：限制繼電器和LED指示燈的電流。

?繼電器(5V SPDT) - 1片：控制交流和電池電源之間的自動切換。

?LED指示燈(5mm紅色LED) - 3個：顯示電源和繼電器狀態。

?反激二極管(1N4007) - 1片：保護繼電器免受電壓尖峰的影響。

?連接器(2P/3P) - 4個：確保方便的輸入和輸出連接。

?PCB板(通用或定制)- 1片：牢固地固定所有組件。

?變壓器(交流220V轉12V) - 1個：將高壓交流轉換為12V直流。

?蓄電池(12V, 7Ah/10Ah)—1片：交流故障時提供備用電源。

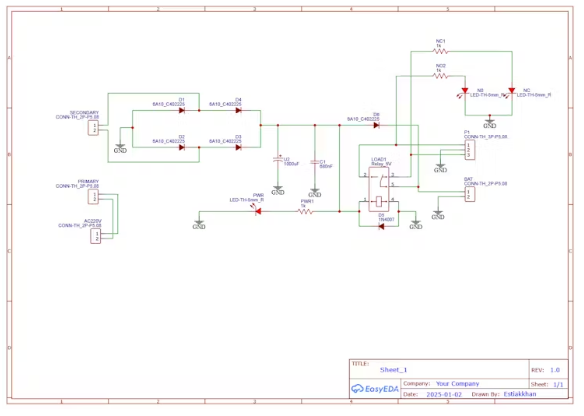

了解電路圖

Mini直流IPS電路由幾個關鍵部分組成：

?橋式整流器部分：使用二極管(6A10)將交流220V轉換為直流12V。1000μF電容平滑直流輸出。

?繼電器控制部分：使用5V SPDT繼電器在電池和交流輸入之間切換。一個1N4007反激二極管防止電壓尖峰。

?LED指示燈部分：三個LED顯示不同的狀態：Power LED(系統打開)，NC LED(正常運行)，NO LED(繼電器激活)。

?負載和電池連接：直流負載和電池的端子有明確標記，確保安全設置。

?保護電路：防止過壓、過流、短路，保證操作安全。

分步組裝說明

步驟1：收集所有組件

確保所有需要的部件都有。使用烙鐵、萬用表、斷線鉗和螺絲刀。

步驟2：設置橋式整流器

將二極管(6A10)排列成橋式配置，正確焊接，并將其連接到交流輸入。使用萬用表檢查直流電壓輸出。

步驟3：安裝電容器

將1000μF和680nF電容連接到整流電路。確保極性正確，以免損壞。

步驟4：連接繼電器和反激二極管

焊接5V繼電器并將1N4007二極管放置在其端子上。確保正確的方向，防止繼電器故障。

步驟5：安裝LED指示燈

將三個led連接到指定位置。使用1kΩ電阻限制電流。

步驟6：連接電池和負載

將電池連接到備用電源端子上。將直流負載(如LED燈、風扇)連接到輸出端。

第七步：測試電路

上電，觀察LED指示燈狀態。在交流電源和電池電源之間切換時，檢查繼電器是否正常工作。

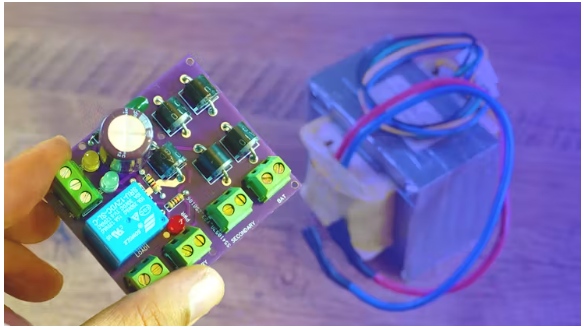

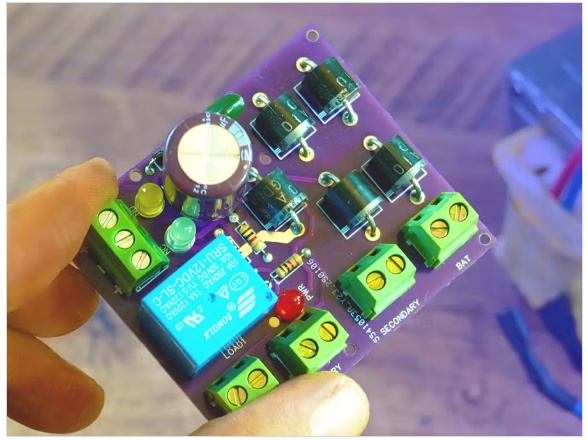

步驟8：將電路固定在PCB上

測試后，將電路轉移到PCB上，以確保耐用性和穩定性。

常見問題及故障處理

?led不亮：檢查連接松動或極性反轉。

?繼電器未開關：確保繼電器線圈接收到正確的電壓。

?無直流輸出：檢查整流器部分的電容連接和二極管方向。

?蓄電池未充電：檢查變壓器與整流器的連接。

最終的想法

在家里建立一個迷你DC IPS是一個有益的和教育的項目。遵循本指南，您可以為路由器、LED燈或其他小型直流設備創建可靠的電源備份系統。這種設置確保在停電時不間斷供電，使其成為家庭和辦公室使用的重要DIY項目。

所需部件及規格

?二極管(6A10) - 5片：用于在整流部分將交流轉換為直流。

?電容器(1000μF, 680nF) - 2片：通過濾波波動平滑直流電壓輸出。

?電阻(1kΩ) - 3片：限制繼電器和LED指示燈的電流。

?繼電器(5V SPDT) - 1片：控制交流和電池電源之間的自動切換。

?LED指示燈(5mm紅色LED) - 3個：顯示電源和繼電器狀態。

?反激二極管(1N4007) - 1片：保護繼電器免受電壓尖峰的影響。

?連接器(2P/3P) - 4個：確保方便的輸入和輸出連接。

?PCB板(通用或定制)- 1片：牢固地固定所有組件。

?變壓器(交流220V轉12V) - 1個：將高壓交流轉換為12V直流。

?蓄電池(12V, 7Ah/10Ah)—1片：交流故障時提供備用電源。

了解電路圖

Mini DC IPS電路分為幾個功能模塊：

1. 橋式整流段

將交流220V轉換為直流12V使用二極管(6A10)布置在橋式整流器配置。

1000μF電容通過濾波紋波電壓平滑直流輸出。

2. 繼電器控制組

?使用5V SPDT繼電器在電池和交流輸入之間切換。

?1N4007反激二極管保護繼電器免受電壓尖峰的影響。

?1kΩ電阻器限制繼電器線圈的電流。

3. LED指示燈組

?三個led提供狀態更新：

?電源指示燈：表示系統處于工作狀態。

?NC(常閉)LED：顯示默認繼電器位置。

?NO(常開)LED：繼電器被激活時顯示。

三個指示燈提供狀態更新：電源指示燈：表示系統處于激活狀態。NC(常閉)LED：顯示默認繼電器位置。NO(常開)LED：繼電器被激活時顯示。

4. 負載和電池連接

?直流負載和電池連接端子有明確標記。

?確保易于設置和安全連接。

5. 保護電路

?防止過壓、過流、短路。

?確保連接設備的安全性和使用壽命。

分步組裝說明

請仔細按照以下步驟組裝迷你DC IPS：

步驟1：收集所有組件

?確保所有需要的部件都有。

?使用烙鐵、萬用表、斷線鉗和螺絲刀。

步驟2：設置橋式整流器

?排列二極管(6A10)在一個橋的配置。

?焊接正確，并連接到交流輸入。

?使用萬用表檢查直流電壓輸出。

步驟3：安裝電容器

?將1000μF和680nF電容連接到整流器。

?確保極性正確，防止損壞。

步驟4：連接繼電器和反激二極管

?焊接5V繼電器并將1N4007二極管穿過它。

?檢查方向是否正確，以避免繼電器故障。

步驟5：安裝LED指示燈

?將led連接到電路中的指定點。

?使用1kΩ電阻限制電流。

步驟6：連接電池和負載

?將電池連接到備用電源端子上。

?將直流負載(如LED燈、風扇)連接到輸出端。

第七步：測試電路

?上電，觀察LED指示燈。

?通過在交流和電池之間切換來驗證繼電器的操作。

步驟8：將電路固定在PCB上

一旦測試，轉移電路到PCB耐用性。

常見問題及故障處理

?led不亮：檢查連接松動或極性反轉。

?繼電器未開關：確保繼電器線圈接收到正確的電壓。

?無直流輸出：檢查整流器部分的電容連接和二極管方向。

?蓄電池未充電：檢查變壓器與整流器的連接。

Mini DC IPS的應用

?路由器和ONU備份：為互聯網設備提供不間斷電源。

?應急照明：在停電時為L(zhǎng)ED燈泡供電。

?小型直流電器：適用于12V風扇，小型電機和傳感器。

?DIY電源：可用于低功耗電子項目。
