介紹

監測空氣質量對于從工業安全到家庭自動化的各種應用都至關重要。在這個項目中，我們將把MICS-6814多氣體傳感器與基于esp32 -C3的開發板cararenuity C3 Mini連接起來。我們將讀取一氧化碳(CO)、氨(NH?)和二氧化氮(NO?)的濃度，并使用U8g2庫將它們顯示在OLED屏幕上。

為什么選擇cararenuity C3 Mini做這個項目?

cararenuity C3 Mini在開發板中脫穎而出，特別是與ESP8266和類似平臺相比。以下是為什么它是一個完美的選擇：

更多模擬引腳：與ESP8266只有一個ADC引腳不同，基于esp32 -C3的cararenuity C3 Mini提供多個ADC引腳，使其成為多傳感器應用的理想選擇。

低功耗：高效的電源管理使其成為電池供電項目的完美選擇。

內置Wi-Fi和藍牙LE：支持兩種連接選項，為云集成和遠程監控打開大門。

緊湊可靠：該板的小尺寸使其成為嵌入式應用的理想選擇，而不會犧牲性能。

強大的開發者支持：兼容Arduino IDE， ESP-IDF和PlatformIO，確保無縫開發。

組件的要求

?cararenuity C3 Mini (ESP32-C3基板)

?MICS-6814多功能氣體傳感器(CO：一氧化碳檢測NH?：氨檢測NO?：二氧化氮檢測)

?0.96英寸OLED顯示屏(SSD1306)

?跳線

?電力供應

了解組件

1. MICS-6814多氣體傳感器

?可以檢測多種氣體，包括CO， NH?和NO?。

?提供對應于氣體濃度的模擬輸出。

?在讀數穩定之前需要適當?shù)念A(yù)熱。

2. cararenuity C3 Mini

?基于ESP32-C3的低功耗RISC-V單片機。

?支持Wi-Fi和藍牙LE。

?提供多個ADC引腳，不像ESP8266只有一個引腳。

?更穩定的傳感器接口GPIO安排。

?緊湊的設計適合物聯網和嵌入式系統。

3. 0.96英寸OLED顯示屏(SSD1306)

?單色顯示與I2C接口。

?理想的顯示傳感器數據在一個緊湊的設置。

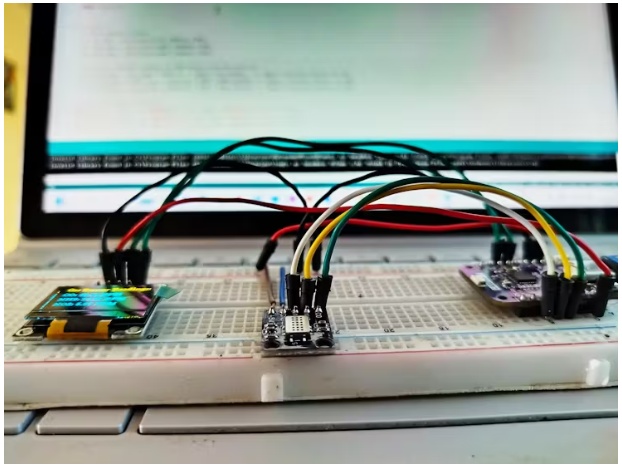

布線

制作Arduino IDE

在上傳代碼之前，確保您的Arduino IDE已正確設置為ESP32-C3 Mini：

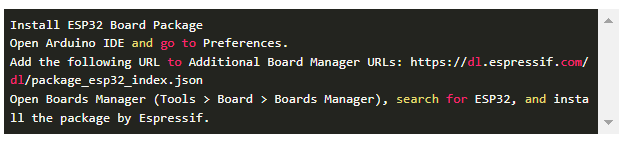

安裝ESP32單板包

?打開Arduino IDE并進入Preferences。

?打開Boards Manager (Tools > Board > Boards Manager)，搜索“ESP32”，使用expressif安裝。

?選擇正確的棋盤

?進入Tools > Board，選擇Lolin-C3 Mini。

?在“Tools > port”下設置正確的COM端口。

?安裝所需的圖書館打開圖書館管理器(草圖>包括圖書館>管理圖書館)。搜索并安裝支持OLED顯示的U8g2。

代碼實現

包括所需的庫

這包括I2C通信和OLED顯示控制所需的庫。

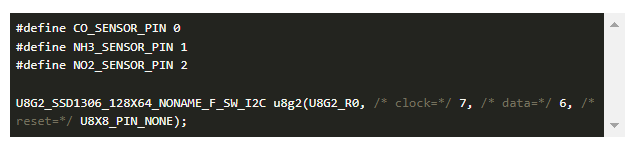

2. 定義傳感器引腳并初始化OLED顯示

這定義了氣體傳感器引腳，并使用U8g2庫初始化OLED顯示器。

3. 設置函數

初始化用于調試的串行通信并啟動OLED顯示。

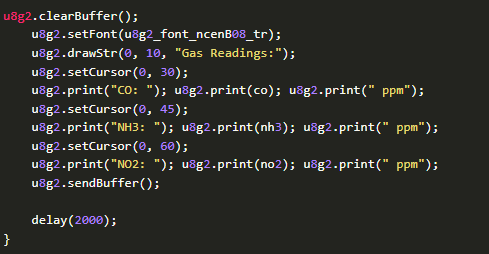

4. 讀取傳感器數據和顯示在OLED上

從氣體傳感器讀取模擬值。

將傳感器值打印到串行監視器。

更新OLED顯示器與實時氣體傳感器讀數。

校準注意事項

每個氣體傳感器的讀數隨環境條件的變化而變化。建議用戶：

?用參考?xì)怏w濃度校準傳感器以獲得準確的結果。

?使用移動平均線平滑讀數。

?根據實際情況調整閾值以實現精確檢測。

結論

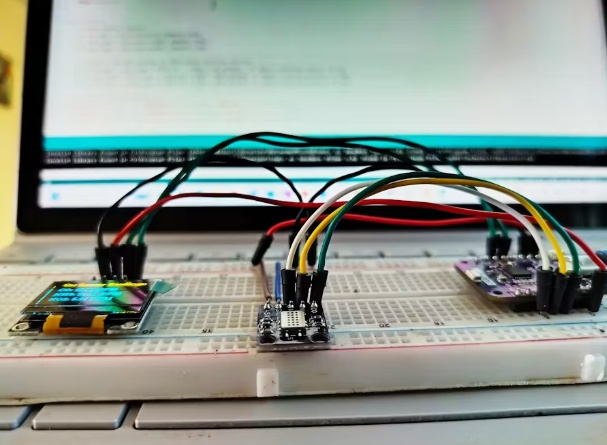

該項目成功地將MICS-6814多氣體傳感器與cararenuity C3 Mini連接起來，并在OLED屏幕上顯示實時氣體濃度水平。cararenuity C3 Mini的多個ADC引腳，Wi-Fi和藍牙LE以及緊湊的設計使其成為嵌入式物聯網應用的絕佳選擇。在未來的迭代中，可以使用數據記錄、MQTT集成或基于云的監控來擴展此設置，使其成為空氣質量分析的強大工具。
